6. Po pretiahnutí káblov cez otvor v karosérii vozidla priskrutkujte rámček pomocou originálnych úchytov
továrenského rámčeka poznávacej značky.

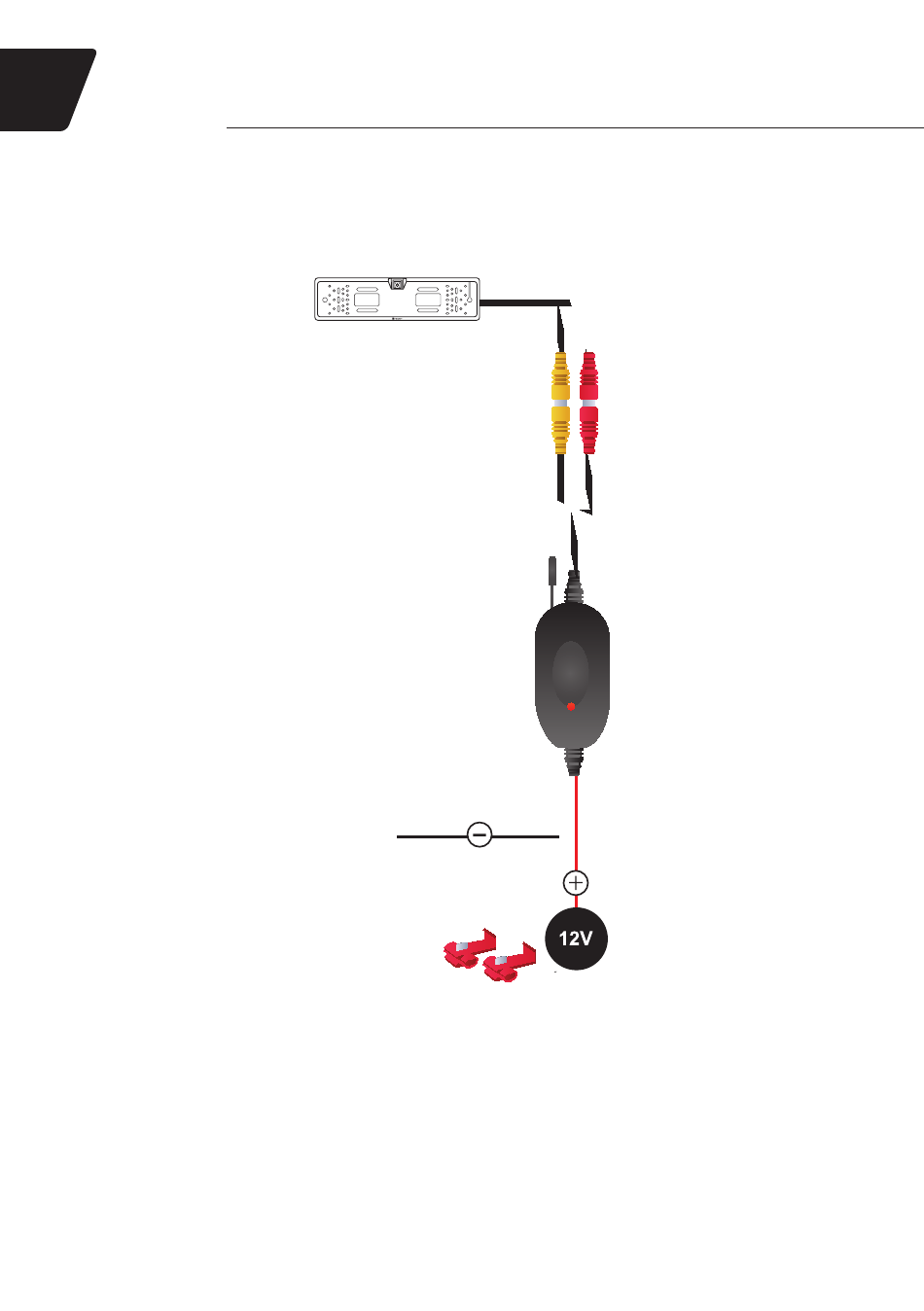

PRIPOJENIE KU SPÄTNÉMU SVETLU
1. Vyhľadajte napájací kábel spätného svetla pomocou elektrickej schémy vozidla alebo pomocou 12V
merača prúdu (nie je súčasťou dodávky).
2. Pomocou KONEKTORA/ RÝCHLOSPOJKY, ktorý je súčasťou sady, pripojte červený zväzok v KÁBLI
VYSIELAČA 2,4 GHz k napájaciemu káblu spätného svetla (môžete použiť priloženú rýchlospojku,
KONEKTOR).
3. Čierny zväzok z KÁBLA VYSIELAČA 2,4 GHz je nutné pripojiť k uzemneniu vozidla.
4. Pripojte červený koniec KÁBLA RÁMČEKA k červenému konektoru vychádzajúcemu z VYSIELAČA
2,4 GHz.
5. Pripojte žltý koniec KÁBLA RÁMČEKA k žltému konektoru vychádzajúcemu z VYSIELAČA 2,4 GHz.
