5. Вставьте желтый наконечник КАБЕЛЯ РАМКИ в желтый соединитель, отходящий от
ПЕРЕДАТЧИКА 2,4 ГГц.

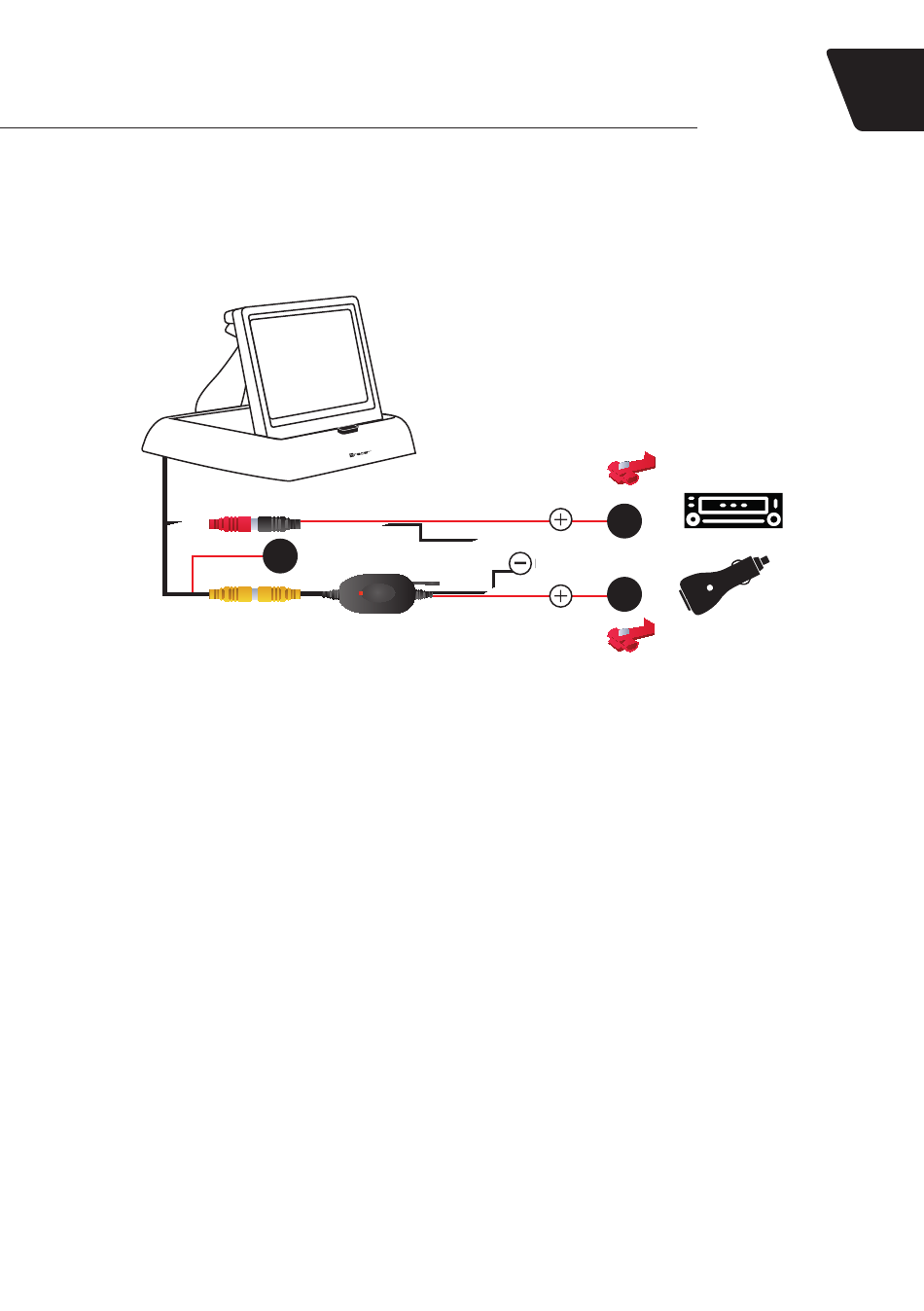

ПОДКЛЮЧЕНИЕ МОНИТОРА
1. Установите монитор в выбранном Вами месте в кабине.
2. Вставьте красный провод ПРИЕМНИКА 2,4 ГГц и красный провод КАБЕЛЯ ПИТАНИЯ
МОНИТОРА в выбранный источник питания (система автомобиля, радиоприемник, разъем
прикуривателя). Для этого Вы можете воспользоваться прилагаемым СОЕДИНИТЕЛЕМ/
ПРИСОЕДИНИТЕЛЕМ.
3. Подключите черный провод ПРИЕМНИКА 2,4 ГГц и черный провод КАБЕЛЯ ПИТАНИЯ
МОНИТОРА к МАССЕ (системе автомобиля, радиоприемнику, разъему прикуривателя).
4. Подключите красный разъем КАБЕЛЯ МОНИТОРА к черному разъему КАБЕЛЯ ПИТАНИЯ
МОНИТОРА.
5. Подключите желтый разъем КАБЕЛЯ МОНИТОРА к желтому разъему ПРИЕМНИКА 2,4 ГГц.
ПОДКЛЮЧЕНИЕ КАМЕРЫ ЗАДНЕГО ВИДА
Если Вы правильно выполнили все действия, при движении задним ходом питание фонаря света
заднего хода должно запустить камеру заднего вида. В момент поступления сигнала ВИДЕО на
комплект, беспроводной монитор должен выйти из спящего режима, в результате чего на экране
должно появиться изображение с камеры.
приемник
Receiver
12V
odbiornik
Tracer RVIEW S1
Wireless
12V
МАССА
12V
RU
21
