6. Führen Sie die Kabel in die Öffnung der Außenhaut ein und schrauben Sie die Halterung mittels
Befestigung des Nummerschildes an.
ANSCHLUSS AN DEN RÜCKFAHRSCHEINWERFER

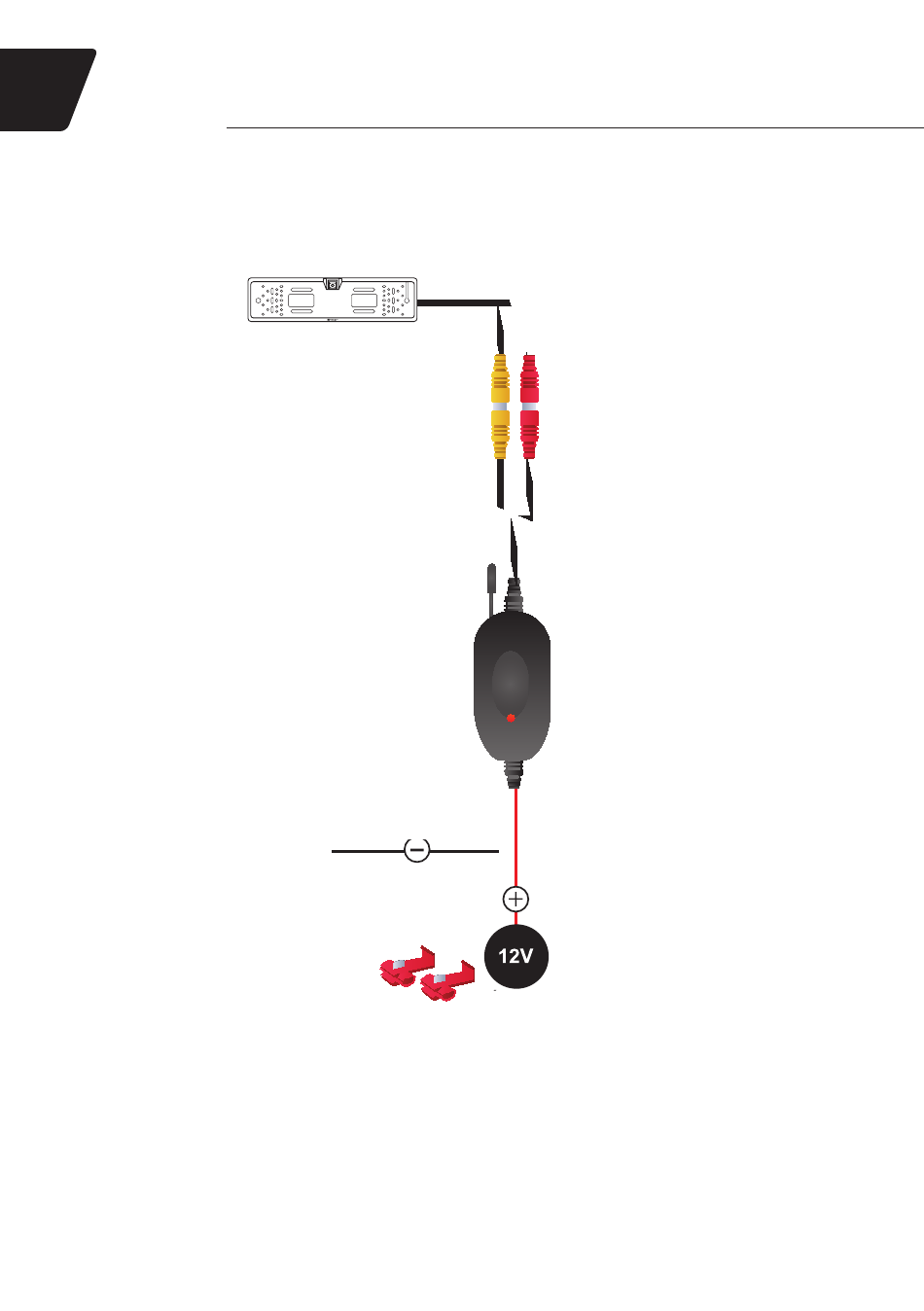

1. Suchen Sie das Versorgungskabel und die Glühbirne des Scheinwerfers anhand von Abbildung oder
mittels des 12 V Strommeßgeräts (nicht mitgeliefert).
2. Verbinden Sie das rote Bündel im KABEL DES SENDERGERÄTS 2,4 GHz mittels mitgelieferten
ANSCHLUSSES mit dem Versorgungskabel des Rückfahrscheinwerfers (Sie können dabei den
mitgelieferten Anschluss einsetzen).
3. Das schwarze Bündel des SENDER-KABELS 2,4GHz soll an die Masse angeschlossen werden.
4. Verbinden Sie den roten KABELANSCHLUSS DER HALTERUNG mit dem roten
KABELANSCHLUSS, der aus dem SENDEGERÄT 2,4 GHz herauskommt.
