Használati útmutató

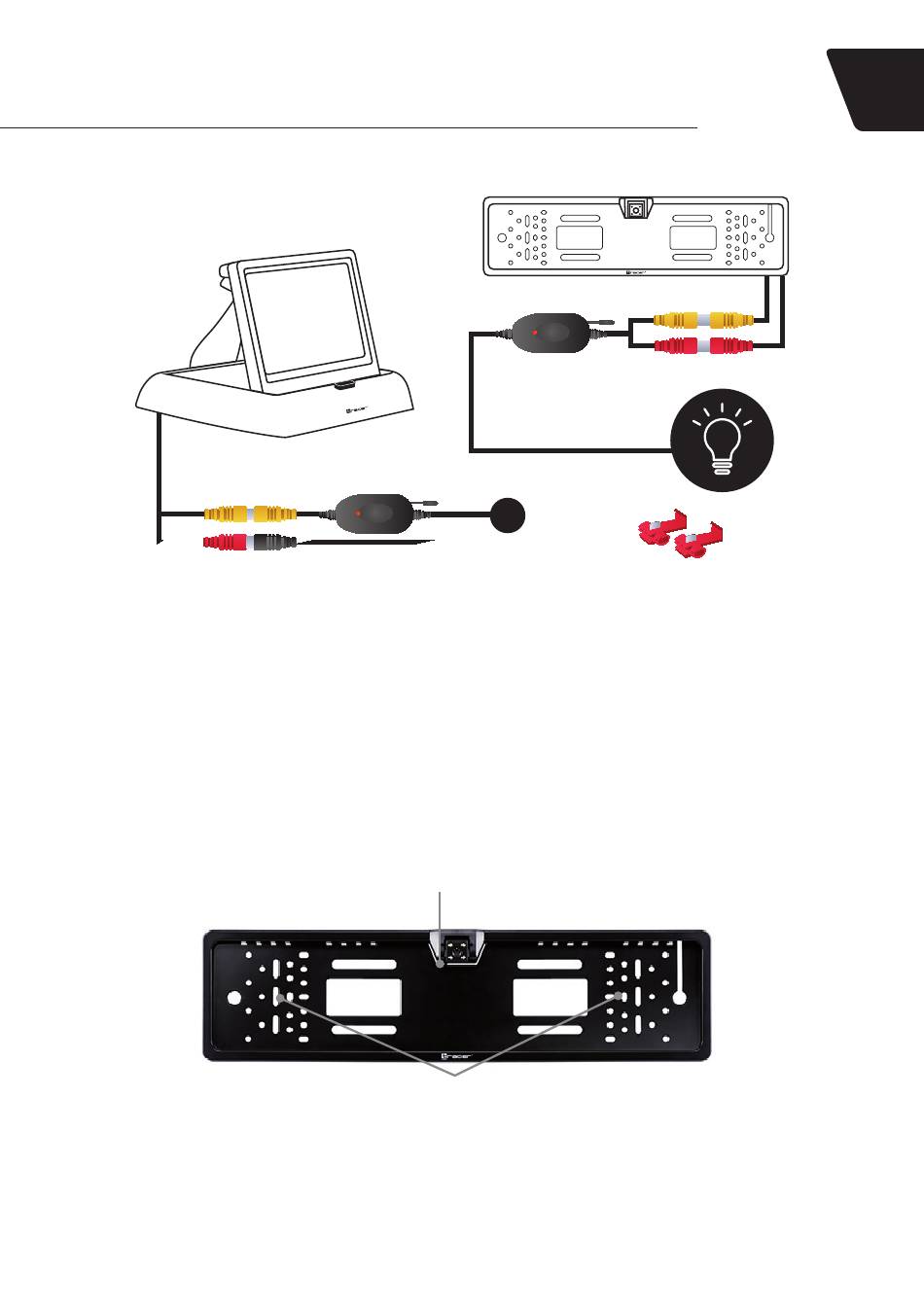

A SZETT BEÉPÍTÉSE
RENDSZÁMTÁBLA KERET BESZERELÉSE A BEÉPÍTETT KAMERÁVAL
1. Szereld le az eredeti rendszámtáblát a rendszámtábla kerettel együtt.
2. Jelöld be (csomagtartó kilincs, egyéb technikai nyílás), hol tudod bevezetni a kábelt (50 cm hosszú) a
csomagtartóba.
3. Ha nincs gyárilag kialakított bevezető csatorna, akkora átmérőjű lyukat kell kifúrnod, amelyen
átvezethető a rendszámtábla keret kábel végén található sárga és piros chinch.
4. Mielőtt rögzíted a keretet, döntsd el, hogyan szeretnéd rögzíteni a rendszámtáblát (5. pont)!
5. A rendszámtáblát felülről a keret tartja a RENDSZÁMTÁBLA KERETBE PATTINTÁSÁVAL, de alulról
egyéni rögzítést igényel, amit a felhasználó választ ki.
a. Csavarokkal történő rögzítés a rendszámtáblakeret karosszériára csavarozásával.
b. A rendszámtábla rendszámtábla keretre csavarozása további csavarokkal (a szett nem
tartalmazza), a rendszámtábla kereten lévő UNIVERZÁLIS RÖGZÍTŐ LYUKAK felhasználásával.
c. A rendszámtábla rendszámtábla keretre rögzítése kábelkötegelővel (a szett nem tartalmazza) a
rendszámtábla kereten lévő
6. Csavard fel a rendszámtábla keretet a gyári rendszámtábla keret eredeti rögzítéseivel, miután
átvezetted a kábelt a karosszérián kialakított nyíláson.
vevőegység
Receiver
odbiornik
RENDSZÁMTÁBLA KERET FELSŐ PÖCKE
UNIVERZÁLIS RÖGZÍTŐ LYUKAK
• Rendszámtábla rögzítése
• Rendszámtábla keret rögzítése a karosszériára
Tracer RVIEW S1
jeladó
Transmitter
nadajnik
2 gyorscsatlakozó
2 quick
connectors
2 szybkozłączki
12V
HU
Wireless
23
