Инструкция за експлоатация
4. Свържете червения край на КАБЕЛА НА РАМКАТА към червения конектор, излизащ от
ПРЕДАВАТЕЛЯ 2,4 GHz.
5. Свържете жълтия край на КАБЕЛА НА РАМКАТА към жълтия конектор, излизащ от
ПРЕДАВАТЕЛЯ 2,4 GHz.

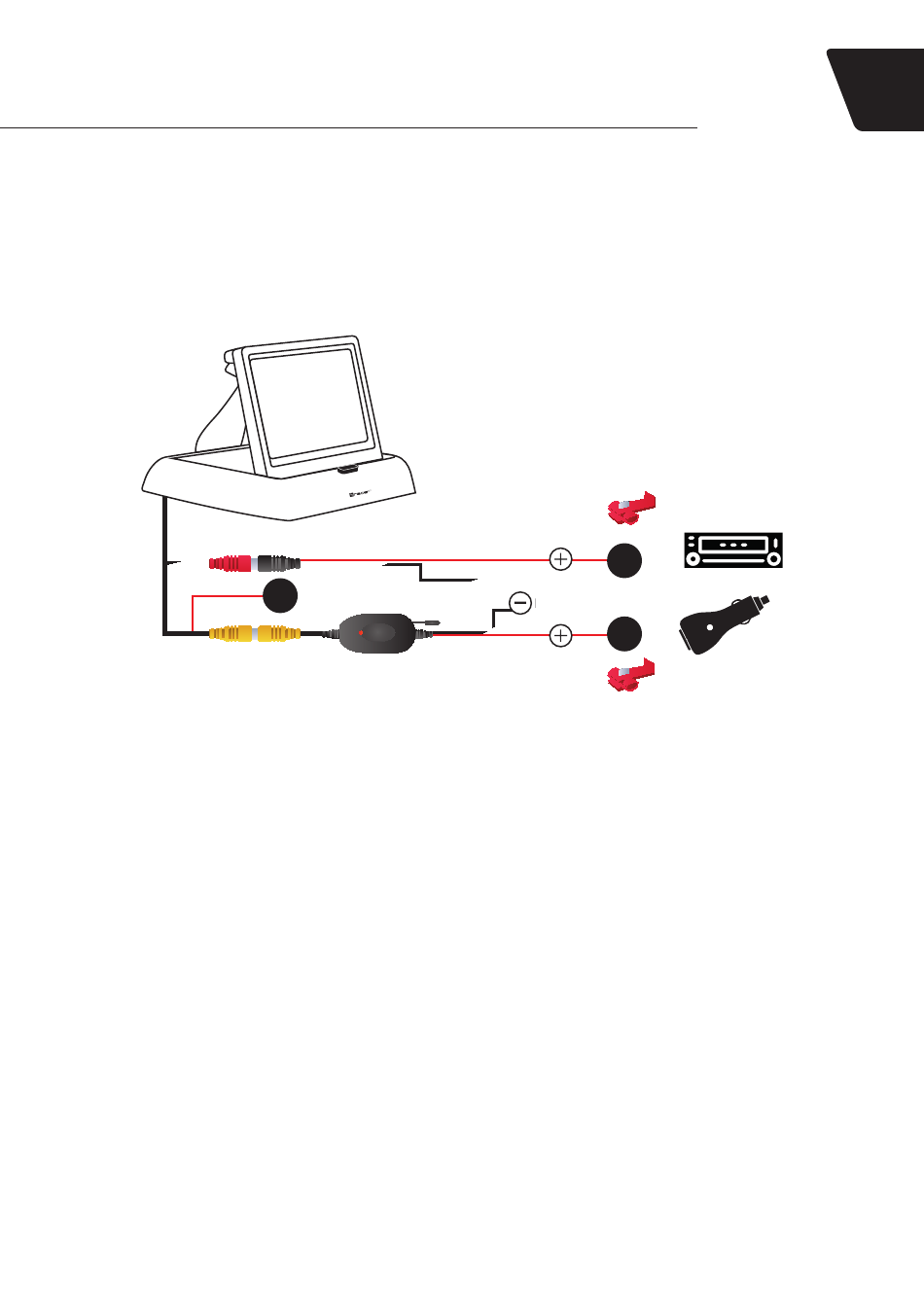

СЪРЗВАНЕ НА ДИСПЛЕЯ
1. Разположете дисплея избраното от Вас място върху таблото.
2. Свържете червената жица от ПРИЕМНИКА 2,4 GHz и червената жица от КАБЕЛА ЗА
ЗАХРАНВАНЕ НА ДИСПЛЕЯ към избрания източник на захранване (автомобилна инсталация,
радио, гнездо за запалка). За това можете да използвате КОНЕКТОР от комплекта.
3. Свържете черната жица от ПРИЕМНИКА 2,4 GHz и черната жица от КАБЕЛА ЗА ЗАХРАНВАНЕ
НА ДИСПЛЕЯ към ПОТЕНЦИАЛ НА МАСАТА (инсталация на автомобил, радио, гнездо за
запалка).
4. Свържете червения конектор на КАБЕЛА НА ДИСПЛЕЯ към черния конектор на ЗАХРАНВАЩИЯ
КАБЕЛ НА ДИСПЛЕЯ.
6. Свържете жълтия конектор на КАБЕЛА НА ДИСПЛЕЯ към жълтия конектор, идващ от
ПРИЕМАТЕЛЯ 2,4 GHz.
ДЕЙСТВИЕ НА КАМЕРАТА ЗА ЗАДНО ВИЖДАНЕ
Ако сте направили всичко правилно, след включване на задната предавка захранването на
светлините за движение назад трябва да активира камерата за задно виждане. Когато VIDEO
сигналът бъде получен от безжичния комплект, дисплеят трябва да се активира, в резултат на
което изображението от камерата трябва да се появи на екрана.
