Návod na obsluhu

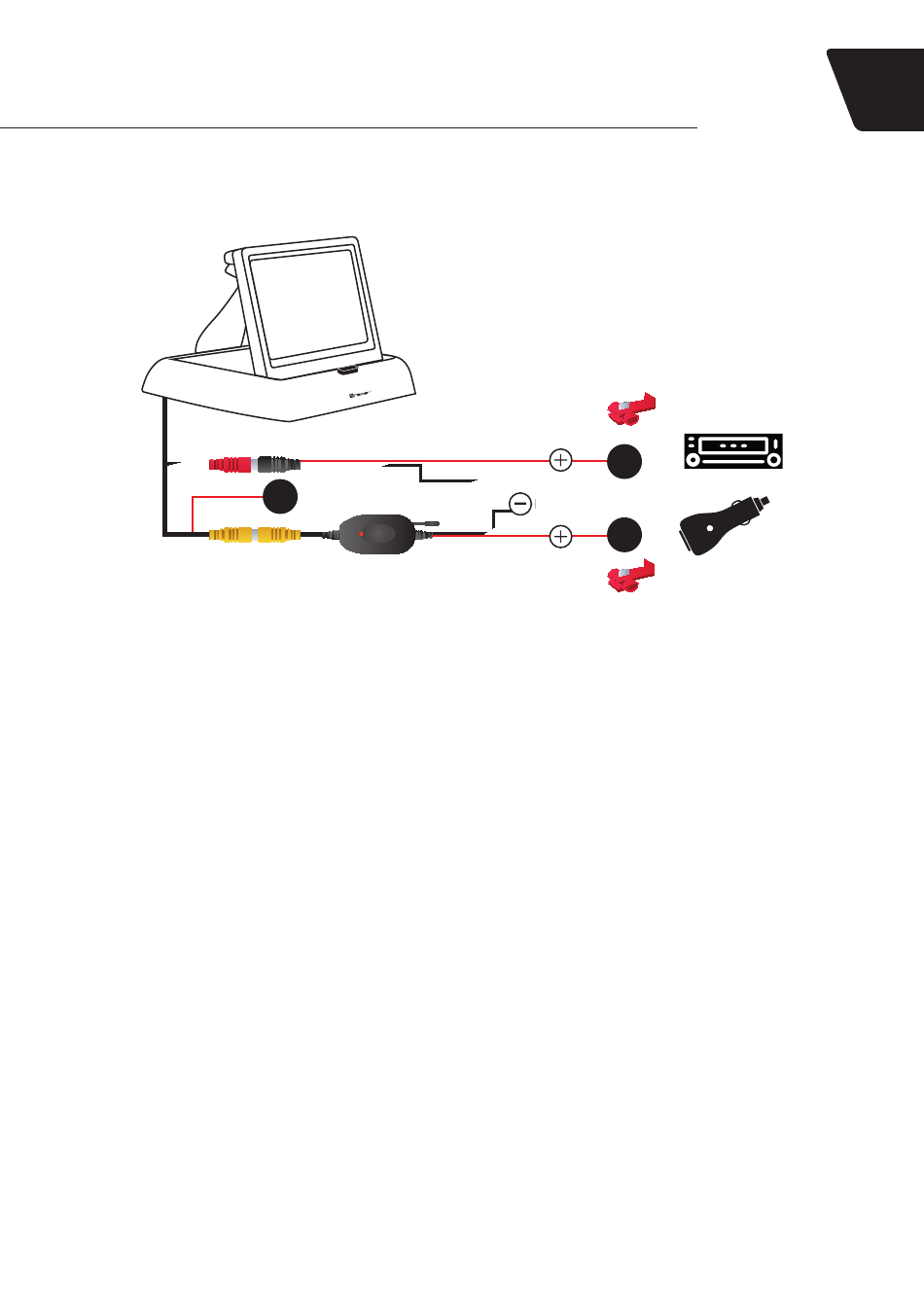

PRIPOJENIE MONITORU
1. Monitor umiestnite na Vami vybranom mieste v kabíne.
2. Pripojte červený zväzok z PRIJÍMAČA 2,4 GHz a červený zväzok KÁBLA NAPÁJANIA MONITORA
k vybranému zdroju energie (inštalácia vozidla, rádio, hniezdo zapaľovača cigariet). Môžete k tomu
použiť SPOJKU / KONEKTOR zo sady.
3. Pripojte čierny zväzok z PRIJÍMAČA 2,4 GHz a čierny zväzok KÁBLA NAPÁJANIA MONITORA k
UZEMNENIU (inštalácia vozidla, rádio, hniezdo zapaľovača cigariet).
4. Pripojte červený konektor, kábel monitora k čiernemu konektoru KÁBLA NAPÁJANIA MONITORA.
5. Pripojte žltý konektor, kábel monitora k žltej zástrčke vychádzajúcej z PRIJÍMAČA 2,4 GHz.
ČINNOSŤ CÚVACEJ KAMERY
Ak ste všetky kroky urobili správne, po zaradení spätného chodu malo by napájanie spätného svetla
aktivovať kameru cúvania. Akonáhle je bezdrôtovou sadou prijatý signál VIDEO, monitor by sa mal
prebudiť, v dôsledku čoho by sa na obrazovke mal objaviť obraz z kamery.
přijímač
Receiver
12V
odbiornik
Tracer RVIEW S1
Wireless
12V
UZEMNĚNÍ
12V
SK
17
