Návod k obsluze
MONTÁŽNÍ SADA
MONTÁŽ RÁMEČKU S KAMEROU NA VOZIDLE
1. Sundejte původní značku společně s rámečkem.
2. Najděte místo (otevírání kufru, jiný technický otvor), kterým můžete protáhnout kabely (délka 50 cm)
do kufru.
3. Pokud není dostupná žádná tovární průchodka, bude nutné vyvrtat otvor o průměru, který umožní
protažení (postupně) žlutého a červeného konektor cinch, umístěných na konci kabeláže rámečku.
4. Před připevněním rámečku se rozhodněte, jak chcete připevnit poznávací značku (bod 5)!
5. Značka je shora je držena rámečkem HORNÍ HÁČEK ZNAČKY, avšak zdola vyžaduje individuální
upevnění, které je plně na uživateli:
a. Upevnění pomocí šroubů pro připevnění rámečku ke karoserii vozidla.
b. Přišroubování značky k rámečku pomocí doplňkových šroubů (nejsou součástí dodávky), pomocí
UNIVERZÁLNÍCH MONTÁŽNÍCH OTVORŮ v rámečku.
c. Připevnění značky k rámečku pomocí utahovacích opasek (nejsou součástí dodávky) pomocí
UNIVERZÁLNÍCH UPEVŇOVACÍCH OTVORŮ v rámečku.
6. Po protažení kabelů otvorem v karoserii vozidla přišroubujte rámeček pomocí originálních úchytů
továrního rámečku poznávací značky.

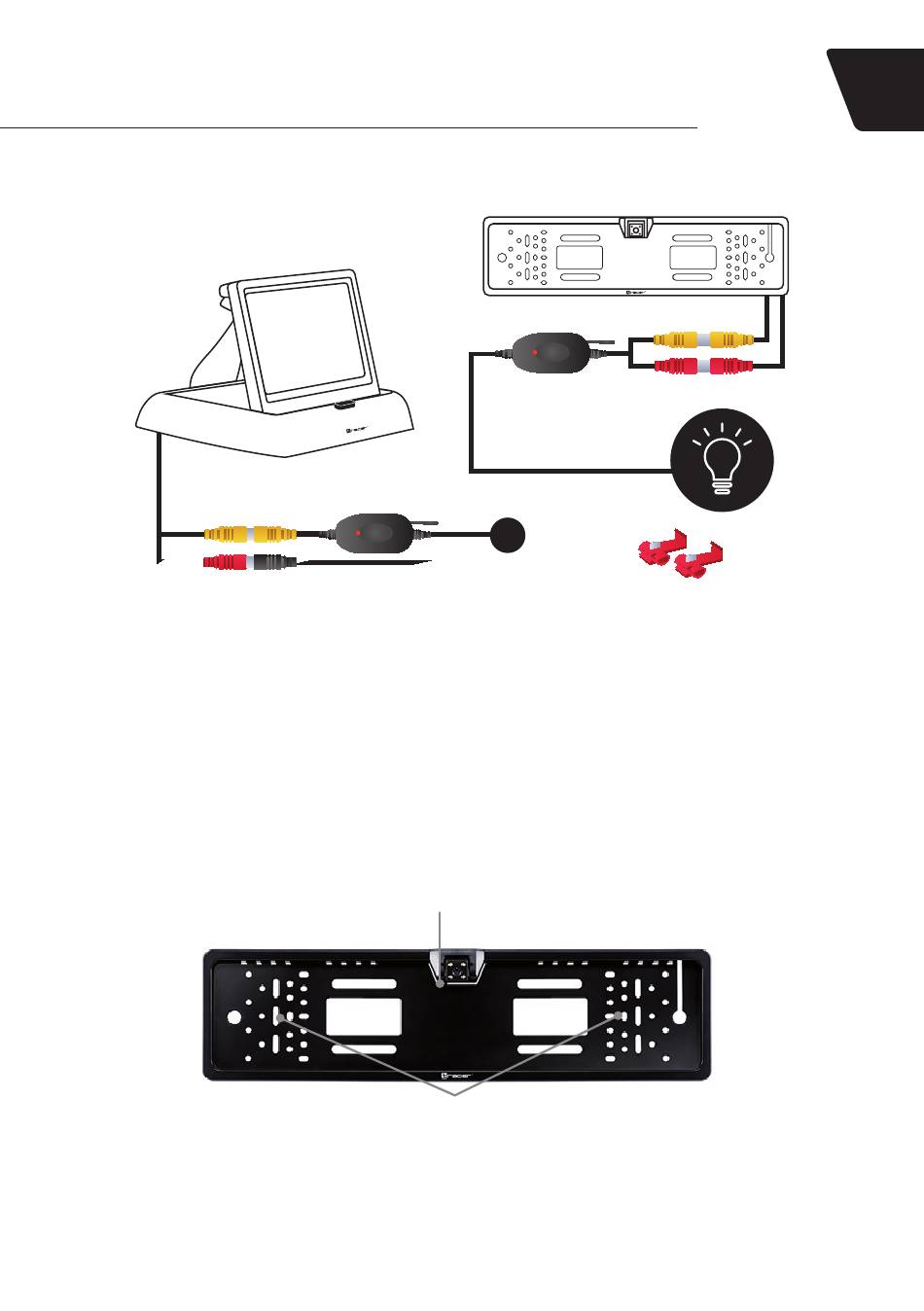

přijímač
Receiver
odbiornik
HORNÍ HÁČEK ZNAČKY
UNIVERZÁLNÍ MONTÁŽNÍ OTVORY:
• Upevnění poznávací značky
• Upevnění rámečku ke karoserii vozidla
Tracer RVIEW S1
vysílač
Transmitter
nadajnik
2 rychlospojky
2 quick
connectors
2 szybkozłączki
12V
CS
Wireless
