Xenon beacon XB15
Francais
EN 54-23:2010 Dispositif d'alarme visuelle -
Balise XB15 (unités 24 V CC uniquement)
Classe 21,6 V - 26,4 V CC absolus. 0,99 ampères
Environnement Type B : Applications en plein air Code IP
(IP33C) pour BS EN 60529:1992

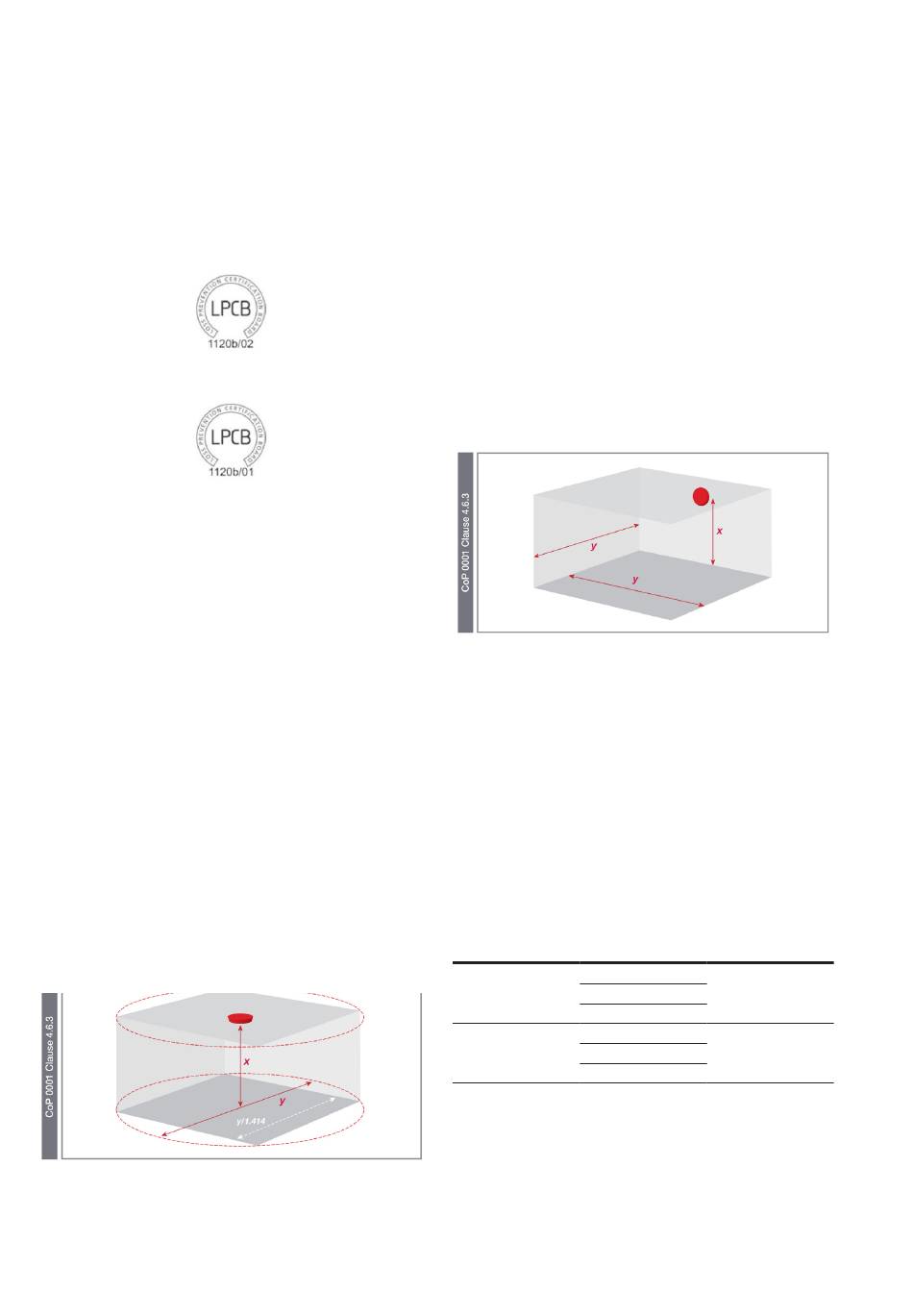

La balise à lentille rouge est fournie avec les marquages
LPCB suivants :
La balise à lentille blanche est fournie avec les marquages
LPCB suivants :
Cela signifie la conformité de l'unité aux directives
européennes applicables, dans ce cas, 89/106/CEE, et
indique le nom et le numéro de l'organisme contacté qui
délivre le certificat de conformité.
Ces unités bénéficient également des
approbations suivantes :
Harmoniques principales (CA) selon EN 61000-6-3:2007/
IEC 61000-3-2:2006
Émissions par conduction (CC) selon EN 61000-6-3:2007
Immunité au champ rayonné (CC et CA) selon EN 61000-
6-2:2005/IEC 61000-4-3:2002 + A1:2002
Transitoires électriques rapides/rafales (CC et CA) selon
EN 61000-6-2:2005/IEC 61000-4-4:2004
Immunité aux surtensions (CC et CA) selon EN 61000-6-
2:2005/IEC 61000-4-5:1995 + A1:2000
Creux et interruptions (CA) selon EN 61000-6-2:2005/IEC
61000-4-11:2004
Protection en entrée (IP66 et 67) selon BS EN 60529:92
EN 54-23 : Données de couverture et explication
de la terminologie
Dispositifs montés au plafond - C-x-y
C - Dispositif monté au plafond
x - La hauteur maximale de 3, 6 ou 9 m à laquelle le
dispositif peut être monté.
14
Xenon beacon Xb15 TM250 Issue F October 2019 www.eaton.com
y - Le diamètre en mètres du volume cylindrique recouvert
(jusqu'à un niveau minimal de 0,4 lux) lorsque le dispositif
est monté au plafond à une hauteur de 3, 6 ou 9 m.
Exemple :
C-3-32 correspond à un dispositif monté au plafond
donnant un volume cylindrique à couverture de 32 m,
lorsqu'il est monté à une hauteur de 3 m.
Remarque : l'espace projeté se trouve à l'intérieur du
volume cylindrique et assure que toutes les zones
reçoivent l'éclairage nécessaire de 0,4 lux.
Suggestion : convertir le diamètre de couverture y en largeur
d'une pièce carrée.
Largeur d'une pièce carrée = y/1,414 m.
Dispositifs montés au mur - W-x-y
W - Dispositif monté au mur
x - La hauteur maximale en mètres du dispositif monté au
mur, dont la valeur minimale est de 2,4 m
y - La largeur en mètres du volume carré recouvert
(jusqu'à un niveau minimal de 0,4 lux) lorsque le dispositif
est monté à la hauteur x
Exemple :
W-8-13 correspond à un dispositif monté au mur donnant
un volume cubique de couverture de 8 m x 13 m x 13 m,
lorsqu'il est monté à une hauteur de 8 m.
Suggestion : si la zone à couvrir n'est pas carrée, utiliser
la plus grande dimension entre la longueur et la largeur
pour garantir que toute la zone soit couverte.
Données de couverture du dispositif MEDC
Montage au
plafond
C-3-16
Lentille rouge
C-6-6
C-3-32
Lentille blanche
C-6-31
C-9-12
D'autres informations sont disponibles par le Code de
pratique (CoP 0001).
Le CoP 0001 fournit des conseils et des recommandations
détaillés sur la planification, la conception, l'installation,
la mise en service et la maintenance des dispositifs. Une
copie est disponible sur le site web suivant :
http://www.redbooklive.com/pdf/CoP-0001-1-0.pdf
Montage mural
W-3-5
W-8-13
