Маяк с белыми линзами имеет следующую
маркировку LPCB:
Этот знак указывает, что устройство отвечает
требованиям соответствующих европейских директив,
в данном случае 89/106/ЕЭС . Маркировка содержит
название и номер нотифицированного органа,
выдавшего сертификат соответствия .
На данные устройства были также получены
следующие разрешительные документы:
Основные гармоники (переменный ток) согласно
EN61000-6-3:2007/МЭК 61000-3-2:2006
Кондуктивные помехи (постоянный ток) согласно
EN61000-6-32007
Устойчивость к полям излучения (постоянный и
переменный ток) согласно стандартам EN61000-6-2
2005, МЭК 61000-4-3:2002 + A1:2002
Устойчивость к быстрым электрическим переходным
процессам или всплескам (постоянный и переменный
ток) согласно EN61000-6-2:2005/IEC61000-4-4:2004
Устойчивость к броскам тока (постоянный и переменный
ток) согласно EN61000-6-2:2005/IEC61000-4-5 1995 +
A1:2000
Устойчивость к провалам и прерываниям напряжения
(переменный ток) согласно EN61000-6-2:2005/
IEC61000-4-11:2004
Степень защиты .обеспечиваемая оболочкой (IP66 и
IP67), согласно стандарту BS EN 60529:92

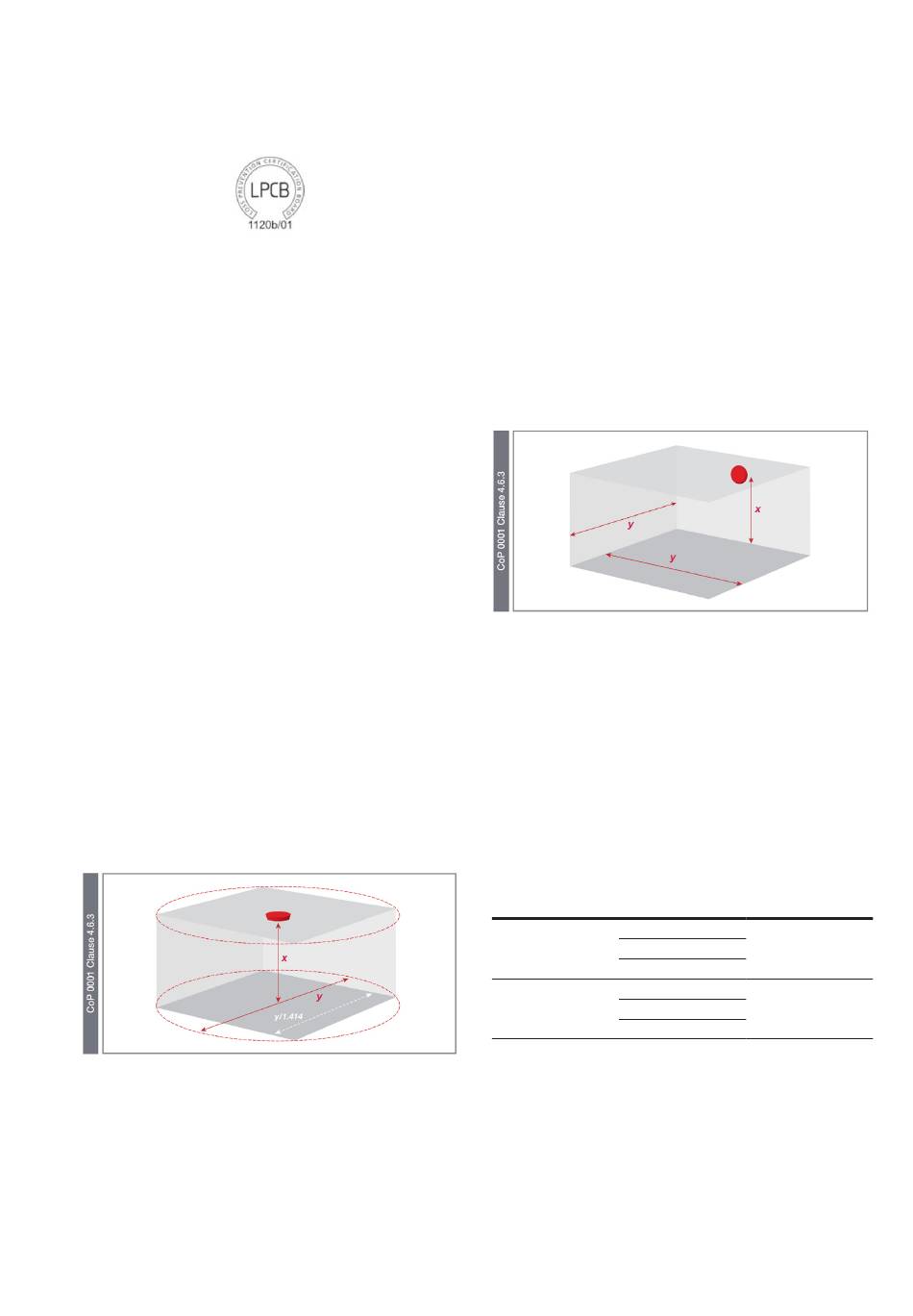

Данные о зоне действия по EN54-23 и
терминология
Устройства для потолочного монтажа – C-x-y
C - устройство для потолочного монтажа .
x - максимальная высота установки визуального
устройства сигнализации (3, 6 или 9 м) .
у - диаметр цилиндрической зоны действия устройства
в метрах (до минимального уровня 0,4 лк) при высоте
монтажа 3, 6 или 9 м .
Пример:
C-3-32 - устройство для потолочного монтажа с
диаметром цилиндрической зоны действия 32 м,
устанавливаемое на высоте 3 м .
Обратите внимание: зона действия устройства
сигнализации представляет собой цилиндр указанного
диаметра, в пределах которого обеспечивается
требуемый уровень освещенности 0,4 лк .
Совет: чтобы рассчитать ширину комнаты квадратной
формы по диаметру зоны действия у, воспользуйтесь
следующей формулой:
ширина квадратной комнаты = у /1,414 м .
Устройства для настенного монтажа – W-x-y
W - устройство для настенного монтажа .
x - максимальная высота установки устройства на стене
в метрах, не менее 2,4 м .
у - ширина квадратной зоны действия устройства в метрах
(до минимального уровня 0,4 лк) при высоте монтажа x .
Пример:
W-8-13 — устройство для настенного монтажа с зоной
действия в виде параллелепипеда 8 x 13 x 13 м,
устанавливаемое на высоте 8 м
Совет: если форма зоны действия отличается от
квадратной, то для полного покрытия всей необходимой
площади следует производить расчет исходя из
наибольшего из двух значений (длина или ширина)
Красные линзы
Белые линзы
Дополнительные сведения см . в практических правилах
CoP 0001 .
Документ CoP 0001 содержит подробную информацию
и рекомендации по планированию, проектированию,
установке, вводу в эксплуатацию и обслуживанию устройств
визуальной сигнализации . Его копию можно найти на
следующей веб-странице :
http://www.redbooklive.com/pdf/CoP-0001-1-0.pdf
Xenon beacon Xb15 TM250 Issue F October 2019 www.eaton.com
Xenon beacon XB15
Потолочный Настенный
монтаж монтаж
C-3-16
C-6-6 W-3-5
C-3-32
W-8-13
C-6-31
C-9-12
Русский
