Eaton BD22 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Eaton BD22
Inhaltszusammenfassung für Eaton BD22
- Seite 8 BD22 Beacon Technical Manual Inhaltsverzeichnis Ex-Blitzleuchte BZ2/BD22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 Anwendung .
-
Seite 9: Ex-Blitzleuchte Bz2/Bd22

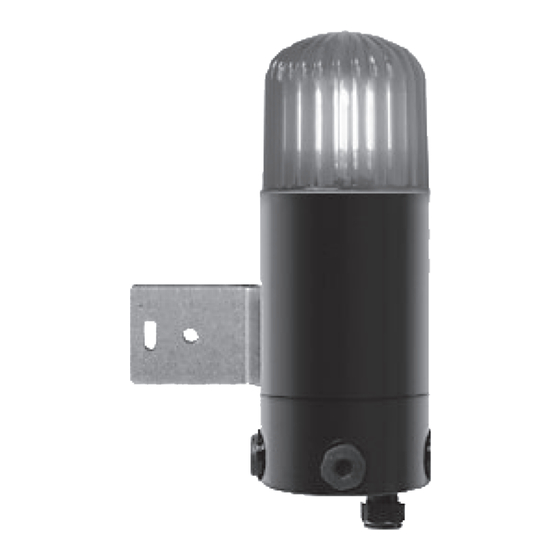

Ex-Blitzleuchte BZ2/BD22 Maßbild [mm] Die Blitzleuchte BZ2/BD22 ist als ortsfestes Gerät der Gerätegruppe II bzw. III, Kategorie 3 für den Einsatz in Bereichen, die • selten und kurzzeitig durch explosionsfähige Atmosphäre gefährdet werden können, ausgeführt. Innerhalb der Zone 2 oder Zone 22 ist die BZ2/BD22 einsetzbar. -
Seite 10: Anwendung
BD22 Beacon Technical Manual Anwendung Die Blitzleuchte BZ2/BD22 ist ein universeller optischer Signalgeber, z.B. als Dauer-, Warn- oder Alarmblitzleuchte für die Zone 2 oder Zone 22. Durch die in 5 verschiedenen Farben erhältliche gerippte Kalotte wird eine extrem große Streuwirkung erzielt. Die Leuchte ist mit einer Blitzenergie von 15 J für den Dauerbetrieb lieferbar. -
Seite 11: Technische Daten
BD22 Beacon Technical Manual Technische Daten Gehäuse Polycarbonat mit Wandhalterung aus nichtrostendem Stahl Kalotte Polycarbonat, Farben: glasklar, rot, grün, blau, gelb Schutzklasse Überspannungskategorie II (bei 120 VAC /230 VAC) ATEX-Nr. FHF 10 ATEX 0001 X *) FHF 10 ATEX 0002 X *) -
Seite 12: Benutzerinformation
BD22 Beacon Technical Manual Benutzerinformation Bei diesem Betriebsmittel handelt es sich um ein explosionsgeschütztes Gerät für den Betrieb in einem Bereich, in dem nicht damit zu rechnen ist, dass im Normalbetrieb explosionsfähige Atmosphäre auftritt, und wenn, dann nur selten und kurzzeitig. Als ein Gerät der Gruppe II bzw. III und Kategorie 3 ist es in der Zone 2 oder Zone 22 verwendbar.
