Verwandte Anleitungen für Eaton LED Beacon LD15
Inhaltszusammenfassung für Eaton LED Beacon LD15

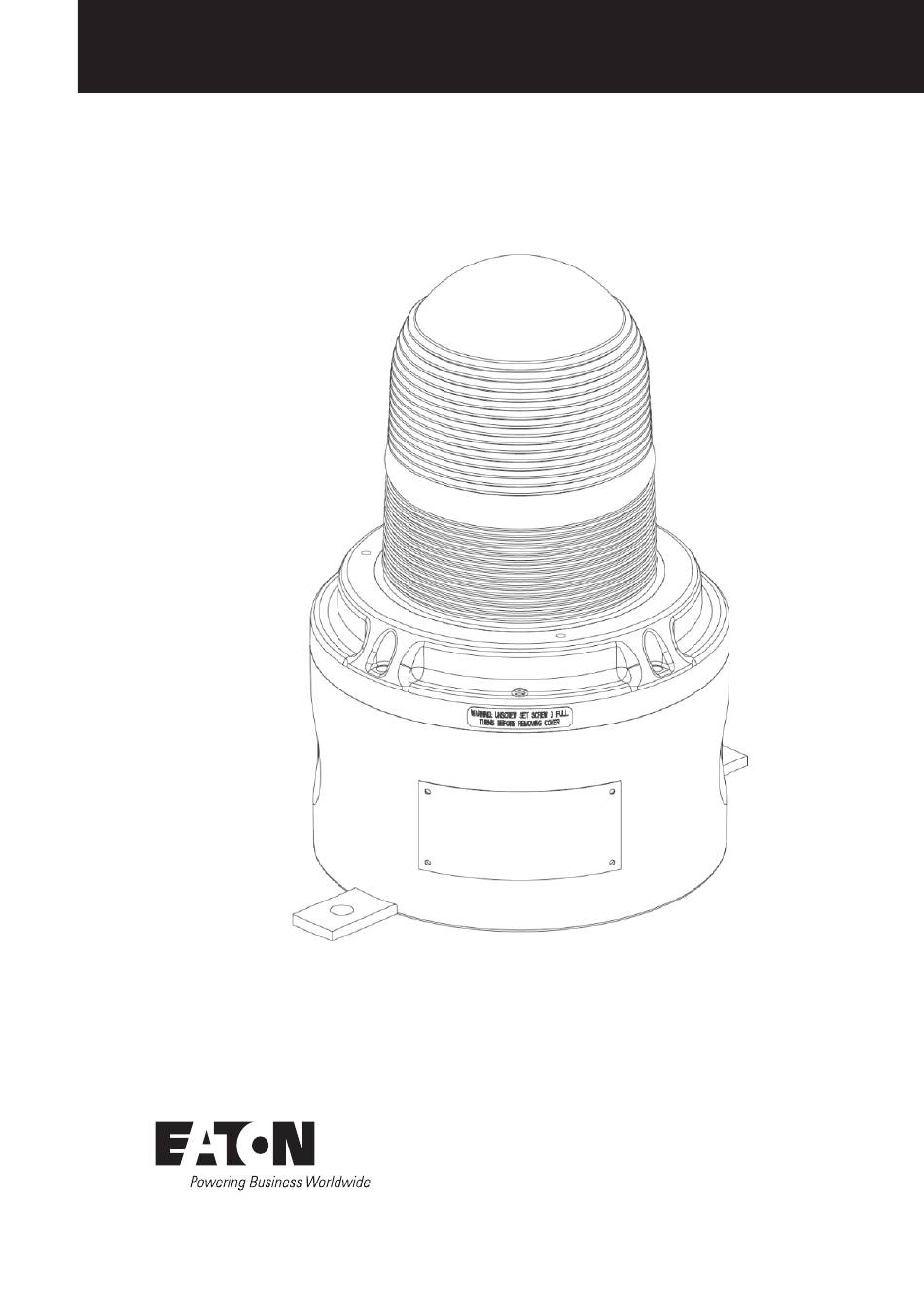

- Seite 1 Technical manual LED Beacon LD15...
- Seite 2 ANY CONTRACT BETWEEN THE PARTIES. In no event will Eaton be responsible to the purchaser or user in contract, in tort (including negligence), strict liability or other-wise for any special, indirect, incidental or consequential damage or loss whatsoever, including but not limited to...
-
Seite 3: Inhaltsverzeichnis
Conditions of safe use: ............... 8 LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... - Seite 4 Contents LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com...
-
Seite 5: Introduction
MEDC recommends that all cables and cores should be correctly identified. Please refer to the wiring diagram in this manual (or separate diagram provided with the unit). LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 6: Access To Terminals & Dil Switch
Ensure the cover seal is correctly seated in its groove during re-assembly. There should be a maximum gap of 0.2mm between the faces of the cover and enclosure to ensure O-ring compression. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 7: Operation
3 way DIL switch Steady mounted on the underside of the electronics assembly. Double flash The switch settings for the various modes of operation are as follows: LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 8: General Arrangement
MEDC. All parts of the unit are replaceable. If you acquired a significant quantity of units, then it is recommended that spares are also made available. Please discuss your requirements with the Technical Sales Engineers at MEDC. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 9: Special Conditions For Safe Use
For the failure rate associated with this failure mode please refer amb. to the tables below. T-rating (T T-rating (T amb. T100°C (-55°C to +70°C) T85°C (-55°C to +55°C) LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 10: Assessment Of Functional Safety - Ld15 Dc
See report R56A31253B Systematic safety integrity compliance Systematic Capability SC2 (R56A31253B) (SC1, SC2, SC3, SC4) Hardware safety Limited to: SIL 1 (1oo1) & SIL 2 (1oo2) due to integrity achieved SFF value. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 11: Assessment Of Functional Safety - Ld15 Ac
Route 1 Systematic safety integrity compliance Systematic Capability (SC1, SC2, SC3, SC4) Hardware safety Limited to: SIL 1 (1oo1) & SIL 2 (1oo2) due to integrity achieved SFF value. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 12: Conditions Of Safe Use
SIL 2 can be achieved. The installation must be such as to ensure sufficient protection against common cause failures and independence from cascading failures. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... - Seite 13 Conditions d’utilisation sécurisée : ............. 17 LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com...
-
Seite 14: Introduction
(ou au schéma spécifique fourni avec l’unité). VIII. S’assurer de n’utiliser que les presse-étoupe spécifiés ou certifiés et vérifier que l’ensemble soit bien protégé et mis à la terre. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 15: Accès Aux Bornes Et Au Commutateur Dil
S’assurer que le joint du couvercle est bien positionné dans son logement lors du réassemblage. L ’espace entre les côtés du couvercle et du boîtier ne doit pas dépasser 0,2 mm pour garantir la compression du joint torique. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 16: Fonctionnement
DIL à 3 séquences monté sur le dessous de l’assemblage des composants électroniques. Les Continu réglages du commutateur pour les différents modes de Double clignotement fonctionnement sont les suivants : LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 17: Disposition Générale
Performance Fluids Ltd doivent être utilisées afin d’éviter charge électrostatique. d’endommager le joint torique. Dans l’éventualité d’une défaillance de l’unité, la réparation peut être effectuée par MEDC. Toutes les pièces sont remplaçables. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 18: Conditions Spéciales Pour Une Utilisation Sécurisée
Pour plus de détails sur le taux marquage du groupe et de la catégorie ATEX : d’échec/défaillance associé à ce mode de panne, voir les tableaux ci-dessous. II 2 GD LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 19: Évaluation De Sécurité Fonctionnelle - Ld15 Cc
Capacité SC2 (R56A31253B) systématique SCT, SC2, SC3, SC4 Intégrité de sécurité Limitée à : SIL 1 (1oo1) et SIL 2 (1oo2) en raison du matériel réalisée de la valeur SFF. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 20: Évaluation De Sécurité Fonctionnelle - Ld15 Ca
Capacité systématique SC1, SC2, SC3, SC4 Intégrité de sécurité Limitée à : SIL 1 (1oo1) et SIL 2 (1oo2) en raison du matériel réalisée de la valeur SFF. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 21: Conditions D'utilisation Sécurisée
2 SIL peut être réalisée. L ’installation doit être effectuée de manière à garantir une protection suffisante contre les défaillances communes et l’indépendance vis-à-vis des défaillances en cascade. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... - Seite 22 Bedingungen für einen sicheren betrieb ............26 LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com...
-
Seite 23: Einführung
Vorschriften für die vorgesehene Verwendung durchgeführt werden. MEDC empfiehlt, alle Kabel und Pole korrekt zu kennzeichnen. Informationen dazu finden Sie im Schaltplan in dieser Bedienungsanleitung (bzw. dem beigefügten, separaten Schaltplan). LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 24: Zugang Zu Den Anschlüssen Und Zum Dil-Schalter
Achten Sie beim Wiedereinbau darauf, dass die Abdeckungsdichtung korrekt in ihrer Führungsrille liegt. Um die Kompression des O-Rings zu gewährleisten, darf der Spalt zwischen Abdeckung und Gehäuse 0,2 mm nicht überschreiten. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 25: Betrieb
Bei Installation als direktes Schaltgerät kann der Dauerbetrieb Betriebsmodus durch einen auf der Unterseite der Doppel-Blinksignal elektronischen Baugruppe befestigten Dreiwege-DIL -Schalter eingestellt werden. Die Schaltereinstellungen für die verschiedenen Betriebsarten sind wie folgt: LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 26: Anordnungsplan
Aufladung zu vermeiden. Sollte ein Gerätefehler auftreten, kann das Gerät durch MEDC repariert werden. Alle Geräteteile sind austauschbar. Bitte besprechen Sie Ihre Anforderungen mit den Spezialisten vom technischen Vertrieb von MEDC. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 27: Sonderbedingungen Für Sicheren Einsatz
Warnlicht, wenn dies vom System erfordert wird. Bei Störbedingungen zeigt sich der Fehlermodus der Leuchte darin, dass das rundumlaufende Warnlicht nicht leuchtet. Den Fehlerwert dieses Fehlermodus entnehmen Sie bitte den nachstehenden Tabellen. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 28: Bewertung Der Funktionalen Sicherheit - Ld15 Dc
Siehe Bericht R56A31253B Einhaltung der Sicherheitsintegrität des Systems SC2 (R56A31253B) Systemische Fähigkeit SC1, SC2, SC3, SC4 Erreichte Begrenzt auf: SIL 1 (1oo1) und SIL 2 (1oo2) Sicherheitsintegrität aufgrund des SFF-Wertes. der Hardware LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 29: Bewertung Der Funktionalen Sicherheit - Ld15 Ac
Hardware Strecke 1 Einhaltung der Sicherheitsintegrität des Systems Systemische Fähigkeit SC1, SC2, SC3, SC4 Erreichte Begrenzt auf: SIL 1 (1oo1) und SIL 2 (1oo2) Sicherheitsintegrität aufgrund des SFF-Wertes. der Hardware LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... -
Seite 30: Bedingungen Für Einen Sicheren Betrieb
Anlage verwendet wird, können sowohl die Hardwaresicherheitsintegrität als auch die systematische Sicherheitsintegrität für SIL 2 erreicht werden. Die Anlage muss einen ausreichenden Schutz gegen die Ursachen häufiger Fehler bieten und unabhängig von kaskadierenden Fehlern sein. LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com... - Seite 31 Condições de uso seguro: ..............35 LED BEacon LD15 TM253 Issue F October 2019 www.eaton.com...
-
