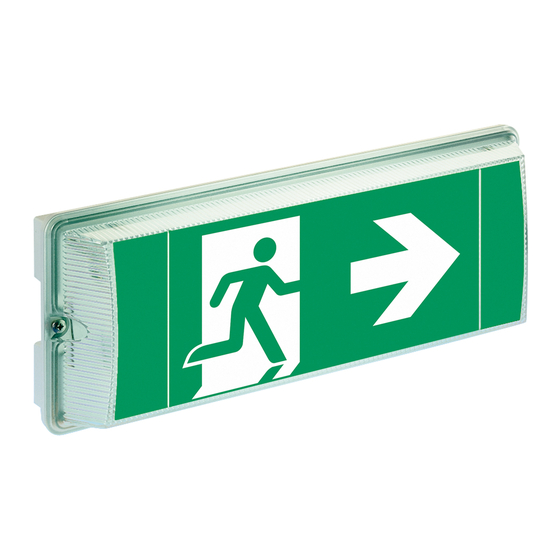

- Seite 1 CEAG 6811 LED CGLine+ Montage- und Betriebsanleitung Mounting and Operating Instructions Zielgruppe: Elektrofachkraft Target group: Skilled electricians Verwendungszweck: Notbeleuchtung, nicht für privaten Gebrauch Intended Application: Emergency Lighting, not suitable for private use...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Normenkonformität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 2 Kurzbeschreibung / Verwendungsbereich . -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE SAFETY INSTRUCTIONS • Die Leuchte ist bestim mungs gemäß in • The device shall only be used for its unbeschädigtem und einwandfreiem Zu- intended purpose and in undamaged and stand zu betreiben! flawless condition • Als Ersatz dürfen nur Originalteile von •... -
Seite 4: Generelle Hinweise Zu Anschluss Und
3 Generelle Hinweise zu An- 3 General notes for connection schluss und Inbetriebnahme and operation of the luminaires der Leuchten Mains cable should be connected to the ter- minals N, L, L ‘ and PE on the printed circuit Das Netzkabel wird an den Klemmen L, L ‘, N, board, where L is an unswitched permanent PE angeschlossen, wobei L als ungeschaltete connection for the electronics and L ’... -
Seite 5: Montage
4 Montage / Mounting Abdeckung entfernen. Remove the cover Schrauben am Modulträger lösen und auf- Loose the screws of the module carrier klappen. open it Fix the luminaire with suitable screws to the wall Die Leuchte an den zwei Befestigungspunkten at the 2 fixing holes . -
Seite 6: Maßbilder
5 Maßbilder / Dimensional Drawings Manual CEAG 6811 LED CGLine+ 40071860283(B) January 2017 www.ceag.de... -
Seite 7: Installation / Inbetriebnahme
6 Installation / Inbetriebnahme 6 Installation / Operation 6.1 Einstellung der Betriebsart / Operation Mode a. Notlichtbetriebsdauer / Duration of emergency lighting Abbildung Codierung Beschreibung Display Encoding Description Notlichtdauer 1h. Duration of emergency lighting 1h. Notlichtdauer 3h. (werkseitige Einstellung) Duration of emergency lighting 3h. (Default) Notlichtdauer 8h. -
Seite 8: Dimmlevel
AUTO BT Funktion AUS AUTO DT Function OFF der Betriebsdauertest (BT) muss manuell gestartet werden, Duration test (DT) has to be started manually, if about 12 wenn nach 12 Monaten kein BT ausgeführt wurde, wechselt months no DT was made, the display changes from green die Betriebsanzeige von Grün auf Gelb to yellow ... -
Seite 9: Test Und Anzeigeeinheit
7 TEST und Anzeigeeinheit 7 TEST button and display a. Statusanzeigen / Status display Wichtigste Anzeigen am Testtaster/ Important displays with the test- Status button Keine Störung grün leuchtet No failure lights up green TEST Notlicht Modus LED ist aus ... -
Seite 10: Cgline+ Monitoring Device
7.1 Überwachungseinrichtung CGLine+ 7.1 Luminaire monitoring CGLine+ Die Leuchten 6811 LED CGLine+ sind für den An- The 6811 LED CGLine+ luminaires are prepared schluss an eine zentrale CGLine+ Überwachungs- for connection to a central CGLine+ luminaire einrichtung. Jeder Leuchte der Leuchtenserie monitoring. -
Seite 11: Technische Daten
8 Technische Daten 8 Technical Data Anschlussspannung 220 - 240 V AC, 50/60 Hz Power input Gehäusematerial Leuchte: Polycarbonat (850°C glühdrahtbeständig Housing material Luminaire: polycarbonat (850°C glow wire resistand) Gehäusefarbe weiß Housing colour white Lichtstrom phiE/phiNenn am Ende der Nennbetriebsdauer 100% Luminous flux phiE/phiNenn at the end of rated operating time Leuchtmittel... - Seite 12 Erfolg unserer Kunden stets an erster Stelle stehen. Für mehr Informationen besuchen Sie www.eaton.de. Ihre Ansprechpartner finden Sie unter www.ceag.de. At Eaton, we’re energized by the challenge of powering a world that demands more. With over 100 years experience in electrical power management, we have the expertise to see beyond today.
