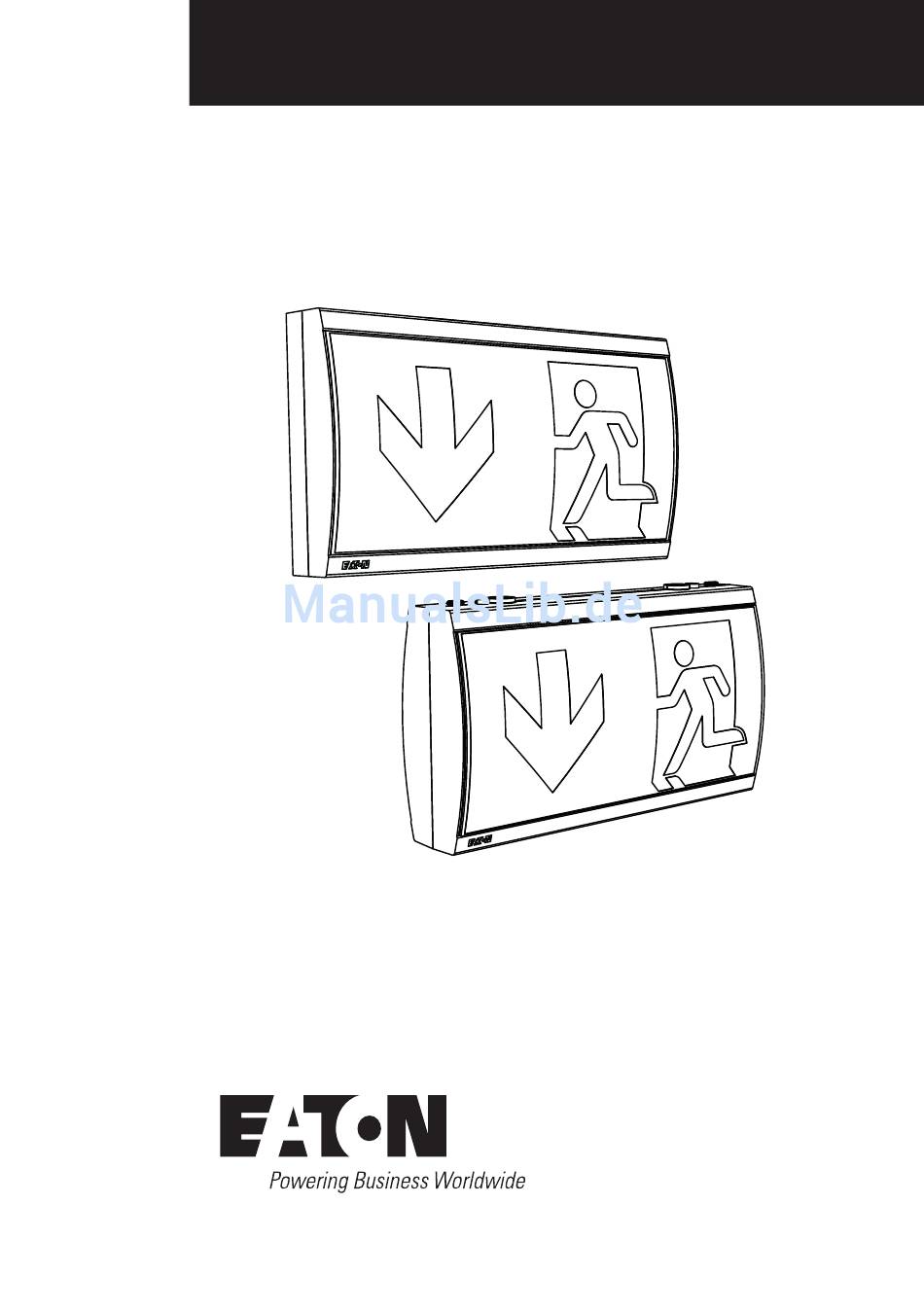

- Seite 1 Montage- und Betriebsanleitung 40071349396 40071349397 Mounting and Operating Instructions 40071349398 ZNO2038100 A 10/2016 40071349399 SV Euro 1 & SV Euro 2 Zielgruppe: Elektrofachkraft Target group: Skilled electricians...
-
Seite 2: Leuchtenaufbau / Construction Of Sv Euro
Netzanschlussklemmen Mains terminals Grün Green L’ Taster mit LED Test button with LED (nur Funktions-PE!) SV Euro 2 Abdeckung oben Top cover Akku Battery Abdeckung unten Bottom cover SV Euro 1 & SV Euro 2 ZNO2038100 A January 2017 www.eaton.com... -
Seite 3: Maßbilder / Dimensional Drawings
IP 41 (IP54 als Option, nur für Schutzart nach EN 60529 IP 41 (IP54 option, only for SV SV EURO 1) Protection category acc. to EURO 1) EN 60529 SV Euro 1 & SV Euro 2 ZNO2038100 A January 2017 www.eaton.com... -
Seite 4: Installation
Regeln der Technik ein! 5.1 Montage / Assembly SV Euro 1 SV Euro 1 & SV Euro 2 ZNO2038100 A January 2017 www.eaton.com... - Seite 5 Leitungseinführungen sind mit dem Leitungs einführungsstopfen zu sealing stoppers (IP degree of verschließen (IP-Schutz). protection). SV Euro 1 SV Euro 2 SV Euro 1 & SV Euro 2 ZNO2038100 A January 2017 www.eaton.com...
- Seite 6 4 snap hooks. Snap the legend cover(s) on Gehäuses einlegen und die 4 Schnapphaken the enclosure of the luminaire. einrasten. Die Piktogrammscheibe(n) auf das Leuchten gehäuse aufschnappen. SV Euro 1 & SV Euro 2 ZNO2038100 A January 2017 www.eaton.com...
- Seite 7 EG - beim Wechsel an den Vertreiber oder an changing, return to the distributor or to an einen zugelassenen Entsorger zurück zu geben approved disposer; do not dispose it yourself! und darf nicht selbst entsorgt werden! SV Euro 1 & SV Euro 2 ZNO2038100 A January 2017 www.eaton.com...
- Seite 8 Photos and pictures also do not warrant Eaton.eu a specific layout or functionality. Their use in whatever form is subject to CEAG Notlichtsysteme GmbH prior approval by Eaton. The same Senator-Schwartz-Ring 26 applies to Trademarks (especially Eaton, 59494 Soest Moeller, and Cutler-Hammer). The...
