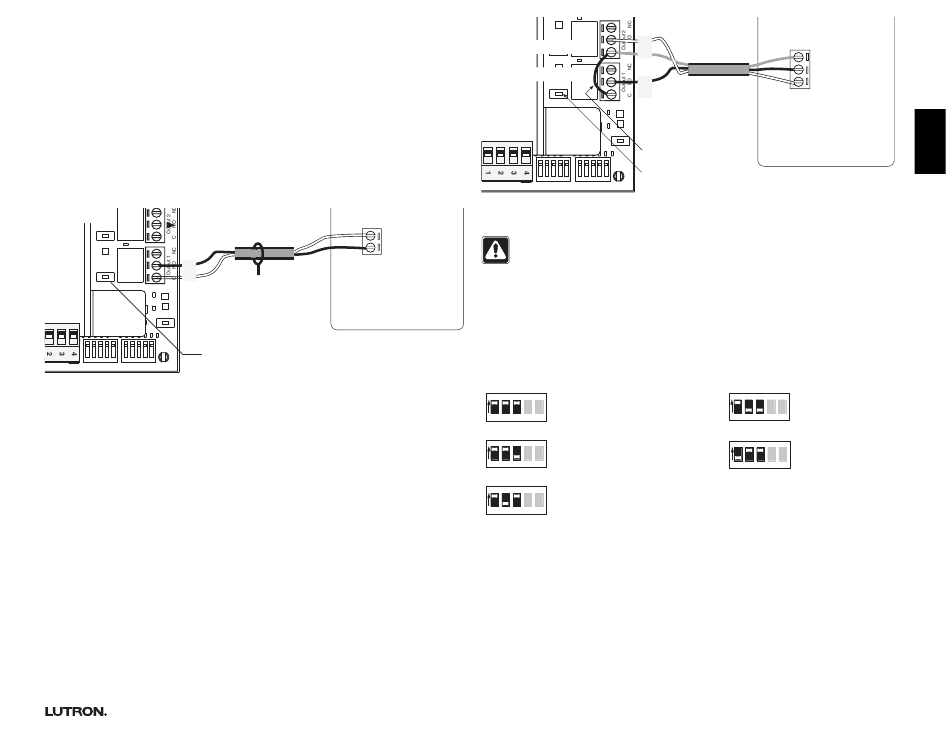

Salidas de contactos - OMX-CCO-8 a equipos AV
1.
Véase la guía de instalación del equipo AV para determinar el contacto que se debe utilizar,
normalmente abierto (NO) o normalmente cerrado (NC). El esquema que figura más abajo muestra
el cableado con contactos normalmente abiertos.
2.
Los bloques de terminales OMX-CCO-8 admiten hilos nº 16 – nº 22 AWG. Utilizar una sección de
cable adecuada para su aplicación. Conectar el OMX-CCO-8 y el equipamiento AV como se muestra
en el diagrama que figura a continuación.
3.
Después de realizar el cableado, utilice los botones de prioridad manual para verificar el correcto
funcionamiento del sistema. Pulse el botón asociado a la salida deseada para cerrar el relé. Los
botones de anulación manual harán funcionar el OMX-CCO-8 de acuerdo con la configuración de los
interruptores de OPCIONES (véase Configuración del funcionamiento de los canales MWT o salidas
individuales).
4.
Colocar de nuevo la tapa una vez finalizado el cableado.
OMX-CCO-8
NO
C
Cableado de Clase 2 (PELV)
Botón de prioridad manual
1 2 3 4 5
1 2 3 4 5
+V MUX MUX
OPTIONS
ADDRESS
Salidas de contactos - OMX-CCO-8 a controladores MWT
Nota:
Se debe configurar el número de canales MWT y el número de salidas por canal MWT. Esta
configuración afectará al cableado del OMX-CCO-8. Consulte la configuración de opciones
para más información.
1.
Véase la guía de instalación del fabricante del controlador MWT para determinar los contactos que se
deben utilizar, normalmente abiertos (NO) o normalmente cerrados (NC). El esquema que figura a la
derecha muestra el cableado con contactos normalmente abiertos (NO).
2.
Los bloques de terminales OMX-CCO-8 admiten hilos nº 16 – nº 22 AWG. Utilizar una sección de
cable adecuada para su aplicación. Conectar el OMX-CCO-8 y los controladores MWT como se
muestra en el diagrama que figura a la derecha. Este esquema muestra un MWT con dos relés
por canal.
Nota:
Los terminales comunes se deben unir como se indica.
3.
Después de realizar el cableado, utilice los botones de prioridad manual para verificar el correcto
funcionamiento del sistema. Pulse el botón asociado a la salida deseada para cerrar el relé. Los
botones de prioridad manual harán funcionar el OMX-CCO-8 de acuerdo con la configuración de
Configuración de opciones – Control por zonas
los interruptores de OPCIONES (véase
4.
Colocar de nuevo la tapa una vez finalizado el cableado.
OMX-CCO-8
COM +V MUX MUX
Configuración de opciones
Equipo AV
COM
COM
¡Advertencia! Cuando se conecten sistemas MWT, el GRX-CCO-8 se puede configurar de
Entrada
Input
modo que ambas salidas (ABIERTAS y CERRADAS) estén cerradas simultáneamente. Algunos
controladores MWT no permiten que ambas entradas ABIERTAS y CERRADAS estén cerradas
simultáneamente, ya que el motor puede sufrir daños. Consulte la guía de instalación de su
controlador MWT para verificar que el GRX-CCO-8 está configurado correctamente para su
controlador MWT.
Configuración del número de canales MWT
El número de canales MWT se puede configurar desde 0 hasta 4. Si el OMX-CCO-8 no se utiliza para
controlar sistemas MWT, el número de canales se debe configurar en 0.
Configure el número de canales utilizando los interruptores 1, 2 y 3 en el interruptor de OPCIONES
(véase el esquema más abajo).
ON
1
2
3
OPTIONS
ON
1
2
3
OPTIONS
ON
1
2
3
OPTIONS
).
3
NO
Salida 2
C
Salida 1
NO
C
Los terminales comunes
se deben unir.
Botón de prioridad manual
1 2 3 4 5
1 2 3 4 5
OPTIONS
ADDRESS
0 canales
4
5
1 canal
4
5
2 canales
4
5
Controlador MWT
COM
Abierta
Cerrada
Canal 1
ON
3 canales
1
2
3
4
5
OPTIONS
ON
4 canales
1
2
3
4
5
OPTIONS
Instrucciones de instalación del OMX-CCO-8
