Installatievoorschriften
Beschrijving
De OMX-CCO-8 biedt acht droog-contactsluituitgangen waarmee de besturing van audiovisuele
apparatuur van klanten kan worden geïntegreerd in lichtregelsystemen van Lutron. Daarnaast
kunnen met de OMX-CCO-8 gemotoriseerde vensterlichtregelaars worden bestuurd die compatibel
zijn met droog-contactsluitingangen. De OMX-CCO-8 is geschikt voor gebruik met GRAFIK 5000
GRAFIK 6000
- en GRAFIK 7000
-lichtregelsystemen.
®
™
Kenmerken
De OMX-CCO-8 bevat zowel normaal geopende (NO) als normaal gesloten (NC) contacten.
De OMX-CCO-8-uitgangen kunnen worden ingesteld als momentele of aangehouden uitgangen.
De uitgangen kunnen worden ingesteld als afzonderlijke uitgangen of als kanalen voor
gemotoriseerde vensterlichtregelaars.
Uitgangen die zijn ingesteld als kanalen voor gemotoriseerde vensterlichtregelaars, kunnen
worden ingesteld met geopende en gesloten uitgangen of met geopende, gesloten uitgangen
en stopuitgangen.
Met de knoppen voor handmatige overneming kan de systeembedrading worden getest.

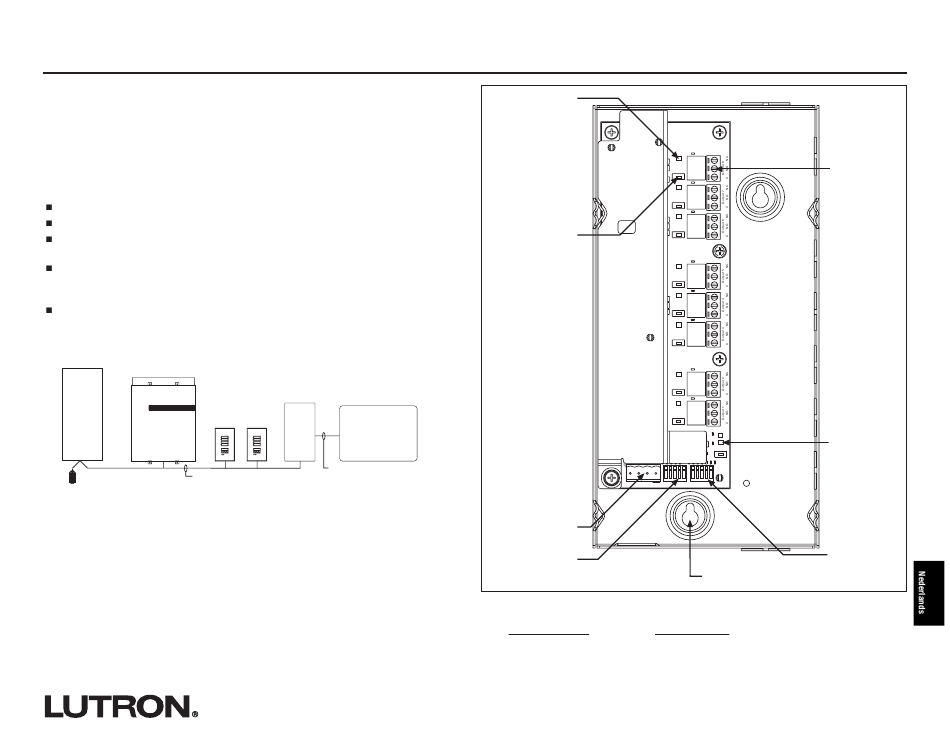

Systeemschema
Besturingsverbinding
LT-1
voor wandstation
-,
™
Audiovisuele
OMX-
apparatuur of
CCO-8
gemotoriseerde
vensterlichtregelaars
Klasse 2/PELV-
bedrading
Uitgangsstatus-LED
(identiek voor de 8
uitgangen)
Knoppen voor
handmatige overneming
(identiek voor de
8 uitgangen)
COM +V MUX MUX
Besturingsverbinding
Optieschakelaars
Nominaal uitgangsvermogen
Voedingsspanning
Ohmse belasting
0-30 V
30-42 V
Contactsluituitgang
OMX-CCO-8
Contactsluituitgan
gen (identiek voor
de 8 uitgangen)
Status-LED
1 2 3 4 5
1 2 3 4 5
OPTIONS
ADDRESS
Adresschakelaars
Montagegat (2x)
1,0 A
0,5 A
