Sistemas GRAFIK
Instrucciones de montaje
Descripción
El OMX-CCO-8 dispone de ocho salidas de contacto seco que integran el control del equipamiento
audiovisual del cliente en el sistema de control de iluminación Lutron. Además, el OMX-CCO-8 es capaz
de controlar unidades de control de sistemas motorizados de ventanas (MWT) que admitan contactos
secos como entradas. El OMX-CCO-8 está diseñado para ser usado con los sistemas de control de
iluminación GRAFIK 5000
, GRAFIK 6000
y GRAFIK 7000
™
®
Características
El OMX-CCO-8 dispone de contactos normalmente abiertos (NO) y normalmente cerrados (NC).
El OMX-CCO-8 se puede configurar con salidas momentáneas o sostenidas.
Las salidas se pueden configurar como salidas individuales o canales MWT.
Las salidas configuradas como canales MWT se pueden establecer con salidas ABIERTAS y
CERRADAS o con salidas, ABIERTAS, PARADAS y CERRADAS.
Los botones de prioridad manual permiten verificar el cableado del sistema.

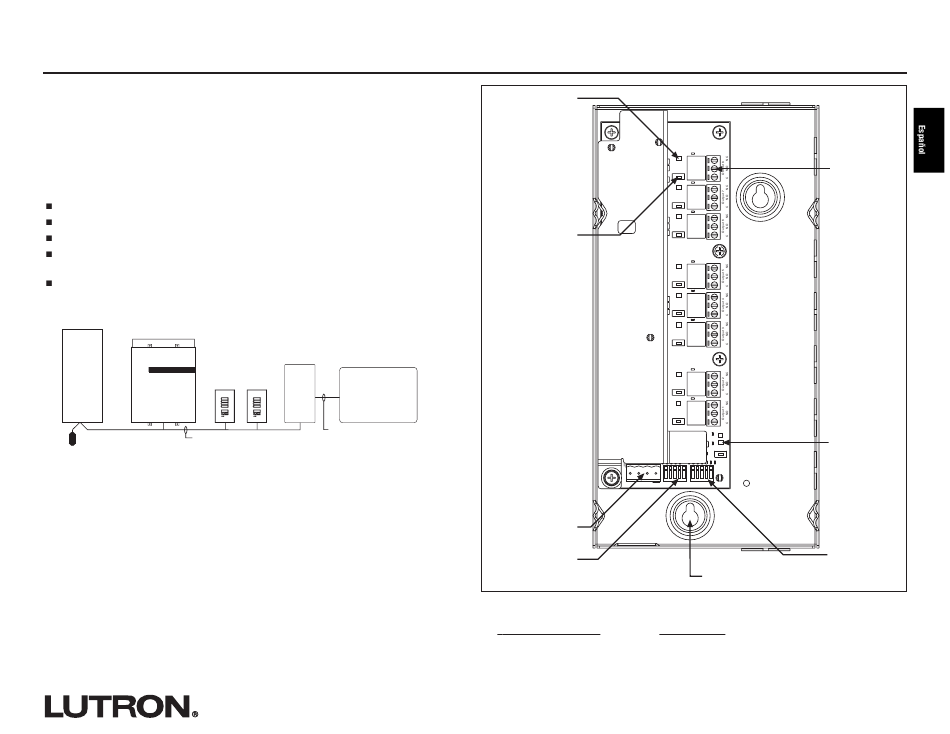

Esquema del sistema
Enlace de control de unidad
LT-1
de control de pared
.
™
OMX-
Equipamiento AV o
CCO-8
controles MWT
Cableado de
Clase 2 (PELV)
LED de estado de
salida (típico de 8)
Botones de prioridad
manual (típicos de 8)
COM +V MUX MUX
Enlace de control
Interruptores de
opciones
Datos característicos de salida
Voltaje de alimentación
Carga resistiva
0-30 V
30-42 V
Salida de contactos
OMX-CCO-8
Salidas de
contactos
(típicas de 8)
LED de estado
1 2 3 4 5
1 2 3 4 5
OPTIONS
ADDRESS
Interruptores
de dirección
Taladro de montaje (2x)
1,0 A
0,5 A
