Instalación

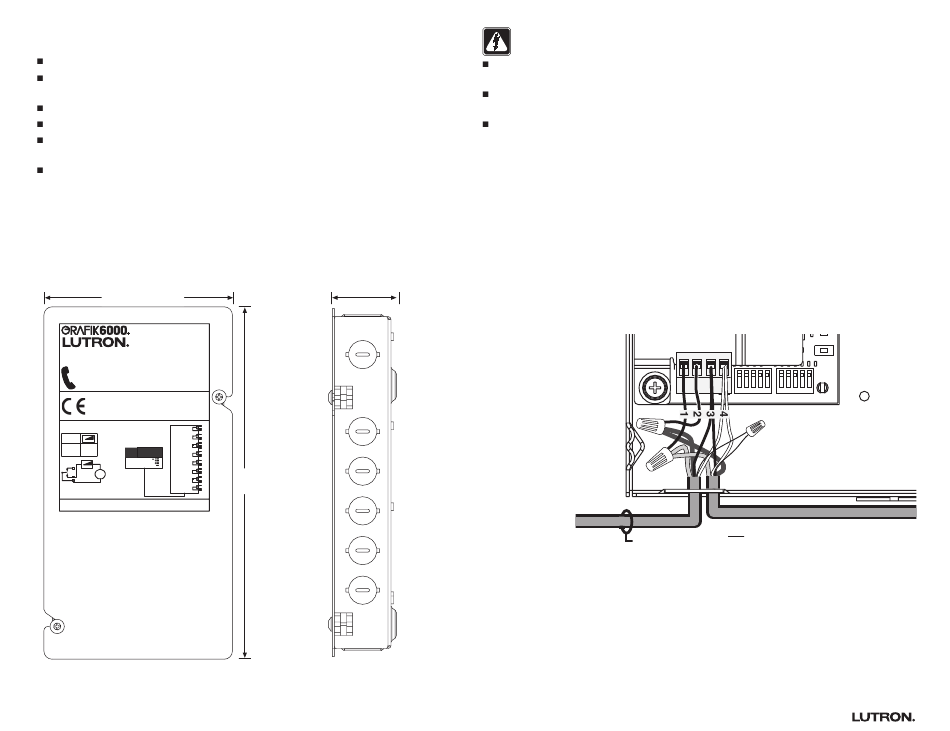

Montaje
Lutron recomienda que la instalación del OMX-CCO-8 sea realizada por un electricista cualificado.
El entorno en el que se instale el OMX-CCO-8 debe tener una temperatura ambiente de 32—104 °F
(0—40 °C).
Humedad inferior al 90%,sin condensación.
Monte el equipo sobre una superficie limpia y seca.
El método de montaje elegido debe ser capaz de soportar el peso y las fuerzas ejercidas durante
la instalación.
El OMX-CCO-8 no se deberá montar a una distancia superior a la longitud de cable máxima
especificada para el equipo AV o la unidad de control MWT, en su caso.
1.
Quitar la tapa superior soltando los dos tornillos.
2.
Marcar dos taladros en la superficie de montaje utilizando el OMX-CCO-8 como plantilla.
3.
Taladrar los agujeros.
4. Montar el OMX-CCO-8 utilizando 2 tornillos nº 8 (no incluidos)
OMX-CCO-8 (con la tapa montada)
146,1 mm
OMX-CCO-8
PELV (Class 2 USA)
Coopersburg, PA USA
www.lutron.com
US/Canada: 1-800-523-9466 Singapore: +65-6220-4666
Great Britain: +44-207-702-0657 Japan: +81-3-5575-8411
Deutschland: +49-30-9710-4590 Hong Kong: +852-2104-7733
Espana: +34-91-567-8479
France: +33-1–4470-7200
IEC/EN 60669-2-1
IP20
µ
8
7
V
R
0 - 30 1.0 A 6
30 - 42 0.5 A
5
GRX-CC0-8
4
NC
R L
3
Vdc
NO
V~
2
C
1
GRX-CCO v1.1 144-759 BR2 L20
Instrucciones de instalación del OMX-CCO-8
50,29 mm
273,1 mm
Cableado
¡Peligro!
Desconectar siempre el magnetotérmico o quitar el fusible general de la línea de
alimentación antes de realizar cualquier trabajo. De lo contrario podría sufrir graves lesiones.
No conectar la corriente de alimentación a terminales de bajo voltaje. El cableado incorrecto puede
producir lesiones personales o daños en el control u otros equipos.
Véase la Guía de Instalación del cuadro de procesador y/o los planos de instalación de
las especificaciones de cableado para los cables de alimentación y de datos (enlace de control OMX).
El OMX-CCO-8 se debe conectar con el sistema de control de iluminación Lutron usando un cableado
clase 2/PELV según el Código Eléctrico Nacional
métodos de cableado permitidos en su zona con el inspector eléctrico que le corresponda.
Enlace de control OMX - OMX-CCO-8 a la unidad de control OMX
1. Desconectar la alimentación.
2.
Quitar el aislamiento de los cables de modo que queden desnudos 10 mm de cable para cables
nº 18 AWG (1,0 mm 2 ).
3.
El cableado se deberá realizar en cadena (véase el Manual del instalador que se adjunta con la
unidad de control OMX para más información).
Conectar un par trenzado (dos hilos nº 18 AWG [1,0 mm
terminales del OMX-CCO-8. Para los terminales 1 y 2 se deberá utilizar cable nº 12 AWG (2,5 mm
Véase el esquema que figura más abajo para un cableado correcto.
4.
Conectar la alimentación.
OMX-CCO-8
Enlace de control
OMX
1: COM, 2: +V, 3: MUX, 4: MUX
2
Lutron
. Verifique los requisitos del código local y los
®
2
]) a los terminales 3 y 4 del bloque de
1 2 3 4
1 2 3 4 5 1 2 3 4 5
COM +V MUX MUX OPTIONS ADDRESS
Malla / pantalla
Enlace de control OMX
para
2
).
