Installation
Montage
Lutron empfiehlt, daß das OMX-CCO-8 nur von einem zugelassenen Elektriker installiert wird.
Die Umgebungstemperatur am Standort der OMX-CCO-8 muß im Bereich 0—40 °C
(32—104 °F) liegen.
Luftfeuchtigkeit kleiner als 90%, nicht kondensierend.
Montieren Sie das Gehäuse auf einer sauberen, trockenen Oberfläche.
Die Montagemethode muß das Gewicht der Einrichtungen und die bei der Montage auftretenden
Kräfte zuverlässig abstützen können.
Montieren Sie das OMX-CCO-8 nie weiter vom A/V-System oder von der Jalousiensteuerung
als die vom Hersteller festgelegte Höchstkabellänge vorgibt.
1.
Entfernen Sie durch Lockerung der zwei Schrauben die obere Abdeckung.
2.
Markieren Sie zwei Löcher auf der Montageoberfläche, wobei das OMX-CCO-8 als Vorlage
benutzt werden kann.
3.
Bohren Sie die Löcher.
4.
Montieren Sie das OMX-CCO-8 mit Hilfe der 2 Schrauben (nicht mitgeliefert)

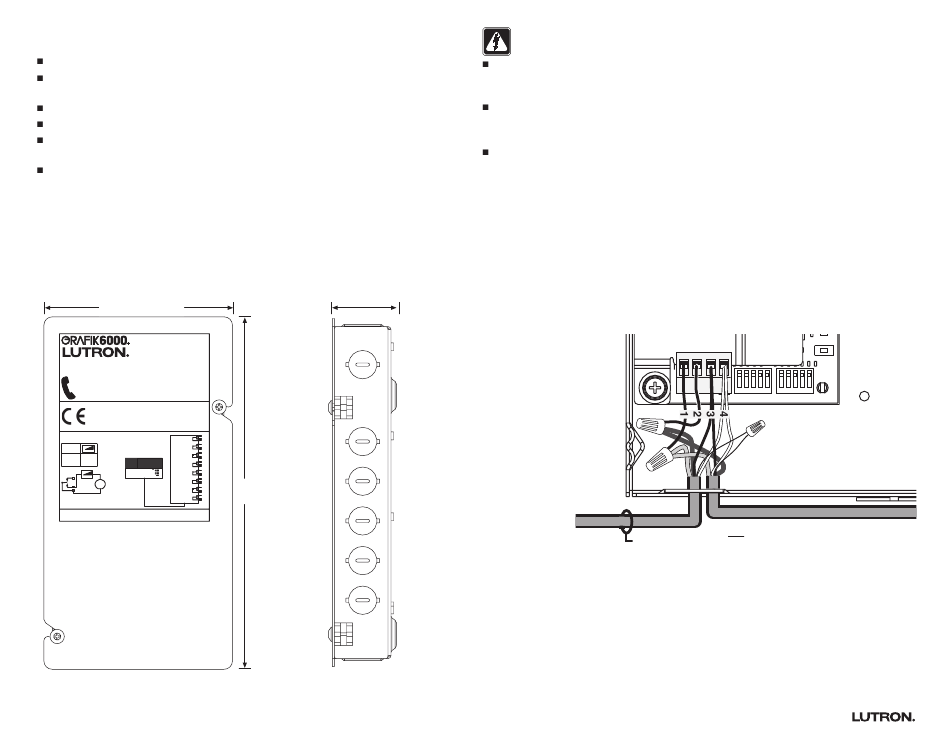

OMX-CCO-8 (mit Abdeckung)
146,1 mm (5-3/4 Zoll)
OMX-CCO-8
PELV (Class 2 USA)
Coopersburg, PA USA
www.lutron.com
US/Canada: 1-800-523-9466
Singapore:
+65-6220-4666
Great Britain: +44-207-702-0657
Japan:
+81-3-5575-8411
Deutschland: +49-30-9710-4590
Hong Kong:
+852-2104-7733
Espana:
+34-91-567-8479
France:
+33-1–4470-7200
IEC/EN 60669-2-1
IP20
µ
8
7
V
R
0 - 30
1.0 A
6
30 - 42
0.5 A
5
GRX-CC0-8
4
NC
R L
3
Vdc
NO
V~
2
C
1
GRX-CCO v1.1
144-759
BR2 L20
OMX-CCO-8 Installationsanweisungen
50,29 mm
(2 Zoll)
273,1 mm
(10-3/4 Zoll)
Verkabelung
Gefahr!
Schalten Sie den Strom immer am Sicherungsautomaten oder an der Hauptsicherung
aus, bevor Sie mit den Arbeiten beginnen, da es sonst zu schweren Verletzungen kommen kann.
Schließen Sie Netzspannungsleitungen nie an Niederspannungsklemmen an. Falsche Verdrahtung
kann zu Verletzungen von Personen, Beschädigungen der Steuerstelle oder anderer Einrichtungen zur
Folge haben.
Die Installationsanleitung des Prozessorschrankes und/oder
zur Verkabelung der Starkstrom- und Datenleitungen (OMX Bus-Leitung) enthalten die für
die Verkabelung geltenden Grenzen und Beschränkungen.
Das OMX-CCO-8 und das Lutron Lichtsteuersystem müssen den lokalen Vorschriften entsprechend
mit PELV-Bus-Leitungen verkabelt werden. Die in Ihrem Land geltenden Verkabelungsvorschriften
sind unbedingt einzuhalten.
OMX Bus-Leitung - OMX-CCO-8 zu OMX Steuerstelle
1.
Schalten Sie den Strom aus
2.
2
Von den 1,0 mm
(#18 AWG) Drähten 10 mm (3/8 Zoll) der Isolierung abmanteln.
3.
Die Einheiten müssen in einer Reihe ("Daisy Chain") miteinander verbunden werden
(weitere Informationen finden Sie in der Installationsanweisung der OMX Bedienstellen).
Schließen Sie ein 1,0 mm
2
(#18 AWG) abgeschirmtes, verdrilltes Leitungspaar an die Klemmen
3 und 4 des Klemmenblocks der OMX-CCO-8 an. Für Klemme 1 und 2 müssen 2,5 mm
Leitungen verwendet werden. Siehe unten das Schaltbild der richtigen Verkabelung.
4.
Schalten Sie den Strom wieder ein.
OMX-CCO-8
OMX Bus-Leitung
1: COM, 2: +V, 3: MUX, 4: MUX
2
Lutron
s Projektdokumentation
1 2 3 4
1 2 3 4 5
1 2 3 4 5
COM +V MUX MUX
OPTIONS
ADDRESS
Abschirmung
OMX Bus-Leitung
2
(#12 AWG)
