Lutron OMX-CCO-8 Installationsanweisungen Seite 11

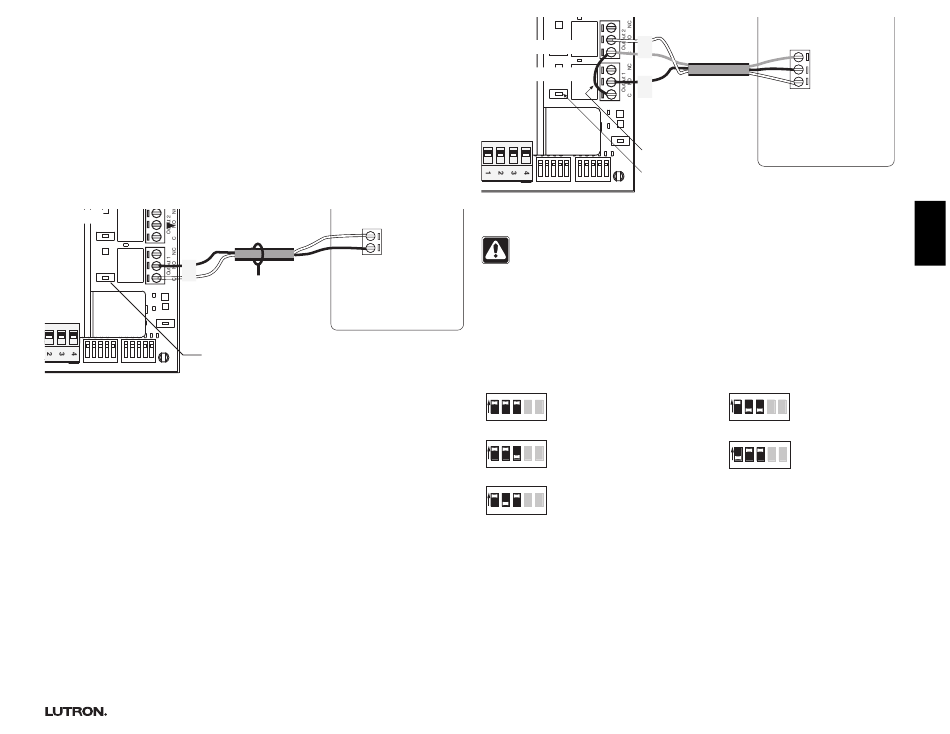

Ausgänge mit potentialfreien Kontakten - OMX-CCO-8 zu A/V - Systemen
1.
Sehen Sie in der Installationsanleitung der A/V-Einrichtung nach, ob Sie mit einem Öffner- oder
Schliesserkontakt arbeiten müssen. Das Schaltbild unten zeigt eine Verkabelung mit Öffnerkontakten.
2. Die Klemmenblöcke der OMX-CCO-8 können 0,5 mm
Sie die für Ihre Anwendung geeignete Kabelgröße. Schließen Sie das
OMX-CCO-8 und die A/V-Einrichtung wie im Schaltbild unten dargestellt an.
3.
Nach Beendigung der Verkabelung können Sie das System überprüfen in dem Sie die Relais manuell
öffnen / schliessen. Drücken sie die Taste, die dem gewünschten Ausgang zugeordnet ist,
um das Relais zu schließen. Die Ansteuerung des OMX-CCO-8 erfolgt entsprechend
der Einstellung der Optionsschalter (siehe Einstellung der Optionen - Zonensteuerung).
4.
Setzen Sie die Abdeckung nach Beendigung der Verkabelung wieder auf.
OMX-CCO-8
NO
C
Manueller Schalter
1 2 3 4 5 1 2 3 4 5
+V MUX MUX OPTIONS ADDRESS
Ausgänge mit potentialfreien Kontakten - OMX-CCO-8 zu Jalousiensteuerung
Hinweis: Die Anzahl der Jalousienkanäle und die Anzahl der Ausgänge pro Jalousienkanal müssen
eingestellt werden. Diese Einstellung hat Auswirkungen auf die Verkabelung der OMX-CCO-8.
Der Abschnitt Einstellung der Optionen enthält hierzu weitere Informationen.
1.
Sehen Sie in der vom Hersteller ausgegebenen Installationsanleitung der Jalousiensteuerung nach,
ob ein Öffner- oder Schliesserkontakt angeschlossen werden muss. Das Schaltbild rechts zeigt eine
Verkabelung mit Schliesserkontakten.
2.
Die Klemmenblöcke der OMX-CCO-8 können 0,5 mm
Benutzen Sie die für Ihre Anwendung geeignete Kabelgröße. Schließen Sie das OMX-CCO-8
und die Jalousiensteuerung wie im Schaltbild rechts dargestellt an. Dieses Diagramm zeigt
ein Jalousien mit zwei Relais pro Kanal.
Hinweis:
Die Massenklemmen müssen der Abbildung entsprechend verbunden werden.
3.
Nach Beendigung der Verkabelung können Sie das System überprüfen in dem Sie die Relais
manuell öffnen / schliessen. Drücken sie die Taste, die dem gewünschten Ausgang zugeordnet ist,
um das Relais zu schließen. Die Ansteuerung des OMX-CCO-8 erfolgt entsprechend der Einstellung
Einstellung der Optionen - Zonensteuerung
der Optionsschalter (siehe
4. Setzen Sie die Abdeckung nach Beendigung der Verkabelung wieder auf.
2 – 1,5 mm 2 Leitungen aufnehmen. Benutzen
A/V-Einrichtung
COM
COM
Eingang
Input
PELV-Verkabelung
2 – 1,5 mm 2 Leitungen aufnehmen.
).
OMX-CCO-8
NO
Ausgang 2
C
Ausgang 1
NO
C
Die Massenklemmen
müssen miteinander
verbunden werden.
Manueller Schalter
1 2 3 4 5 1 2 3 4 5
COM +V MUX MUX OPTIONS ADDRESS
Einstellung der Optionen
Warnung! Beim Steuern der Jalousien kann das GRX-CCO-8 so eingestellt werden, daß ihre
AUF- und AB-Kontakte gleichzeitig schließen. Bei einigen Jalousiensteuerungn dürfen die AUF-
und AB-Kontakte nicht gleichzeitig geschlossen werden, da der Motor hierdurch beschädigt
wird. Überprüfen Sie die Installationsanleitung Ihrer Jalousiensteuerung, um sicherzustellen,
daß das GRX-CCO-8 richtig für Ihre Jalousiensteuerung eingestellt wird.
Einstellung der Anzahl der Jalousienkanäle
Die Anzahl der Jalousienkanäle kann auf 0 bis 4 eingestellt werden. Falls das OMX-CCO-8 keine
Jalousien steuern soll, stellen Sie die Anzahl der Kanäle auf 0.
Stellen Sie die Anzahl der Kanäle mit Hilfe der OPTIONS-DIP-Schalter 1, 2, und 3 ein
(siehe Diagramm unten).
ON
0 Kanäle
1 2 3 4 5
OPTIONS
ON
1 Kanal
1 2 3 4 5
OPTIONS
ON
2 Kanäle
1 2 3 4 5
OPTIONS
3
Jalousiensteuerung
COM
Öffen
Schließen
Kanal 1
ON
3 Kanäle
1 2 3 4 5
OPTIONS
ON
4 Kanäle
1 2 3 4 5
OPTIONS
