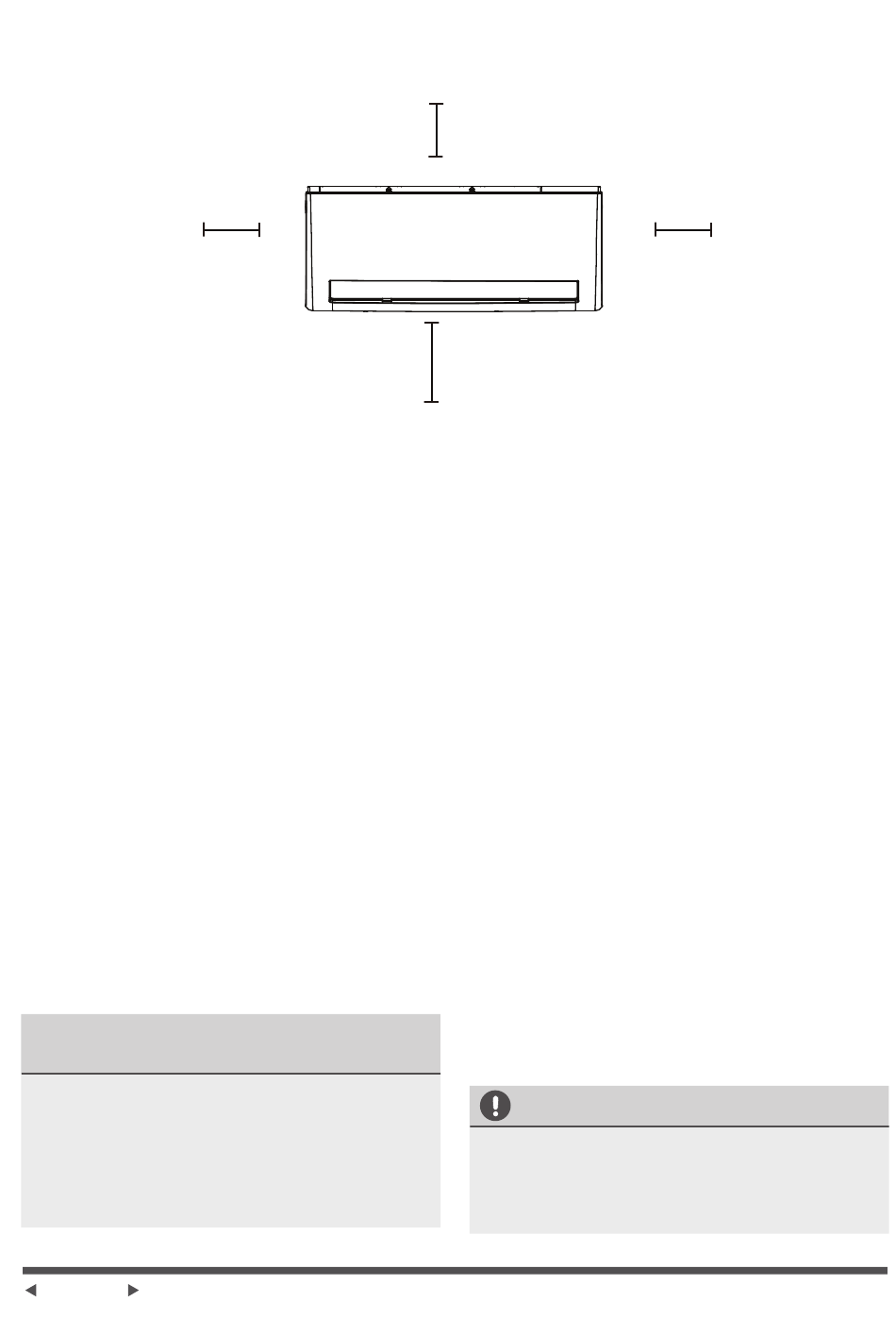

Consultați următoarea schemă pentru a asigura distanța adecvată de la tavan și de la pereți:
12cm (4.75in)
sau mai mult
Etapa 2: Atașare placă de montare pe
perete
Placa de montare este dispozitivul pe care veți
monta unitatea interioară.
1. Îndepărtați șurubul care atașează placa
de montare la partea din spate a unității
interioare.
2. Amplasați placa de montare pe perete
într-o locație care întrunește standardele
din etapa alegerii locației de instalare.
(Consultați secțiunea Dimensiunile Plăcii de
Montare pentru informații detaliate cu privire
la dimensiunile plăcii de montare).
3. Realizați orificii pentru șuruburile de
montare în locurile în care:
• au bolțuri și pot susține greutatea unității
• corespund orificiilor pentru șuruburi din
placa de montare
4. Asigurați placa de montare de perete cu
șuruburile incluse.
5. Asigurați-vă că placa de montare este
dreaptă pe perete
NOTĂ CU PRIVIRE LA PEREȚI DE BETON
SAU DIN CĂRĂMIDĂ:
Dacă peretele este din cărămidă, beton
sau material asemănător, realizați găuri de
5mm diametru (0,2 diametru) în perete și
introduceți diblurile incluse. Apoi asigurați
placa de montare de perete prin strângerea
șuruburilor direct în dibluri.
Page 12
15cm (5.9in)
sau mai mult
2.3m (90.55in) sau mai mult
Fig. 3.1-b
Etapa 3: Realizare orificiu perete pentru
conducte
Trebuie să realizați gaura din perete pentru
conducta de agent frigorific, conducta de
scurgere și cablul de semnal ce vor lega
unitatea interioară de cea exterioară.
1. Stabiliți locația orificiului din perete pe
baza poziției plăcii de montare. Consultați
capitolul Dimensiunile Plăcii de Montare
de pe pagina următoare pentru stabilirea
poziției optime. Orificiul din perete trebuie
să aibă un diametru de cel puțin de 65mm
(2,5in) și să aibă un unghi ușor înclinat
pentru a face scurgerea mai ușoară.
2. Utilizând un burghiu de 65 mm (2,5in),
realizați o gaură în perete. Asigurați-vă că
orificiul este în unghi ușor înclinat astfel
încât partea exterioară a orificiului să fie
mai jos decât cea interioară cu 5-7 mm (0,2-
0,275in). Acest lucru asigură scurgerea
adecvată a apei (Consultați Fig. 3.2)
3. Amplasați manșeta de protecția în orificiu.
Acest lucru protejează marginile și ajută la
etanșarea acesteia la finalizarea procesului
de instalare.
Realizând orificiul din perete, asigurați-
vă că veți evita cablurile, instalația și alte
componente sensibile.
12cm (4.75in)
sau mai mult
ATENȚIE
