Entlüftung; Bevor Sie Die Entlüftung Vornehmen - INVENTOR P9VI32-09WF Installationshandbuch

Entlüftung .
Vorarbeit und Anweisungen
Luft und andere Fremdkörper im Kühlkreislauf
können zu einem unnormalen Druckanstieg
führen, der die Klimaanlage beschädigen, die
Leistung beeinträchtigen und Verletzungen
verursachen kann. Verwenden Sie eine
Vakuumpumpe für die Entlüftung des
Kühlkreislaufs, um alle nicht brennbaren Gase
und Feuchtigkeit aus der Anlage zu entfernen
Die Entlüftung muss während der Erstinstallation
und wenn das Gerät an einen anderen Ort
versetzt wird, durchgeführt werden.
BEVOR SIE DIE ENTLÜFTUNG
VORNEHMEN
Vergewissern Sie sich, dass sowohl der hohe
o
als auch der niedrige Leitungsdruck zwischen
Innen- und Außengerät gemäß dem Abschnitt
Anschluss der Kältemittelleitungen dieses
Handbuchs vollständig angeschlossen sind.
Prüfen Sie, ob alle Kabel ordnungsgemäß
o
angeschlossen sind.
MC
Ehe Sie das Verteilerventil und die
Vakuumpumpe benutzen, lesen Sie bitte die
Gebrauchsanweisungen durch.
1. Schließen Sie die Ladeleitung des
2. Schließen Sie eine weitere Ladeleitung des
3. Öffnen Sie die Niederdruckseite des
4. Nehmen Sie die Vakuumpumpe in Betrieb, um
5. Aktivieren Sie die Vakuumpumpe für
MC

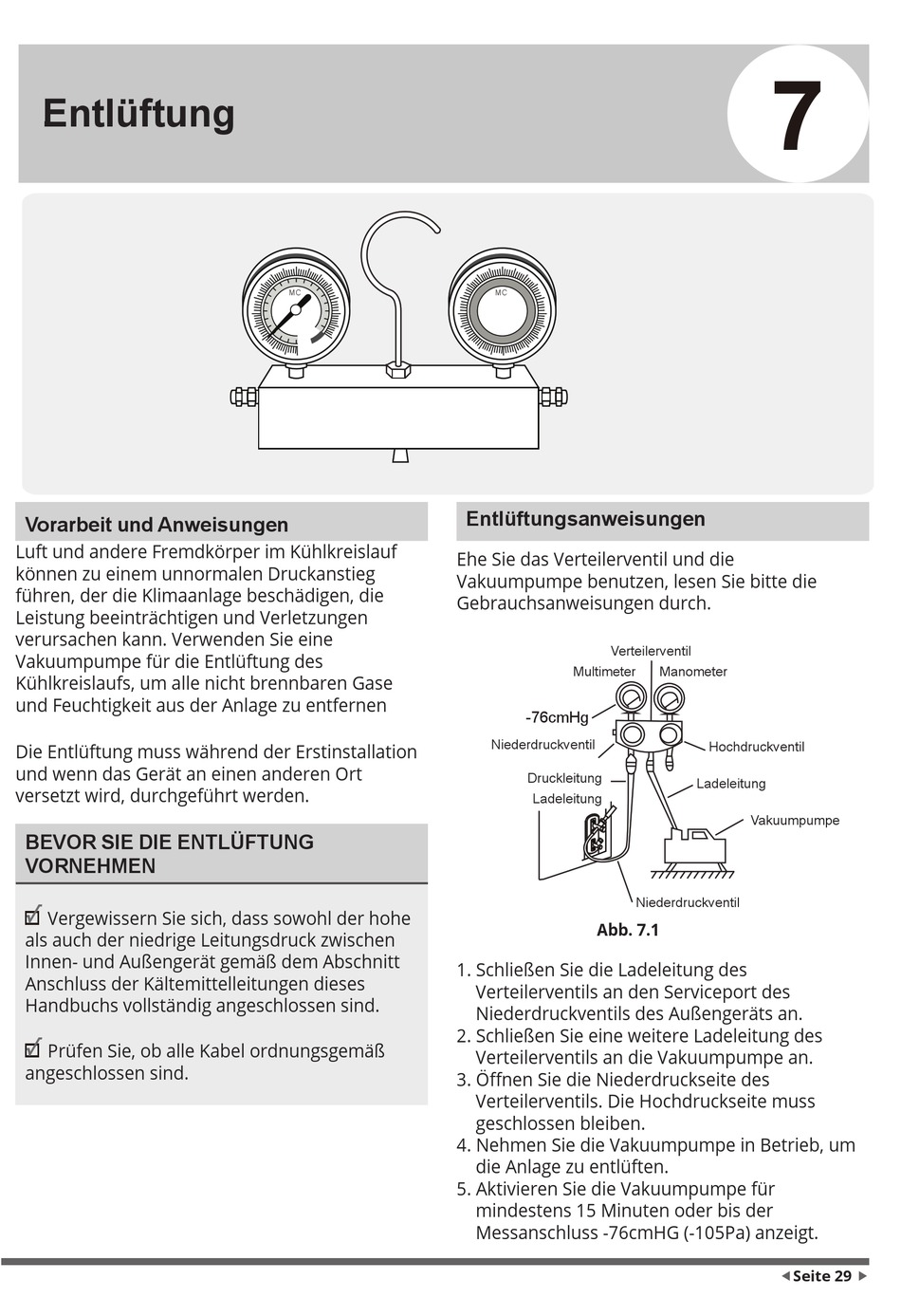

Entlüftungsanweisungen
Verteilerventil
Multimeter
-76cmHg
Niederdruckventil
Druckleitung
Ladeleitung
Niederdruckventil
Abb. 7.1
Fig. 6.1
Verteilerventils an den Serviceport des
Niederdruckventils des Außengeräts an.
Verteilerventils an die Vakuumpumpe an.
Verteilerventils. Die Hochdruckseite muss
geschlossen bleiben.
die Anlage zu entlüften.
mindestens 15 Minuten oder bis der
Messanschluss -76cmHG (-105Pa) anzeigt.
7
Manometer
Hochdruckventil
Ladeleitung
Vakuumpumpe
