ΣΗΜΕΙΩΣΤΕ ΤΙΣ ΠΡΟΔΙΑΓΡΑΦΕΣ
ΚΑΛΩΔΙΟΥ ΑΣΦΑΛΕΙΑΣ
Ο ηλεκτρολογικός πίνακας του κλιματιστικού εί-
ναι σχεδιασμένος με καλώδιο ασφαλείας ώστε να
παρέχει προστασία. Οι προδιαγραφές του καλω-
δίου ασφαλείας είναι τυπωμένες στον
ηλεκτρολογικό πίνακα, όπως:
Εσωτερική μονάδα: T5A/250VAC
Εξωτερική μονάδα (εφαρμόζεται σε μονάδες
που περιέχουν ψυκτικό R32 ή R290):
T20A/250VAC(<=18000Btu/h μοντέλα)
T30A/250VAC(>18000Btu/h μοντέλα)
ΣΗΜΕΙΩΣΗ: Οι ασφάλειες κατασκευάζονται
από κεραμικό υλικό.
1. Ετοιμάστε το καλώδιο για τη σύνδεση:
A. Χρησιμοποιήστε απογυμνοτές καλωδίων,
αφαιρέστε το πλαστικό περίβλημα και στα δυο
άκρα του καλωδίου ώστε να αποκαλυφθούν
περίπου 15 cm (6in) των καλωδίων
Β. Βγάλτε τη μόνωση από τις άκρες των
καλωδίων. Γ. Χρησιμοποιήστε πένσα για να
δημιουργήσετε απολύξεις τύπου U στις άκρες
των καλωδίων.
ΠΡΟΣΕΞΤΕ ΤΟ ΚΑΛΩΔΙΟ ΦΑΣΗΣ
Όταν πιέζετε μαζί τα καλώδια, βεβαιωθείτε ότι
έχετε ξεχωρίσει το καλώδιο φάσης από τα άλλα
καλώδια.
2. Ανοίξτε το μπροστινό πάνελ της εσωτερικής
μονάδας ξεβιδώνοντας τις βίδες σύμφωνα με
το Σχ. 4.7, το οποίο παρουσιάζει μεγάλο χώρο
για συνδέσεις καλωδίων.
3. Ανοίξτε το κάλυμμα καλωδίων να συνδέσετε το
καλώδιο.

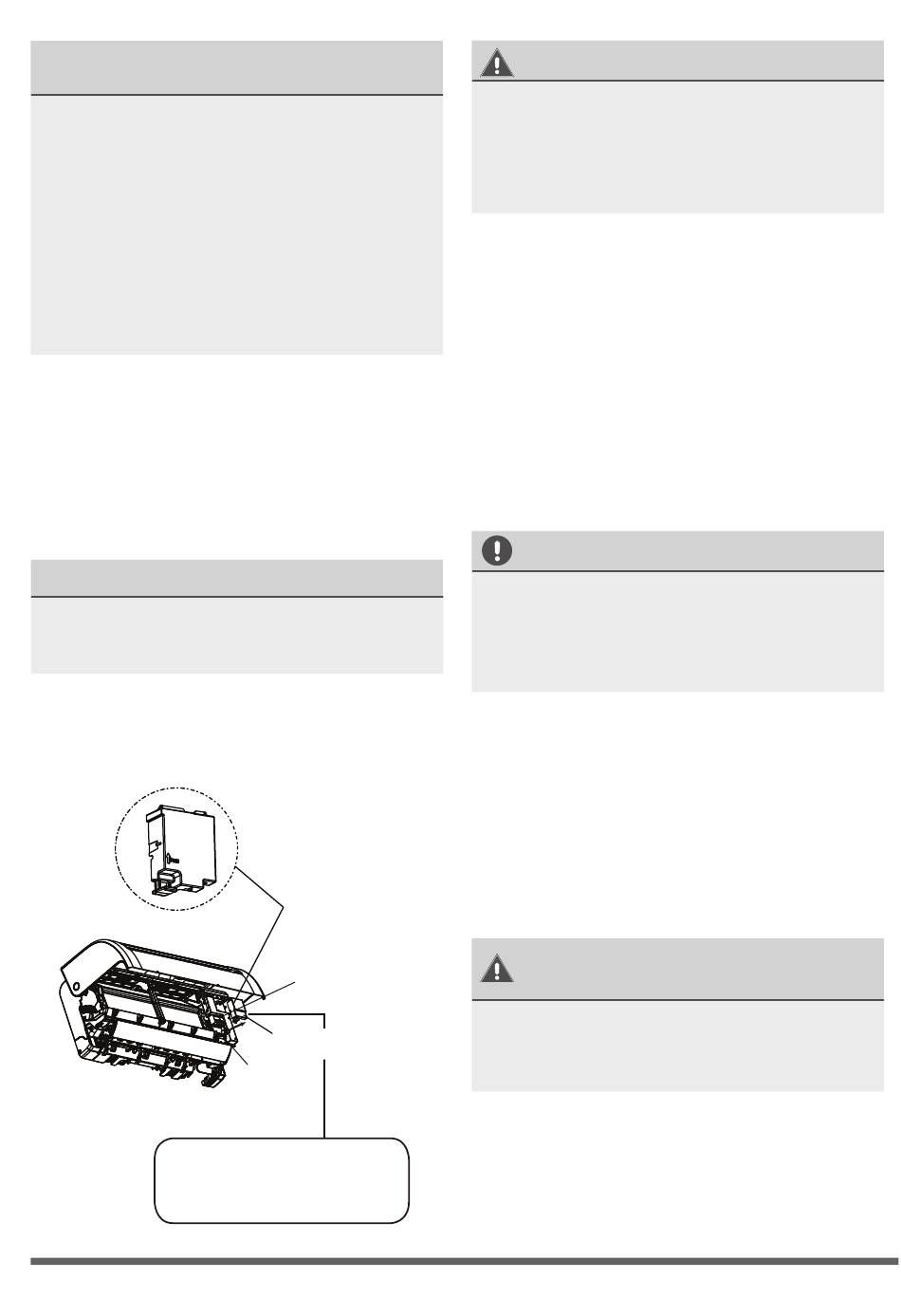

Σχ. 3.13
Fig. 3.13
Το Διάγραμμα Καλωδίων
βρίσκεται στο εσωτερικό μέρος
του καλύμματος καλωδίων της
ƒΣελίδα 18
Page 18
„
Τερματικό
Κάλυμμα
καλωδίου
Σφιγκτήρας
καλωδίου
εσωτερικής μονάδας.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΟΛΕΣ ΟΙ ΚΑΛΩΔΙΩΣΕΙΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ
ΑΠΟΛΥΤΑ ΣΥΜΦΩΝΕΣ ΜΕ ΤΟ ΔΙΑΓΡΑΜΜΑ
ΚΑΛΩΔΙΩΣΗΣ ΠΟΥ ΒΡΙΣΚΕΤΑΙ ΣΤΟ ΕΣΩΤΕΡΙΚΟ
ΜΕΡΟΣ ΤΟΥ ΚΑΛΥΜΜΑΤΟΣ ΚΑΛΩΔΙΩΝ ΤΗΣ
ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ.
4. Ξεβιδώστε τον σφιγκτήρα καλωδίου κάτω από
το τερματικό
5. Βλέποντας το πίσω μέρος της μονάδας,
αφαιρέστε το πλαστικό πάνελ στο κάτω μέρος
της αριστερής πλευράς.
6. Τροφοδοτήστε το καλώδιο σήματος μέσω
αυτής της υποδοχής, από το πίσω μέρος της
μονάδας στο μπροστινό.
7. Βλέποντας το μπροστινό μέρος της μονάδας,
ταιριάξτε τα χρώματα των καλωδίων με τα
ταμπελάκια στο τερματικό, ενώστε την επαφή
και σφιχτά βιδώστε κάθε καλώδιο στην
αντίστοιχη υποδοχή.
ΠΡΟΣΟΧΗ
ΜΗΝ ΜΠΛΕΚΕΤΕ ΤΑ ΚΑΛΩΔΙΟ ΤΑΣΗΣ
ΚΑΙ ΟΥΔΕΤΕΡΟΥ
Αυτό είναι επικίνδυνο και μπορεί να
προκαλέσει δυσλειτουργίες στο κλιματιστικό.
8. Αφότου ελέγξετε να βεβαιωθείτε ότι κάθε
σύνδεση είναι ασφαλής, χρησιμοποιήστε το
σφιγκτήρα καλω- δίων ώστε να συνδέσετε το
καλώδιο σήματος στη μονάδα. Βιδώστε τον
σφιγκτήρα καλωδίων προς τα κάτω γερά.
9. Αντικαταστήστε το κάλυμμα του καλωδίου στο
μπροστινό μέρος της μονάδας και το πλαστικό
κάλυμμα στο πίσω μέρος.
ΣΗΜΕΙΩΣΗ ΓΙΑ ΚΑΛΩΔΙΩΣΕΙΣ
Η ΗΛΕΚΤΡΟΛΟΓΙΚΗ ΣΥΝΔΕΣΗ
ΜΠΟΡΕΙ ΝΑ ΔΙΑΦΕΡΕΙ ΕΛΑΦΡΩΣ
ΜΕΤΑΞΥ ΤΩΝ ΜΟΝΑΔΩΝ.
