Benutzerhandbuch | Danfoss Gasfühler Typ DGS Modbus oder Servicetool Displaybedienung
4.9.1
Null-Kalibrierung
© Danfoss | DCS (ADAP-KOOL®) | 2019.01

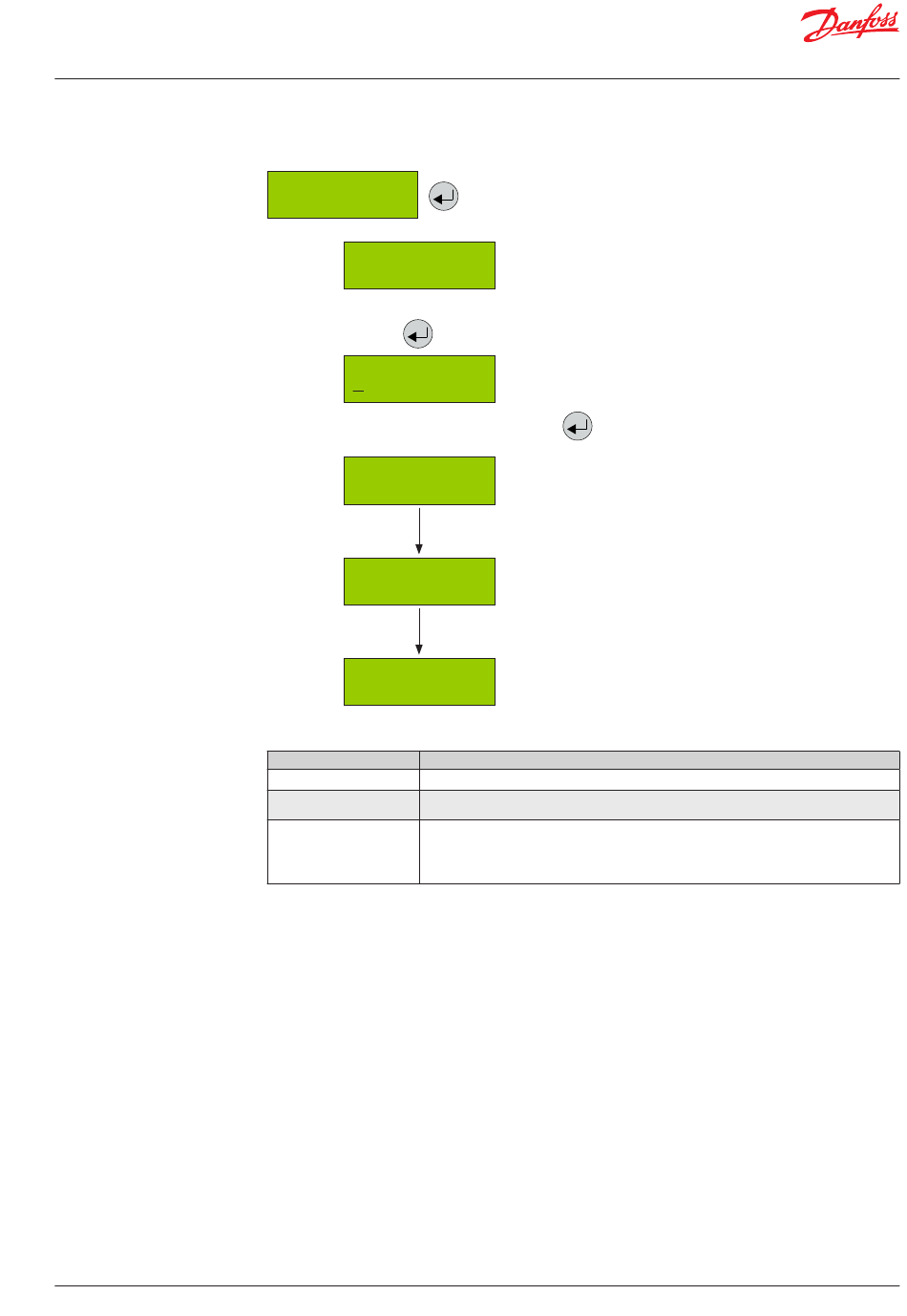

Der schrittweise Kalibriervorgang wird unten beschrieben.
Hinweis: Die spezifischen Anlaufzeiten müssen streng eingehalten werden, bevor mit dem
Kalibriervorgang begonnen wird.
Zero
DP 1
Zero
100 ppm
Das Prüfgas gemäß den Anweisungen anwenden.
Zero
90 ppm
Sobald der aktuelle Wert stabil ist,
abzuschließen.
Zero
SAVE
Zero
0 ppm
Zero
0 ppm
Während der Kalibrierphase können folgende Meldungen auftreten:
Meldung
Beschreibung
Aktueller Wert zu hoch
Falsches Gas für Nullpunkt-Kalibrierung
Erscheint, wenn das Fühlersignal den Nullpunkt nicht innerhalb der Zielzeit erreicht. Verschwindet
Aktueller Wert instabil
automatisch, sobald das Fühlersignal stabil ist.
Die Meldung „instabiler Wert" startet einen internen Timer. Ist der aktuelle Wert nach Ablauf der
Timer-Zeiteinstellung immer noch instabil, wird die Meldung angezeigt. Der Vorgang beginnt
Zeit zu kurz
von vorne. Ist der Wert stabil, wird der aktuelle Wert angezeigt und der Kalibriervorgang
fortgesetzt. Wird der Zyklus mehrere Male wiederholt, ist ein interner Fehler aufgetreten. Den
Kalibriervorgang anhalten und den Fühlerkopf austauschen.
Wird die Null-Offset-Kalibrierung abgebrochen, wird der Offset-Wert nicht aktualisiert. Der Fühlerkopf
verwendet weiterhin den „alten" Null-Offset-Wert. Zum Speichern aller Kalibrierungsänderungen muss
eine vollständige Kalibrierroutine durchgeführt werden.
Schritt 1: Display des aktuellen Werts
DP 1
Den Kalibriervorgang starten.
Schritt 2: Berechnung des neuen Nullpunkts
DP 1
Während der Berechnung läuft in Zeile 2 ein Unterstrich von
links nach rechts und der aktuelle Wert fällt auf Null.
drücken, um die Berechnung des neuen Werts
Schritt 3: Den neu berechneten Nullpunkt speichern, „SAVE"
DP 1
wird während der Ausführungsdauer der Funktion angezeigt.
Nach dem erfolgreichen Speichern des Werts erscheint auf
DP 1
der rechten Seite für kurze Zeit ein Quadrat = Nullpunkt-
Kalibrierung ist beendet und neuer Null-Offset erfolgreich
gespeichert.
Das Display springt automatisch zu Schritt 1: Display des neuen
DP 1
Nullpunkts.
RS8KD103 | 16
