9Pxmez11Ki - Mit Gemeinsamer Normal Und Bypass Ac Source - Eaton ModularEasy 9PXMEZ6Ki Installations- Und Bedienungsanleitungen

4. Anschluss der Stromkabel

4.2 9PXMEZ11Ki - mit gemeinsamer Normal und Bypass AC Source

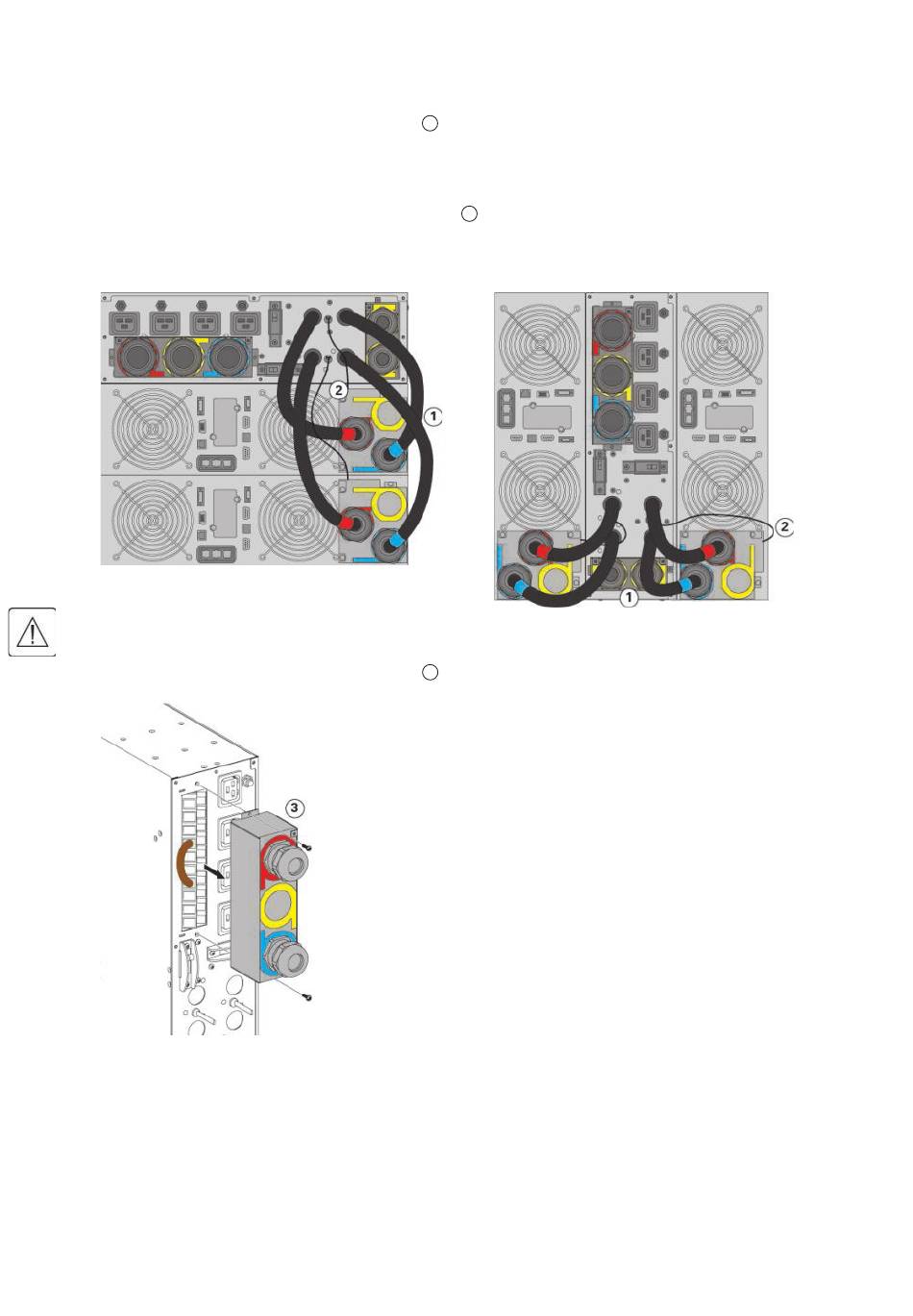

1. Schließen Sie die 4 integrierten Stromkabel
Beachten Sie die Farbcodierung an den Kabeln und der I/O-Abdeckung der USV (blau für UPS Input /
rot UPS Output) – nicht die USV-Eingang Bypass AC-Jumper zu entfernen in der USV I / O-Versicherung
- Nähere Informationen zur Prüfung des Anschlusses an die USV-Klemmenblöcke finden Sie im
Benutzerhandbuch der USV.
2. Schließen Sie die ModularEasy-Erkennungskabel
("MBP erkannt", siehe das USV-Benutzerhandbuch "614-09260").
Rack-Einbau
Das integrierte Netzkabel darf nicht verlängert oder verkürzt werden.
3. Ziehen Sie die ModularEasy I/O-Abdeckung
ModularEasy-Klemmleisten zugänglich zu machen.
Seite 16
an den I/O-Klemmleisten von USV1 und USV2 an.
1
an der dafür vorgesehenen USV-Steckbuchse an
2
Installation am Tower
ab, nachdem Sie die 2 Schrauben entfernt haben, um die
3
