3. Instalación
3.8 Requisitos de instalación

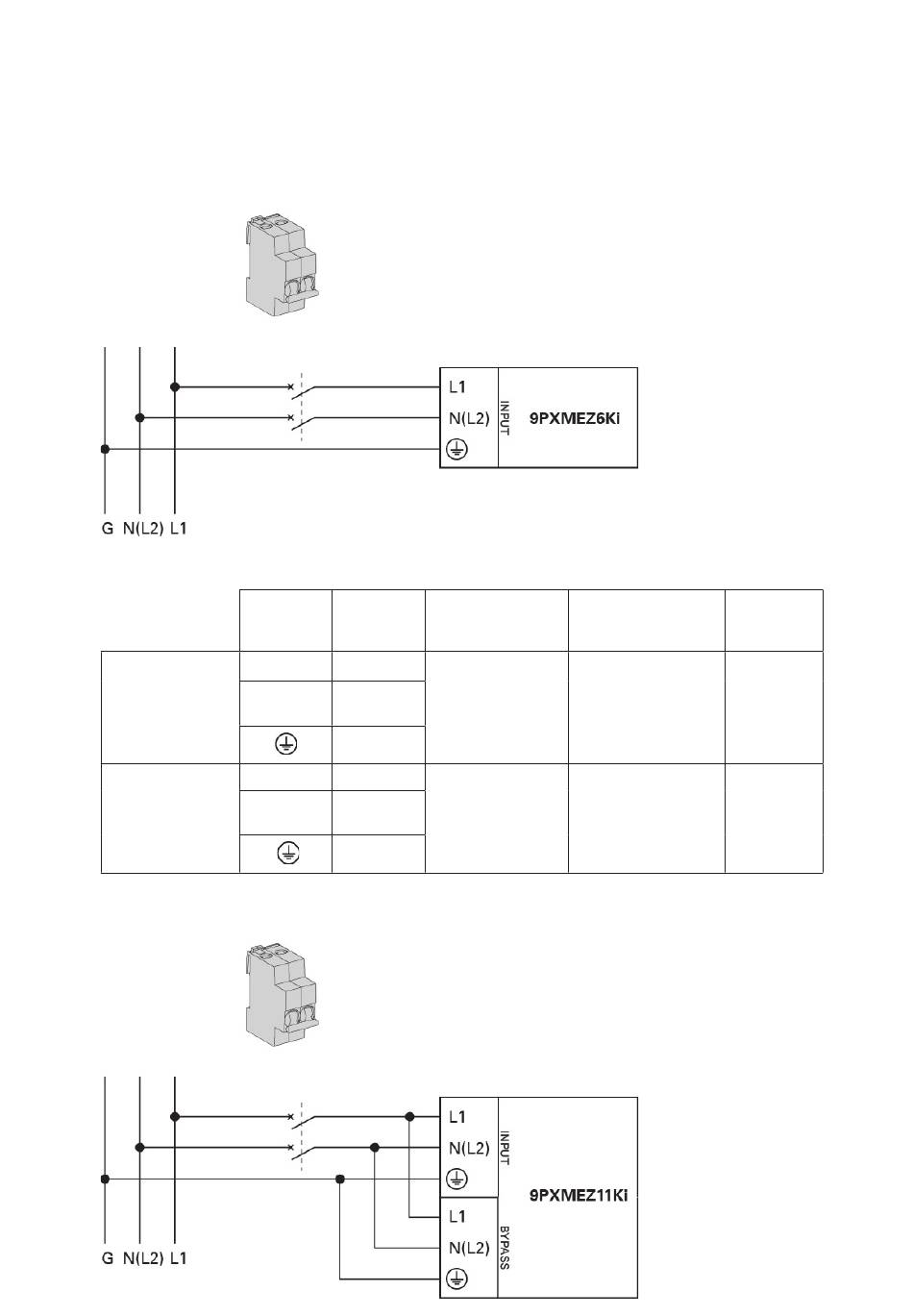

Secciones de cables y dispositivos de protección recomendados
3.8.1 9PXMEZ6Ki, de uso con el SAI 9PX6000 o 9PX5000
• Dispositivos de protección recomendados
• Secciones de cable recomendadas
9PXMEZ6Ki
Operación Paralelo
9PXMEZ6Ki
Sólo Redundancia
3.8.2 9PXMEZ11Ki, de uso con el SAI 9PX8000 o 9PX11000
• Dispositivos de protección recomendados de fuente de input común
Página 12
Curva D, 63 A para Operación Paralelo
Curva D, 32 A para Sólo redundancia
Disyuntor de dos polos
Posición del Función del
terminal cable
L1 Fase
N Neutro
(L2) (fase)
Masa
L1 Fase
N Neutro
(L2) (fase)
Masa
Para Operación Paralelo
Curva D, 125 A si se usa con SAI 9PX11000
Curva D, 100 A si se usa con SAI 9PX8000
Para Sólo Redundancia
Curva D, 63 A si se usa con SAI 9PX11000
Curva D, 50 A si se usa con SAI 9PX8000
Disyuntor de dos polos
Tamaño nominal Tamaño nominal de
cable de terminal cable de input
4-25 mm
2
10 mm
(12-4 AWG)
4-25 mm
2
6 mm
(12-4 AWG)
Curva D
del disyuntor
mínimo
(8 AWG) 63 A
2
(10 AWG) 32 A
2
