4. Подключение силовых кабелей
4.2 9PXMEZ11Ki – с общим Normal AC source и Bypass AC source

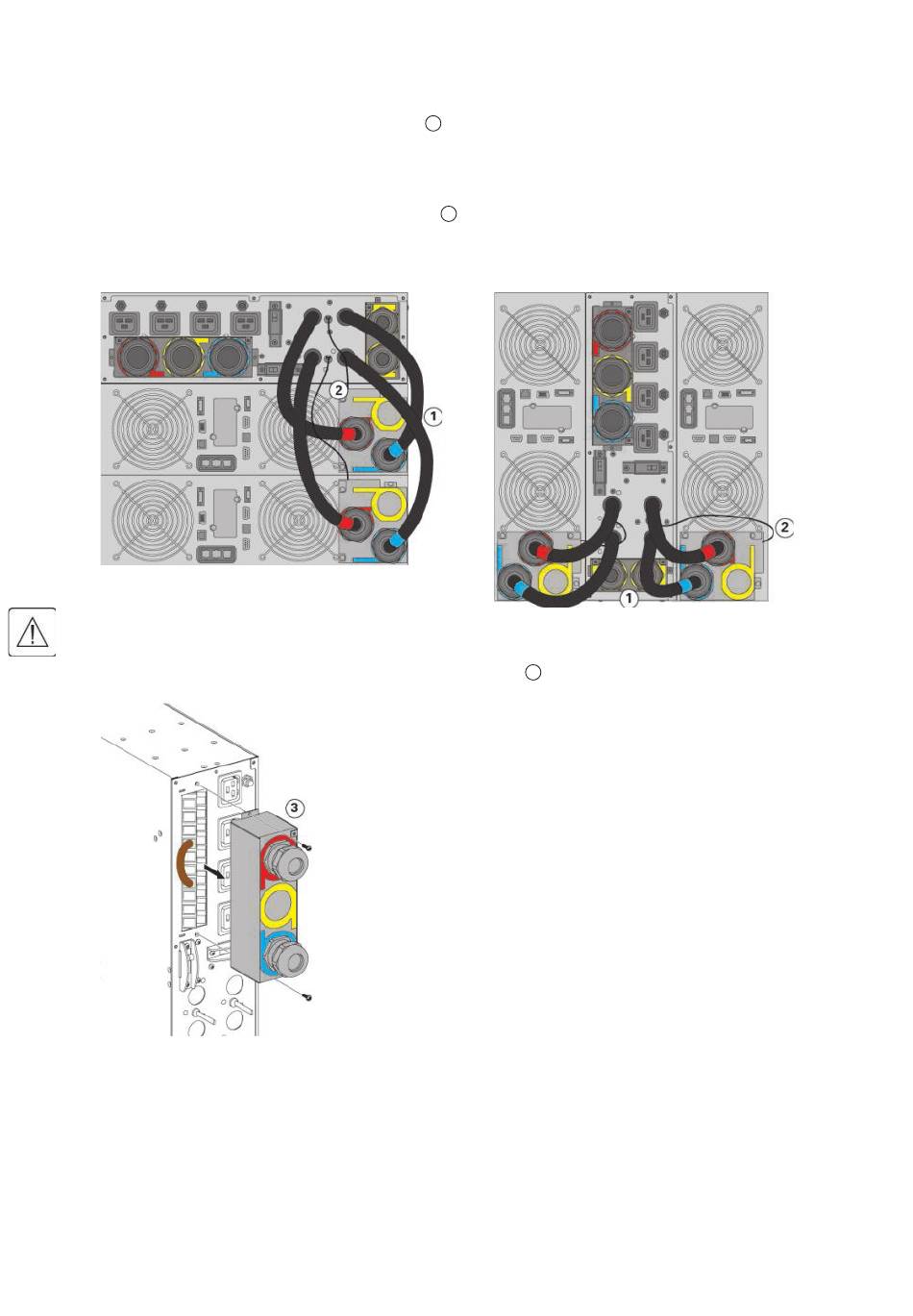

1. Подключите 4 соединенных силовых кабеля
согласно цветовой кодировке кабелей и крышки блока входа-выхода ИБП (синий цвет для входа ИБП,
красный цвет для выхода ИБП). Не удаляйте перемычку переменного тока на байпасном входе ИБП,
расположенную под крышкой блока входа-выхода ИБП. Для уточнения подключения к клеммным
колодкам ИБП обратитесь к руководству пользователя ИБП.
2. Подключите кабели обнаружения ModularEasy
("Обнаружен Внеш.байпас", см. руководство пользователя ИБП "614-09260").
Исполнение для установки в стойку
Не удлиняйте и не укорачивайте идущий в комплекте силовой кабель.
3. Чтобы получить доступ к клеммным колодкам ModularEasy,
входа-выхода.
Страница 16
к клеммным колодкам входа-выхода ИБП1 и ИБП2
1
к нужному разъему ИБП
2
Вертикальное исполнение
удалите 2 винта и сдвиньте крышку блока
3
614-09354-01_RU
