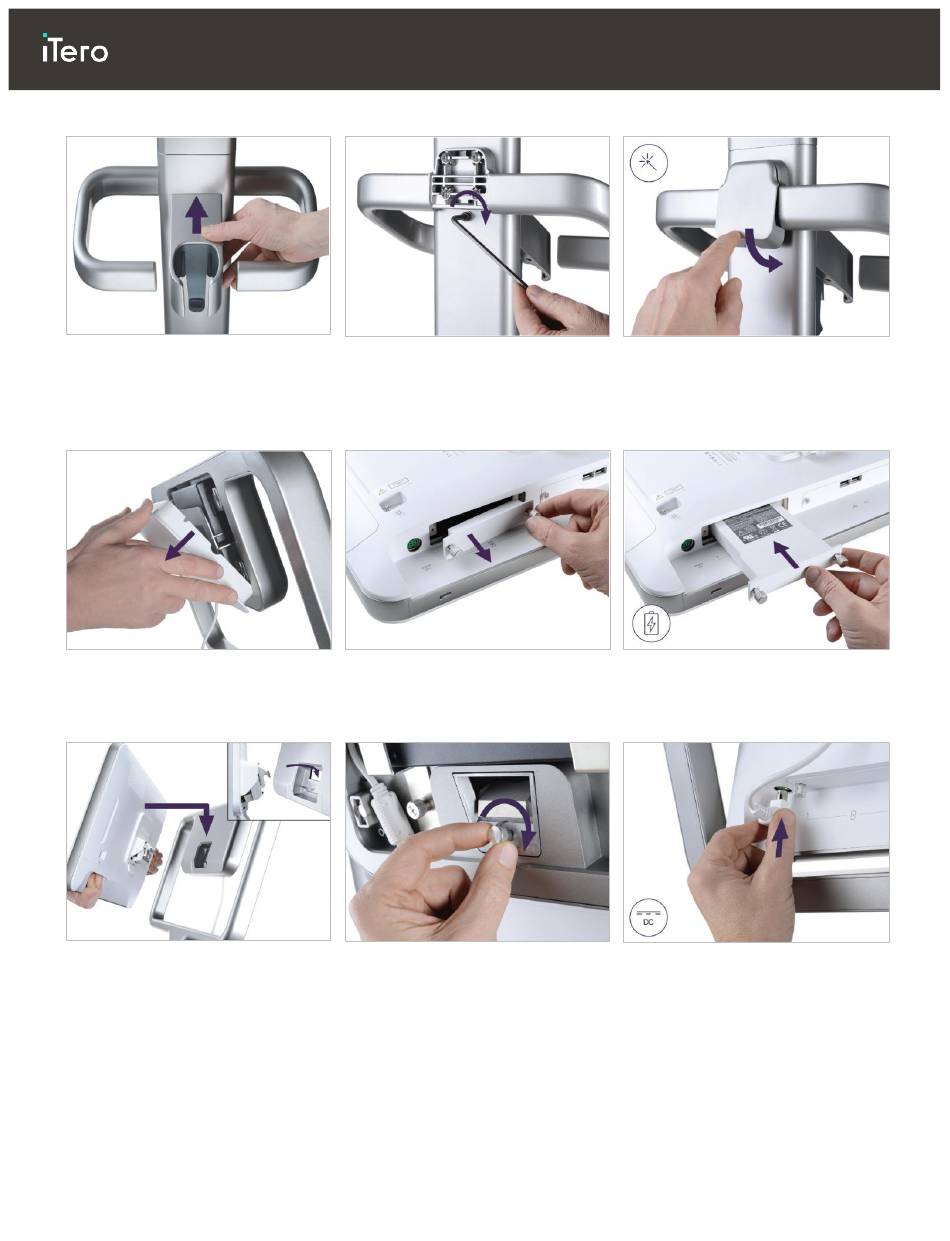

6. Halten Sie die Halterung fest.
9. Entfernen Sie die magnetische
Abdeckung von der Rückseite
des Rollenständer-Rahmens.
12. Heben Sie den Touchscreen an,
um ihn zu montieren.
10
7. Befestigen Sie die Rückseite
der Stabhalterung mit der
Inbusschraube mit dem kleineren
Inbusschlüssel.
10. Lösen Sie die Rändelschrauben
und entfernen Sie die
Batterieabdeckung.
13. Drehen Sie den Scanner
herum und ziehen Sie die
Rändelschraube fest, um den
Bildschirm zu sichern.
iTero Element 5D Benutzerhandbuch
8. Bringen Sie die Abdeckung
wieder hinter dem Griff an.
11. Schieben Sie den Akku in das
Akkufach und ziehen Sie die
Rändelschrauben fest.
14. Schließen Sie das Netzkabel an
den mit DC gekennzeichneten
Anschluss an, wie im nächsten
Bild dargestellt.
© 2019 Align Technology, Inc. Alle Rechte vorbehalten.
