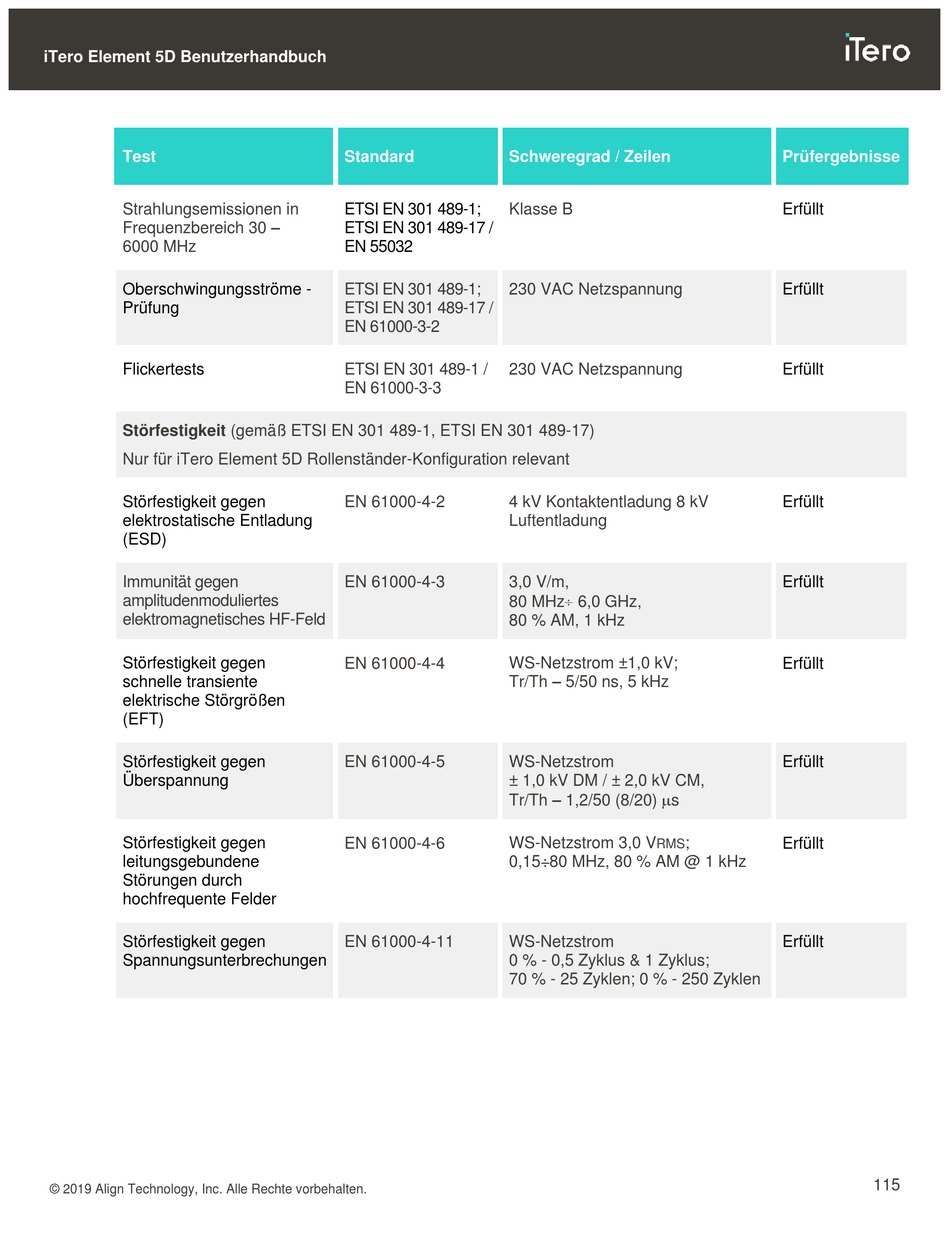

iTero Element 5D Benutzerhandbuch Seite 131

iTero Element 5D Benutzerhandbuch
Test
Strahlungsemissionen in
Frequenzbereich 30 –
6000 MHz
Oberschwingungsströme -
Prüfung
Flickertests
Störfestigkeit (gemäß ETSI EN 301 489-1, ETSI EN 301 489-17)
Nur für iTero Element 5D Rollenständer-Konfiguration relevant
Störfestigkeit gegen
elektrostatische Entladung
(ESD)
Immunität gegen
amplitudenmoduliertes
elektromagnetisches HF-Feld
Störfestigkeit gegen
schnelle transiente
elektrische Störgrößen
(EFT)
Störfestigkeit gegen
Überspannung
Störfestigkeit gegen
leitungsgebundene
Störungen durch
hochfrequente Felder
Störfestigkeit gegen
Spannungsunterbrechungen
© 2019 Align Technology, Inc. Alle Rechte vorbehalten.
Standard Schweregrad / Zeilen
ETSI EN 301 489-1;
Klasse B
ETSI EN 301 489-17 /
EN 55032
ETSI EN 301 489-1; 230 VAC Netzspannung
ETSI EN 301 489-17 /
EN 61000-3-2
ETSI EN 301 489-1 / 230 VAC Netzspannung
EN 61000-3-3
EN 61000-4-2 4 kV Kontaktentladung 8 kV
Luftentladung
EN 61000-4-3 3,0 V/m,
80 MHz 6,0 GHz,
80 % AM, 1 kHz
WS-Netzstrom ±1,0 kV;
EN 61000-4-4
Tr/Th – 5/50 ns, 5 kHz
EN 61000-4-5 WS-Netzstrom
± 1,0 kV DM / ± 2,0 kV CM,
Tr/Th – 1,2/50 (8/20) s
EN 61000-4-6 WS-Netzstrom 3,0 V
0,15÷80 MHz, 80 % AM @ 1 kHz
EN 61000-4-11 WS-Netzstrom
0 % - 0,5 Zyklus & 1 Zyklus;
70 % - 25 Zyklen; 0 % - 250 Zyklen
Prüfergebnisse
Erfüllt
Erfüllt
Erfüllt
Erfüllt
Erfüllt
Erfüllt
Erfüllt
; Erfüllt
RMS
Erfüllt
115
