IKAR HWDB 2 Prüfbuch Und Gebrauchsanleitung Seite 17

Instrucciones para el correcto
montaje del mosquetón giratorio
3.
1.
2.

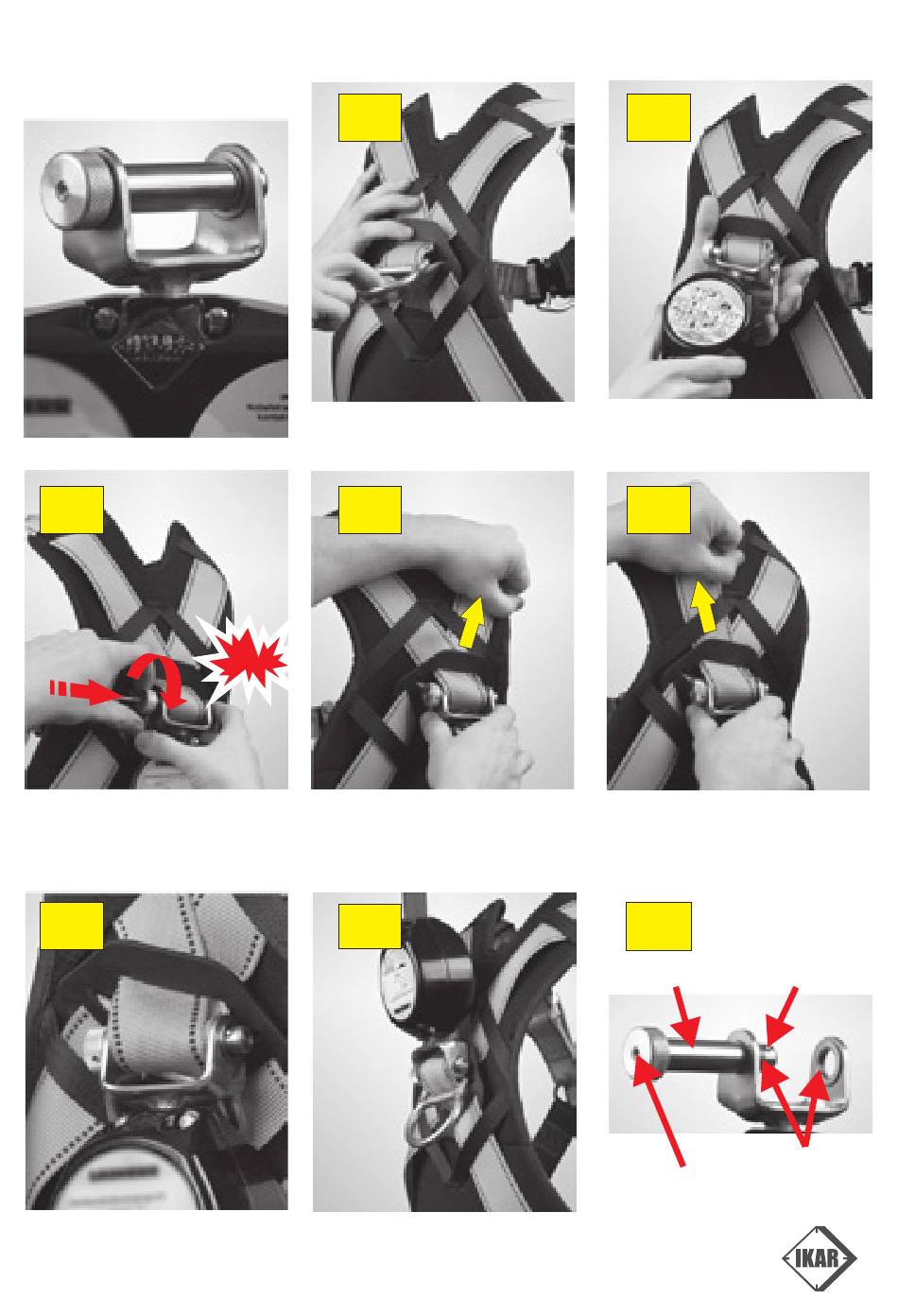

Apretar el pasador bloqueador con
disco esférico y girar la espiga
hacia la derecha. Los discos
esféricos se engatillan y se
oye un " CLIC
6.
Las correas están ahora tensas.
El aparato está óptimamente
colocado.
1.
Agarrar firmemente la placa
dorsal. Hacer un lazo con
el anillo en forma de D.
4.
3.CLIC!
Apretar el lazo de la correa
empezando por la inferior.
".
7.
El aparato ha quedado colocado
por encima del anilloen forma de D.
ESPAÑOL
17
2.
Montar el mosquetón giratorio
en el lazo por encima del
anillo en forma de D.
5.
Apretar ahora el lazo
de la correa superior.
Mosquetón giratorio
8.
IKAR abierto
Bloqueador
Espiga
con disco esférico
Pasador bloqueador
con disco esférico
Rosca
