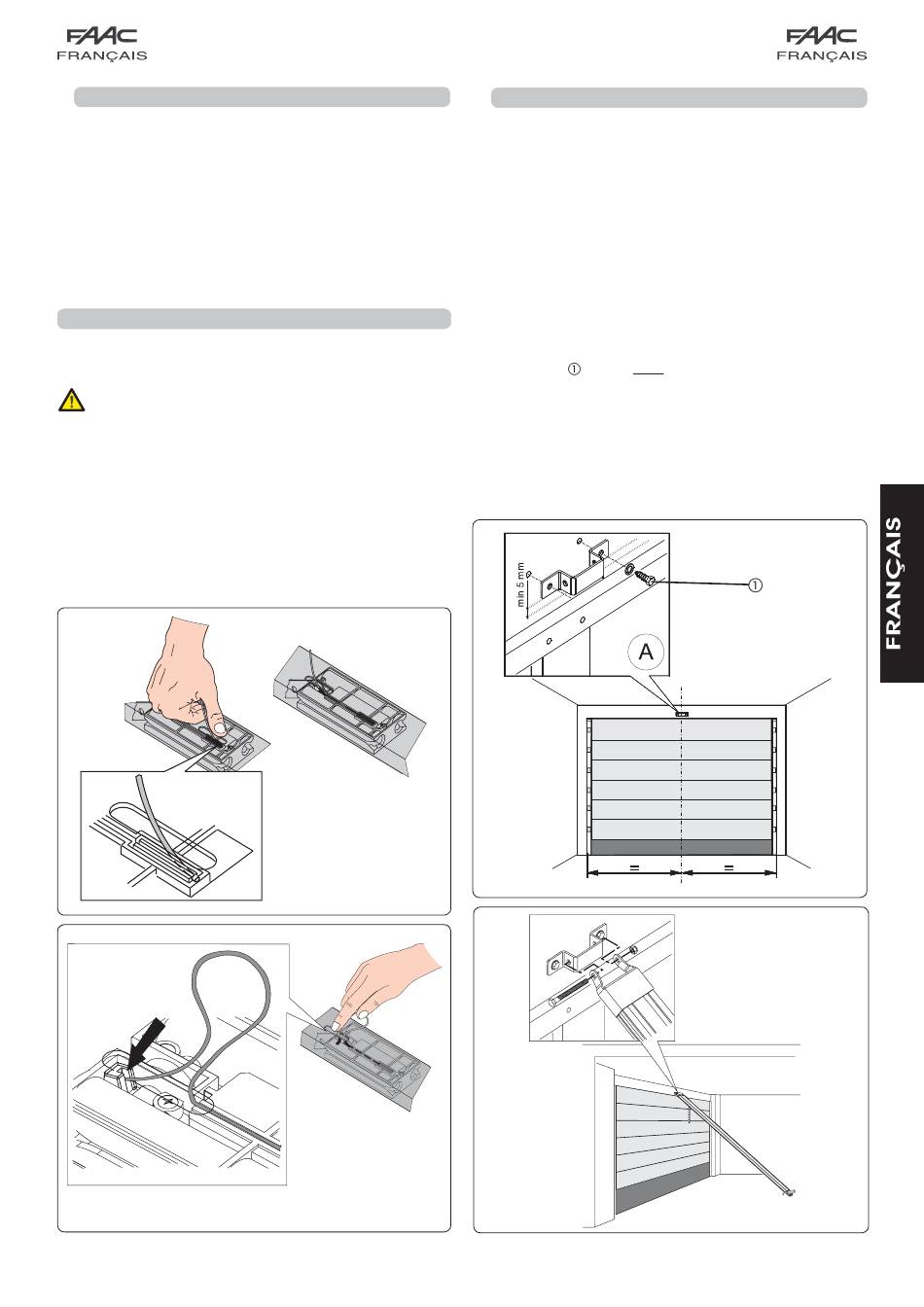

6.3 Déverrouillage externe (en option)
Si l'on a prévu d'installer le système de déverrouillage externe,
préparer le fil avant de commencer l'installation:
1) Débloquer le chariot (voir par. 7.4. point 3) et l'amener au
niveau de la rainure située sur le dessus du rail de guidage.
2) Introduire la cosse du fil dans son logement de couleur rouge
(Fig. 10).
3) Faire reculer le chariot vers le groupe de l'embrayage de
la traction jusqu'à ce que le trou de passage sur le chariot
coïncide avec la rainure et y passer le fil dénudé (Fig. 11).
4) Extraire totalement le fil de la partie inférieure du chariot.
5) Enrouler le fil sur lui-même pour éviter qu'il ne représente
une gêne durant l'installation du rail de guidage.

7 INSTALLATION

- Afin de travailler en toute sécurité, on conseille d'installer
l'opérateur en laissant la porte complètement
fermée.
- Utiliser tous les points d'ancrage prévus.
- Les systèmes de fixation doivent être indiqués pour le
type de support et suffisamment solides.
- Se protéger le visage et les mains de façon adéquate
durant les opérations de perçage.
- Lire ce chapitre jusqu'au bout avant de commencer
l'installation.

7.1 Rail de guidage

Après avoir terminé les opérations préliminaires d'assemblage,
on peut commencer l'installation du rail de guidage comme
suit:
1) Tracer sur le linteau une ligne correspondant au centre
vertical de la porte (Fig. 12).
2) Tracer sur le linteau une ligne horizontale correspondant
à la hauteur maximale atteinte par la porte au cours du
mouvement (voir Fig. 4).
3) Positionner la patte de fixation de la patte d'attache
antérieure avec le bord inférieur au moins 5 mm au-dessus
du point d'intersection des lignes et centré par rapport à la
ligne verticale (Fig. 12). Consulter également le paragraphe
7.2. pour le positionnement correct de la patte par rapport
au point d'attache sur la porte.
4) Marquer les deux points de fixation.
5) Procéder au perçage et au montage, par l'intermédiaire
des vis (ref.
6) Positionner le rail de guidage au sol et perpendiculaire à la
porte.
7) Soulever le rail par la patte d'attache antérieure et assembler
cette dernière à la patte de fixation au moyen de la vis
passante et de l'écrou (Fig. 13).
Fig. 10
Fig. 11
7
Fig. 12) NON fournies.
Fig. 12
Fig. 13
