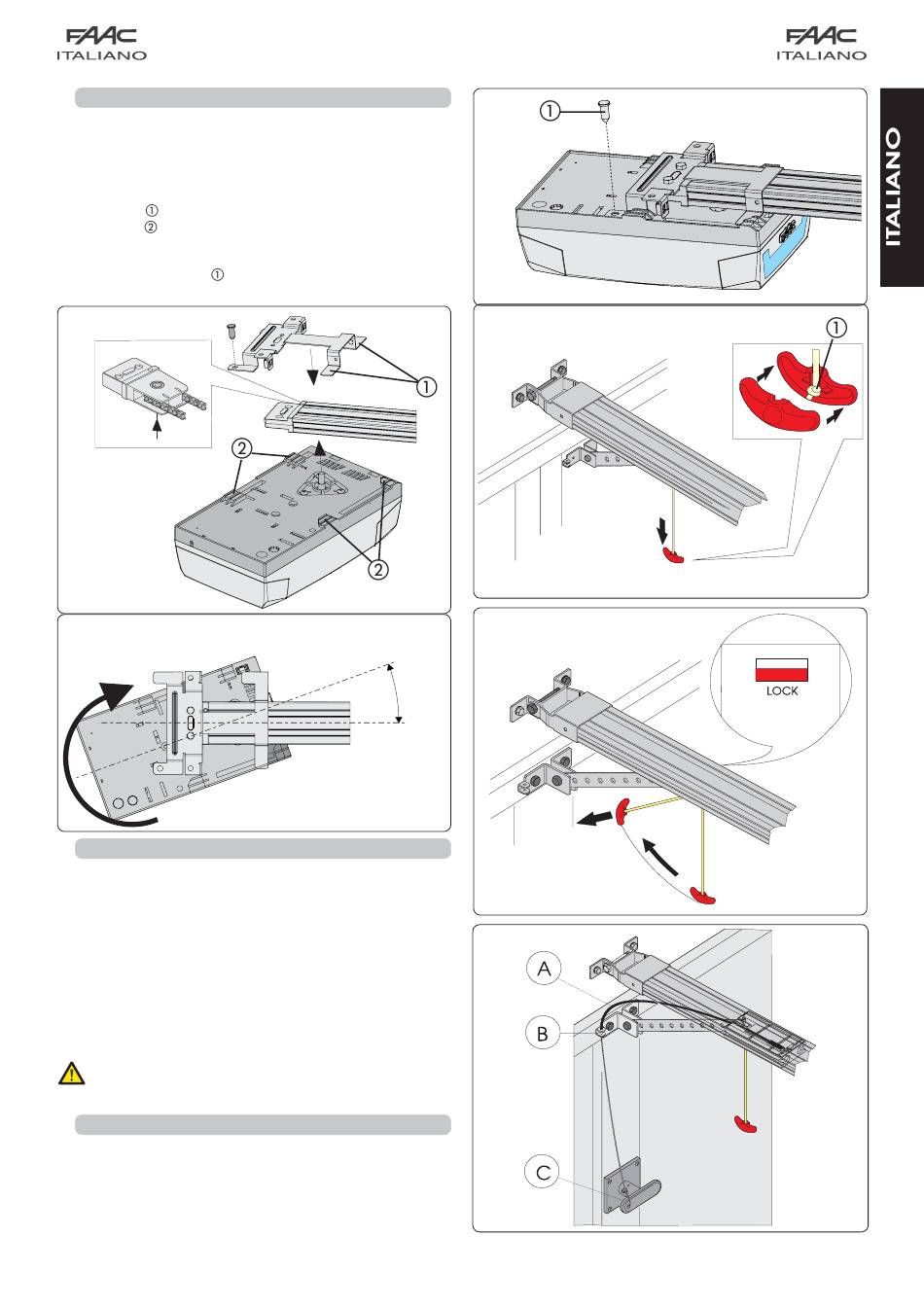

7.3 Operatore

Una volta assemblato l'attacco posteriore con la guida di scor-
rimento e terminata l'installazione della guida di scorrimento
stessa, si può procedere al montaggio dell'operatore:
1) Tenendo inclinato di 15°/20° l'operatore (Fig. 20), inserire l'al-
berino del motoriduttore nell'innesto presente nell'attacco
posteriore della guida di scorrimento e avvicinare le alette
(Fig. 19 rif.
) alle sedi sul fondo della base dell'operatore
(Fig. 19 rif.
).
2) Ruotare l'operatore nel senso di Fig. 20 fino a raggiungere la
posizione di Fig. 21 ed inserire la spina nel foro dell'attacco
posteriore (Fig. 21 rif.
).

7.4 Sblocco automazione

1) Definire l'altezza del pomello di sblocco, considerando che
esso deve trovarsi ad un'altezza non superiore a 180 cm da
terra, e tagliare la fune in eccesso.
2) Realizzare un nodo al capo della fune ed assemblare la
maniglia di sblocco (Fig. 22).
3) Tirare la maniglia di sblocco verso il basso e controllare che
sia possibile muovere manualmente la porta (Fig. 22).
4) Tirare la maniglia di sblocco orizzontalmente in direzione del-
la porta (Fig. 23). Controllare che, al rilascio della maniglia,
la finestrella LOCK posta sotto al carrello sia di colore rosso.
Muovere manualmente la porta fino a ritrovare il punto di
aggancio del carrello.
Attenzione: evitare che persone, animali od oggetti si
trovino nella zona di movimento della porta durante la
manovra di sblocco.

7.5 Sblocco esterno

Se l'automazione è dotata di sblocco esterno, terminarne l'in-
stallazione già avviata (vedi par. 6.3.):
1) Tagliare a misura la guaina del cavetto (Fig. 24 rif. A).
2) Infilare il cavetto nella guaina e farlo passare nell'apposito
occhiello dell'attacco sulla porta (Fig. 24 rif. B).
3) Tagliare a misura il cavetto ed assemblarlo con la leva in-
terna della maniglia di sblocco (Fig. 24 rif. C).
Fig. 19
15°/20°
Fig. 20
9
Fig. 21
Fig. 22
Fig. 23
Fig. 24
