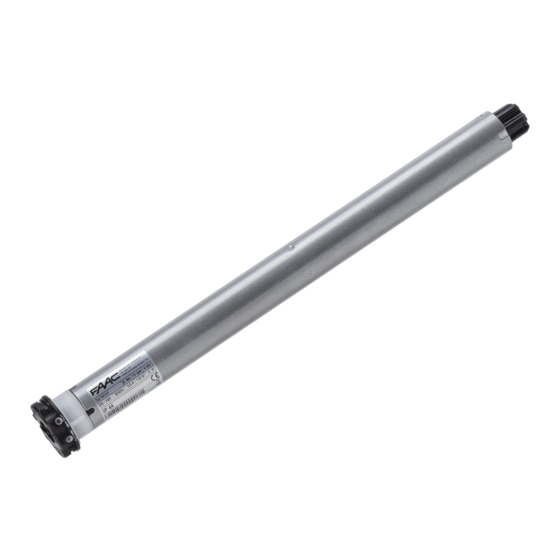

FAAC TM2 R Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für FAAC TM2 R
Inhaltszusammenfassung für FAAC TM2 R

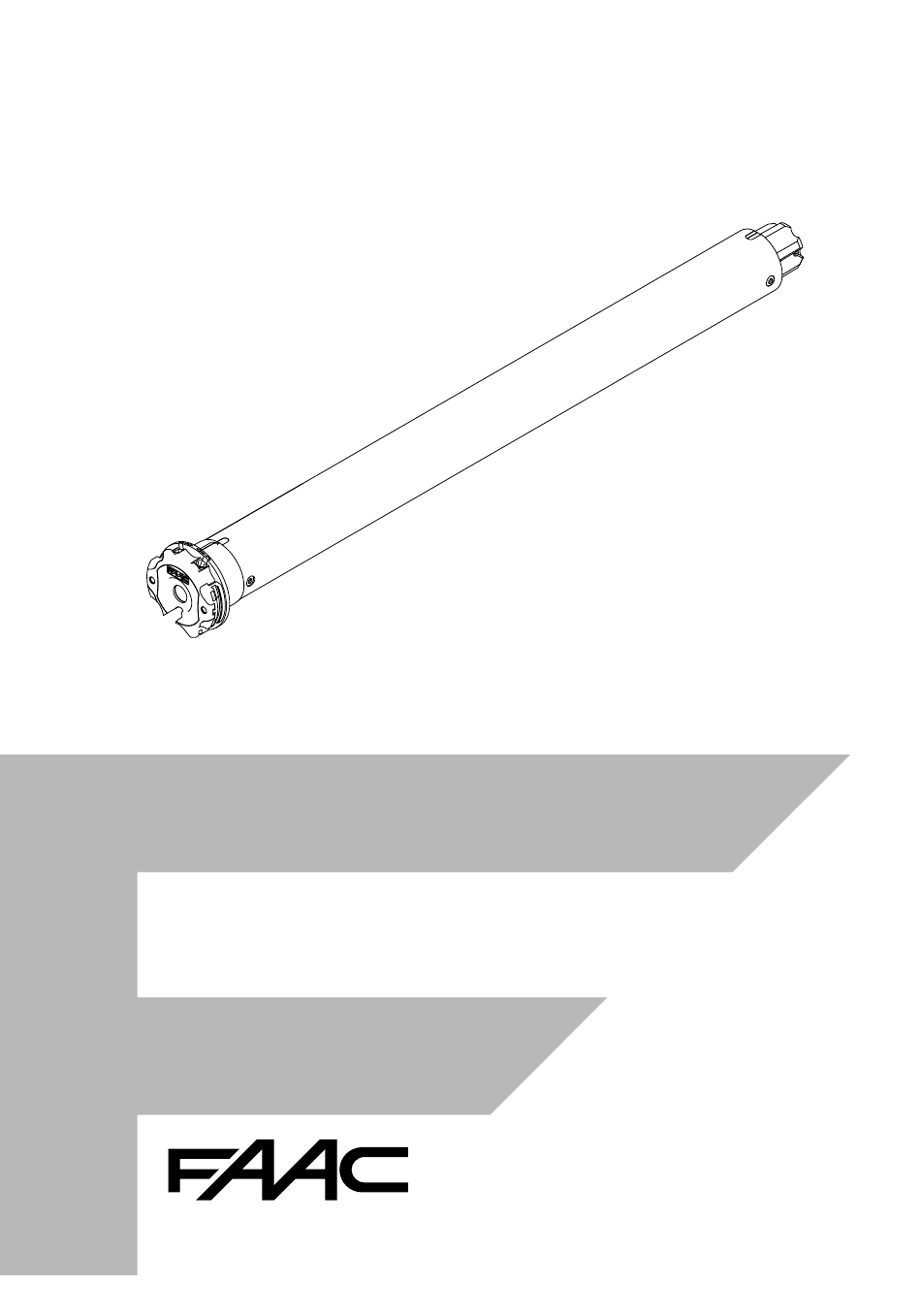

- Seite 1 TM2 R...
-
Seite 36: Vorbereitung Des Motors
3. Den Motor vollkommen in das Wickel- rohr einführen. Hinweis: Bei Rohren mit rundem Profil muss die Zugrolle am Rohr befestigt werden. Dieser Vorgang wird vom Installateur ausgeführt. Bei anderen Rohrprofilen ist die Befestigung fakultativ, auch wenn sie wärmstens empfohlen wird. TM2 R A4516_6G66_Rev.A... -
Seite 37: Elektrische Anschlüsse
* Die Installation der Taste ist optional, der Anschluss kann gleichermaßen mittels des Phasenleiters (braunes Kabel) oder des Neutralleiters (blaues Kabel) erfolgen. Mit der Taste ist es möglich, den Motor im Schritt-für-Schritt-Modus zu steuern (Einfahren, Stopp, Ausfahren, Stopp usw.). TM2 R A4516_6G66_Rev.A... -
Seite 38: Kompatible Fernbedienungen
Licht-Funktion Wechsel des Kanals LEGENDE DER SYMBOLE Einfahren Ausfahren Einfahren Ausfahren Stopp kurze Motordrehung in eine Richtung die Taste A drücken lange Motordrehung in die andere Richtung kurze doppelte Motordrehung die Tasten A und B gleichzeitig drücken TM2 R A4516_6G66_Rev.A... -
Seite 39: Erklärung Der Steuerabfolgen
Abfolge nicht abgeschlossen wird, und in diesem Fall führt er eine oder zwei kurze Drehungen durch. Beispiele von nicht abgeschlossenen Abfolgen: die Abfolge > 4 Sek wiederholen Schritt 1 die Abfolge > 4 Sek wiederholen Schritt 1 Schritt 2 TM2 R A4516_6G66_Rev.A... -
Seite 40: Programmierung Der Öffnungs-/Schliessungs- Funktion Der Fernbedienung Serie Tm2 X T
30 Sek. OPTION 2 OPTION 2 Eine Batterie herausnehmen und 5 Sekunden lang abwarten oder eine beliebige Taste 2 Sek drücken. Gemäß der Gebrauchsanleitung mit der Programmierung fortfahren DEAKTIVIERUNG DER PROGRAMMIERUNG oder ..Geöffnet nach 30 Sek. TM2 R A4516_6G66_Rev.A... -
Seite 41: Speicherung Der Ersten Fernbedienung
Anschlagpunkt an. 3. Die der Drehrichtung entsprechen- de Einstellschraube (Punkt 1) in die Richtung + drehen, bis die gewünschte Position erreicht ist. 4. Die Drehrichtung des Motors um- ANSCHLAGMUTTER kehren und den zweiten Anschlag einstellen. TM2 R A4516_6G66_Rev.A... -
Seite 42: Einstellung Der Motordrehrichtung
5) Die Versorgung des Motors anschließen und sicherstellen, dass der Motor nach etwa 2 Sekunden eine kurze Drehung in eine Richtung durchführt. 6) Die Motorversorgung trennen, zum Beispiel mittels des Hauptschalters. 7) Das weiße oder schwarze Kabel vom Motor trennen. 4 Sek 2 Sek TM2 R A4516_6G66_Rev.A... -
Seite 43: Speicherung Von Anderen Fernbedienungen
Tn: Zu löschende Fernbedienung Tn (2 Sek.) WIEDERHERSTELLUNG DER WERKSEINSTELLUNGEN DES MOTORS Tn: Gespeicherte Fernbedienung Tn (4 Sek.) Nach einer Wiederherstellung der Werkseinstellungen des Motors die Motordreh- richtung und den Steuermodus über das weiße oder schwarze Kabel überprüfen. TM2 R A4516_6G66_Rev.A... -
Seite 44: Vollständige Löschung Des Fernbedienungs-Speichers
7) Das weiße oder schwarze Kabel vom braunen oder blauen Kabel trennen. Vor der Wie- derherstellung der Versorgung das weiße oder schwarze Kabel entsprechend isolieren. An diesem Punkt kann mit der Speicherung der ersten Fernbedienung fortge- fahren werden. 2 Sek 6 Sek TM2 R A4516_6G66_Rev.A... -
Seite 45: Einstellung Des Time-Out-Wertes
Vorrichtung liegen. Das Time-out stellt sich nur nach Ablauf der eingestellten Zeit oder nach einem Stopp auf Null. Werkseitig eingestellter Wert: 90 Sekunden 90 s Die Einstellung des Time-out-Wertes bleibt auch nach einer vollständigen Löschung des Speichers erhalten. 45 s 180 s 2 Sek TM2 R A4516_6G66_Rev.A... -
Seite 46: Sensor-Speicherung
Fernbedienung erforderlich. Den Wahlschalter auf die Position 0 stellen, ist der Sensor aktiv, muss sein Erlöschen abgewartet und die folgende Abfolge durchgeführt werden: 2 Sek Für die vollständige Beschreibung der Funktionen dieser Vorrichtung muss die in der Verpackung enthaltene Gebrauchsanleitung konsultiert werden. TM2 R A4516_6G66_Rev.A... -
Seite 47: Speicherung
Um die Zuordnung des Sensors zum Motor zu löschen, ist eine bereits gespeicherte Fernbedienung erforderlich. Die Abfolge für die Löschung ist: 2 Sek Für die vollständige Beschreibung der Funktionen dieser Vorrichtungen muss die in der Verpackung enthaltene Gebrauchsanleitung konsultiert werden. TM2 R A4516_6G66_Rev.A... -
Seite 48: Aktivierung/Deaktivierung Der Licht-Funktion
Lichtstärke erfasst, öffnet er die Markise, wenn die Lichtstärke die eingestellte Schwelle übersteigt, bzw. schließt sie, wenn die Lichtstärke unter der eingestellten Schwelle liegt. Dieser Test kann mehrmals wiederholt werden, um die gewünschte Schwelle aufs Beste einzustellen. TM2 R A4516_6G66_Rev.A... - Seite 49 Motor das Bestätigungssignal auslöst. Die Fernbedienung bleibt 5 Minuten lang gespeichert, während der Motor versorgt wird. Nach Ablauf der 5 Minuten oder bei Trennung der Motorspannung wird die Fernbedienung gelöscht. T1: Erste, zu speichernde Fernbedienung TM2 R A4516_6G66_Rev.A...
- Seite 50 Der Motor erkennt automatisch die Art der Tastatur (mit 1 oder 2 Tasten) und stellt den entsprechenden korrekten Betriebsmodus ein. 1- braun 2- weiß oder schwarz Taste mit mechanischer und/oder 3 - blau elektrischer Verriegelung 4 - gelb grün TM2 R A4516_6G66_Rev.A...
- Seite 51 - OBEN-UNTEN mit „Totmannschaltung“ (für 2 unabhängige Tasten) Um von einer Einstellung auf die andere überzugehen, muss die Abfolge so oft wiederholt werden, bis die gewünschte Einstellung erreicht ist. Aktiver Modus OBEN-STOPP-UNTEN-STOPP: Aktiver Modus OBEN-UNTEN: Aktiver Modus OBEN-UNTEN mit „Totmannschaltung“: TM2 R A4516_6G66_Rev.A...
-
Seite 52: Eu-Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG FAAC S.p.A. Soc. Unipersonale erklärt, dass der Motor TM2 R den einschlägi- gen harmonisierten Normen der Europäischen Union entspricht: Richtlinie 2014/53/EU, Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.faac.biz/certificates EINBAUERKLÄRUNG FÜR UNVOLLSTÄNDIGE MASCHINEN (2006/42/EC ANH.II S.1, BUCHST.
