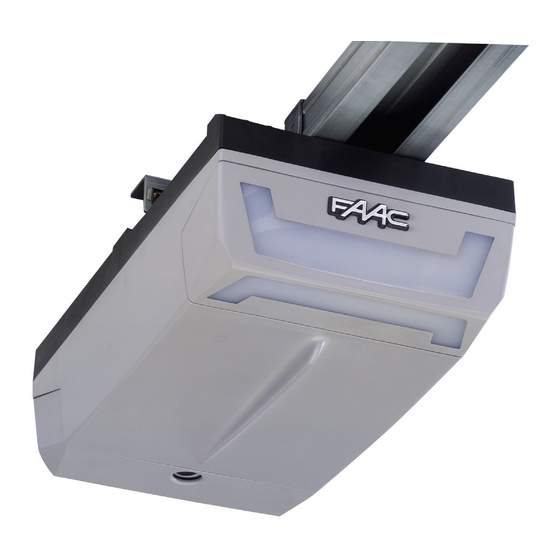

FAAC D600 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für D600:
- Anleitungen für den benutzer (16 Seiten) ,
- Übersetzung der originalanleitung (24 Seiten) ,
- Bedienungsanleitung (124 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
ALLGEMEINE SICHERHEITSHINWEISE FÜR MONTAGE UND WARTUNG.................................................. p. 2
WERKZEUGE UND MATERIALIEN ........................................................................................................... p. 2
KONFORMITÄTSERKLÄRUNG ............................................................................................................... p. 3
HINWEISE FÜR DEN MONTEUR .............................................................................................................. p. 3
1 ABMESSUNGEN ................................................................................................................................. p. 4
2 TECHNISCHE DATEN ......................................................................................................................... p. 4
3 ELEKTRISCHE EINRICHTUNGEN ......................................................................................................... p. 4
4 BESCHREIBUNG ................................................................................................................................ p. 5
5 VORABPRÜFUNGEN .......................................................................................................................... p. 5
6 MONTAGE ......................................................................................................................................... p. 6
6.1 Gleitführung ...................................................................................................................................... p. 6
6.2 Hintere Befestigung .......................................................................................................................... p. 6
6.3 Externe Entriegelung (Extra) ............................................................................................................ p. 7
7 INSTALLATION ................................................................................................................................... p. 7
7.1 Gleitführung ...................................................................................................................................... p. 7
7.2 Befestigung am Tor .......................................................................................................................... p. 8
7.3 Antrieb ............................................................................................................................................... p. 9
7.4 Entriegelung der Automation .......................................................................................................... p. 9
7.5 Externe Entriegelung ........................................................................................................................ p. 9
8 ELEKTRONISCHE KARTE E600 ............................................................................................................ p. 10
8.1 Technische Daten ...................................................................................................................................... p. 10
8.2 Elemente der Karte E600 ........................................................................................................................... p. 10
8.3 Klemmenleisten und Steckverbinder ...................................................................................................... p. 10
8.5 Steuerungslogiken ..................................................................................................................................... p. 10
9 SERVICELAMPE .................................................................................................................................. p. 11
10 ANSCHLÜSSE ................................................................................................................................... p. 11
11 PROGRAMMIERUNG ....................................................................................................................... p. 12
11.2 Lernverfahren ........................................................................................................................................... p. 12
11.3 Vorblinken ................................................................................................................................................ p. 13
12 EINSPEICHERUNG DER FUNKSTEUERUNGSCODIERUNG ................................................................ p. 14
12.1 Einspeicherung der DS-Funksteuerungen ............................................................................................ p. 14
12.2 Einspeicherung derSLH-Funksteuerungen ............................................................................................ p. 14
12.3 Einspeicherung der LC-Funksteuerungen (nur für einige Märkte ....................................................... p. 14
12.3.1 Ferneinpeicherung der LC-Funksteuerungen .................................................................. p. 15
12.4 Löschen der Funksteuerungen ............................................................................................................... p. 15
13 INBETRIEBNAHME ............................................................................................................................ p. 15
14 AUFFANGKABEL .............................................................................................................................. p. 15
15 WARTUNG ....................................................................................................................................... p. 15
16 REPARATUREN .................................................................................................................................. p. 15
17 ZUBEHÖR ......................................................................................................................................... p. 16
17.1 Mittlere Halterung .................................................................................................................................... p. 16
17.2 Entriegelung mit Schlüssel ...................................................................................................................... p. 16
17.3 Sicherheitsleiste CN60E ........................................................................................................................... p. 16
17.4 SATZ Batterien ........................................................................................................................................... p. 16
18 HINWEISE ZUR LÖSUNG VON PROBLEMEN .................................................................................... p. 17
Inhalt
............................................................................................. p. 10
.......................................................................................................................... p. 12
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FAAC D600
Inhaltszusammenfassung für FAAC D600
-
Seite 1: Inhaltsverzeichnis
Inhalt ALLGEMEINE SICHERHEITSHINWEISE FÜR MONTAGE UND WARTUNG..........p. 2 WERKZEUGE UND MATERIALIEN ......................p. 2 KONFORMITÄTSERKLÄRUNG ....................... p. 3 HINWEISE FÜR DEN MONTEUR ......................p. 3 1 ABMESSUNGEN ..........................p. 4 2 TECHNISCHE DATEN ......................... p. 4 3 ELEKTRISCHE EINRICHTUNGEN ......................p. 4 4 BESCHREIBUNG .......................... -
Seite 2: Allgemeine Sicherheitshinweise Für Montage Und Wartung
50 mm hoher auf dem Boden liegender Gegenstand muss ordnungsgemäß erfasst werden. ACHTUNG! QUETSCHGEFAHR •Ist das Versorgungskabel des Antriebs D600 beschädigt, soll es mit einem neuen Kabel der gleichen Art von Fachpersonal ersetzt werden. Andersartige Versorgungskabel können nicht verwendet werden. -
Seite 3: Ce-Konformitätserklärung Für Maschinen
17) Die Firma FAAC lehnt jede Haftung hinsichtlich der Sicherheit und des störungsfreien Betriebs der Automatik ab, soweit Komponenten auf der 6) Die Firma FAAC lehnt jede Haftung für Schäden, die durch unsachgemäßen oder Anlage eingesetzt werden, die nicht im Hause FAAC hergestellt wurden. -
Seite 4: Abmessungen
R i e m e n a n t r i e b . Schutzart nur für Innenanwendung (IP20) Die Automationen D600 wurden für die Innenanwendung und Temperatur am Aufstellungsort (°C) -20 / +55 für die Zufahrtskontrolle entwickelt und realisiert. Alle anderen Anwendungen sind zu vermeiden. -
Seite 5: Beschreibung
4 BESCHREIBUNG Deckenbefestigung Hintere Klappe Servicelampe Kunststoffgehäuse Antrieb D600 Hintere Befestigung Gleitführung Schlitten Freigabeknauf Bügel für die Befestigung am Tor Umlenkung vordere Befestigung und Kettenspanner Abb. 3 Bügel für die vordere Befestigung 5 VORABPRÜFUNGEN mechanischen Öffnungsanschläge installiert sind. - Die mechanischen Schließvorrichtungen des Tors entfernen, - Die Konstruktion des Tors muss automatisierungsfähig sein. -
Seite 6: Montage
verformen könnten. 6 MONTAGE 2) Die Umlenkung auf der ganzen Gleitführung entlang (Abb. 6.1 Gleitführung 7 Bez. A) bis in die Nähe des vorderen Endverschlusses entgegen der Zugkupplungsgruppe schieben. Wenn eine zweiteilige Gleitführung verwendet wird, ist 3) Die vordere Befestigung (Abb. 7 Bez. B) an der Umlenkung diese zuerst entsprechend den nachfolgenden Anweisungen montieren (Abb. -
Seite 7: Externe Entriegelung (Extra)
6.3 Externe Entriegelung (Extra) 7.1 Gleitführung Wenn der Einbau des externen Entriegelungssystems geplant ist, Nach Beendigung der Montagearbeiten kann die Gleitführung muss der Draht vor Beginn des Einbaus eingesetzt werden: entsprechend den nachfolgend beschriebenen Schritten 1) Den Schlitten entriegeln (siehe Abschnitt 7.4 Punkt 3) und an eingebaut werden: 1) Auf dem Sturz eine Linie anzeichnen, die mit der vertikalen das Langloch auf der Oberseite der Gleitführung fahren. -
Seite 8: Befestigung Am Tor
8) Die Gleitführung so weit anheben, dass sich die hintere Befe- Die Befestigung an der Tür so positionieren, dass die stigung auf derselben Höhe der vorderen Befestigung befin- Durchgangsöffnung des Entriegelungsdrahts zur linken Seite des det oder dass dieselbe Neigung der waagrechten Schiene Tors hin gerichtet ist (Bez. -
Seite 9: Antrieb
7.3 Antrieb Nach der Montage der hinteren Befestigung an der Gleitführung und nach dem Einbau der Gleitführung kann der Antrieb montiert werden: 1) Den Antrieb um 15°/20° kippen (Abb. 20), die Welle des Getriebemotors in die Aufnahme an der hinteren Befestigung der Gleitführung einführen und dabei darauf achten, dass die Flügel (Abb. -
Seite 10: Elektronische Karte E600
8. ELEKTRONISCHE KARTE E600 8.1 Technische Daten 230 / 50 Versorgungsspannung (V ~ / Hz.) Zubehörversorgung (Vdc.) Max. Last Zubehör (mA.) -20 / +55 Temperatur am Aufstellungsort (°C) Für Empfängerkarten XF433 / Schnellanschluss XF868 und Batteriemodul Automatikbetrieb/ halbautomatischer Betrieb Steuerungslogiken Open/Stop/Sicherheitseinrichtun- Anschlüsse auf der Klemmenleiste gen/ Fail Safe/Blinkleuchte 24 Vdc. -
Seite 11: Servicelampe
Position als neuen Schließanschlag und setzt sich in den verwenden. Zustand „geschlossen“. Für die Wiederherstellung der - Der Antrieb D600 ist mit einem Kabel mit zweipoligem Stecker korrekten Positionen das Hindernis entfernen und einen für die Versorgung mit 230 V Wechselstrom ausgerüstet. -
Seite 12: Programmierung
Anhand des Lernverfahrens können folgende Parameter festgelegt 11 PROGRAMMIERUNG werden: 11.1 Einstellungen der Karte - notwendige Kraft für die Bewegung des Tors. Die Einstellungen des Geräts über den Dip-Switch DS1 für den - Verlangsamungsstellen. gewünschten Betriebsmodus vornehmen. - Anschlagstellen beim Öffnen und beim Schließen. - Pausenzeit (bei Automatikbetrieb). -
Seite 13: Vorblinken
Während dieser 5 Sekunden besteht die Möglichkeit, im Abstand Sekunden starten (anderenfalls erfolgt das SET UP automatisch). von jeweils 2 Sekunden OPEN-Impulse zu senden, um den Schlitten 1) Den ersten OPEN-Impuls senden: der Antrieb schließt bei zurückzufahren und somit die Belastung des Entriegelungssystem zu verlangsamter Geschwindigkeit, bis der Anschlag erfasst wird. -
Seite 14: Einspeicherung Der Funksteuerungscodierung
12 EINSPEICHERUNG DER FUNKSTEUERUNGSCODIERUNG 4) Innerhalb dieser 5 Sekunden die gewünschte Taste auf der Funksteuerung drücken. Das elektronische Steuergerät ist mit einem zweikanaligen 5) Die entsprechende LED leuchtet 1 Sekunde lang mit integrierten Entschlüsselungssystem (DS, SLH, LC), OMNIDEC, Dauerlicht auf und geht dann aus. Auf diese Weise wird die ausgestattet. -
Seite 15: Ferneinpeicherung Der Lc-Funksteuerungen
M i t e v e n t u e l l e n Re p a r a t u r e n i s t e i n a u t o r i s i e r t e s Einige vollständige Zyklen fahren, um den reibungslosen Betrieb Kundendienstcenter FAAC zu beauftragen. der Automation und der angeschlossenen Teile zu prüfen. -
Seite 16: Zubehör
17 ZUBEHÖR 17.1 Mittlere Halterung Durch die mittlere Halterung (Abb. 34) entsteht auch für die einteilige Gleitführung ein zentraler Befestigungspunkt. Abb. 36 - Für die Anschlüsse ist auf die spezifischen Anleitungen der Sicherheitsleiste CN60E und auf die Abb. 27 der vorliegenden Anleitungen Bezug zu nehmen. -
Seite 17: Hinweise Zur Lösung Von Problemen
18 HINWEISE ZUR LÖSUNG VON PROBLEMEN Störung Mögliche Ursachen Lösung Wenn das Lernverfahren gestartet wird, Die Sicherheitseinrichtungen STOP und FSW sind auch Den Status der LED kontrollieren und hierzu blinkt die LED SET UP , aber die Automation während des Lernverfahrens aktiv. Wenn sie gar nicht die Angaben der Tabelle „Anzeige-LED bewirkt keine Bewegung oder unsachgemäß...
