Dentsply Sirona Cercon base Gebrauchsanweisung Seite 40

Design dell'armatura per rivestimento in ceramica dentale
Le armature che vengono rivestite con ceramica dentale devono essere configurate con una forma
anatomica ridotta, perché la ceramica da rivestimento possa essere supportata in modo ottimale dalla
struttura dell'armatura Le armature possono essere rivestite mediante le tecniche di sovrapressatura
o stratificazione
Dati tecnici Cercon® base/Cercon® ht
Tipo II, classe 5 (conforme alla norma
DIN EN ISO 6872:2015)
• CET: 10,5 μm/m · K (25–500 °C)
• Modulo di elasticità: 210 MPa
• Resistenza alla flessione: ca 1200 MPa
(prova di flessione su 3 punti)
Composizione (in % di massa)
Cercon® base/Cercon® ht
• Ossido di zirconio
• Ossido di ittrio 5 %
• Ossido di afnio <2 % o <3 % (Cercon® ht)
• Ossido di alluminio e ossidio di silicio
<1 % (totale 100 %)
Lavorazione
• Lavorazione con Cercon® brain: Come descritto nelle istruzioni per l'uso di Cercon® brain
Lavorazione con Cercon® brain expert/brain Xpert
Selezionare per la lavorazione dei grezzi le frese Cercon® brain expert/brain Xpert tipo 0 (ZrO
La procedura corretta è descritta nelle istruzioni per l'uso di Cercon® brain expert/brain Xpert
Sabbiatura
L'ausilio per la sabbiatura facilita il distacco del manufatto dal grezzo prevenendo eventuali fratture
dell'armatura o altri danni ai pezzi Sabbiare con ossido di alluminio (50 μm, max 1,5 bar) solo le imper-
niature labiali e buccali dei manufatti e la barra di collegamento alla "lingua", dal momento che il manu-
fatto deve essere sinterizzato insieme a questa "lingua" Rimuovendo i bordi in eccesso sul fondo della
"lingua" si conferisce ai manufatti una maggiore stabilità sul blocco di sinterizzazione (I manufatti più
piccoli inclusi nel nesting all'interno della "lingua" vengono staccati completamente e sinterizzati a parte)

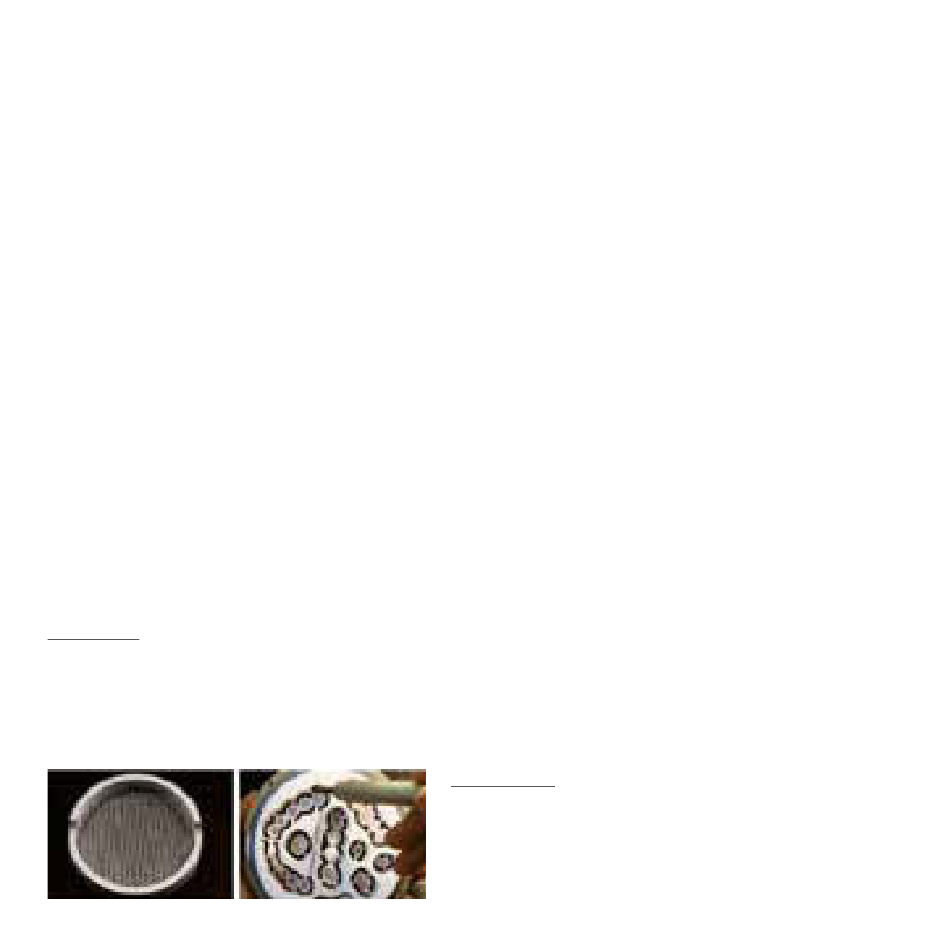

Ausilio per la sabbiatura
36
Fresatura e sabbiatura del manufatto
Dati tecnici Cercon® xt:
Tipo II, classe 4 (conforme alla norma
DIN EN ISO 6872:2015)
• CET: 10,1 μm/m · K (25–500 °C)
• Modulo di elasticità: 210 MPa
• Resistenza alla flessione: ca 750 MPa
(prova di flessione su 3 punti)
Composizione (in % di massa)
Cercon® xt:
• Ossido di zirconio
• Ossido di ittrio 9 %
• Ossido di afnio <3 %
• Ossido di alluminio, Ossido di silicio
<1 % (totale 100 %)
Separazione
I manufatti vengono separati dalla lingua per mezzo
di strumenti rotanti diamantati con raffreddamento
ad acqua
)
2
