Inhaltszusammenfassung für Dentsply Sirona Intego pro

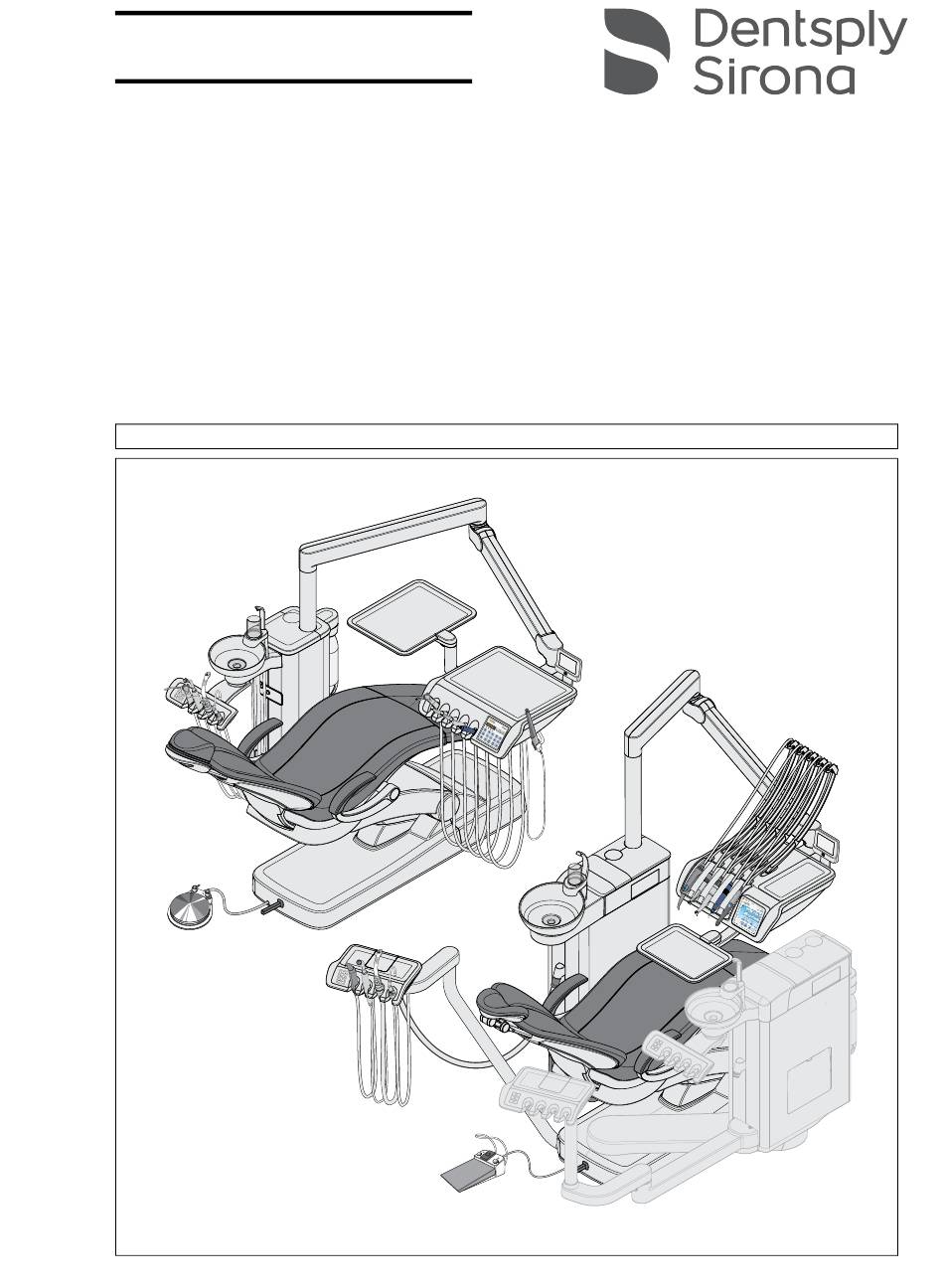

- Seite 1 05.2017 Neu ab: Intego / Intego pro Intego Turn / Intego pro Turn Installationsvoraussetzungen Deutsch Installationsvoraussetzungen...
-
Seite 3: Inhaltsverzeichnis
3.1.1 Belastbarkeit des Fußbodens ............3.1.2 Standsicherheit ................3.1.2.1 Bei Intego und Intego pro ..........3.1.2.2 Bei Intego Ambidextrous und Intego pro Ambidextrous ..Anforderungen an die Versorgungsmedien ..........3.2.1 Anforderungen an die Wasserversorgung ........3.2.1.1 Beschaffenheit des Wassers..........3.2.1.2 Anschluss an die öffentliche Trinkwasserversorgung .. - Seite 4 4.2.6 Abstände im Behandlungszimmer Intego pro mit Heliodent Plus Gerätemodell 4.2.7 Seitenansicht Intego pro mit Heliodent Plus Gerätemodell ....Maße Intego Ambidextrous, Intego pro Ambidextrous, Maßstab 1:20 ..4.3.1 Abstände im Behandlungszimmer Intego Ambidextrous, Intego pro Ambidextrous 4.3.2 Seitenansicht Intego Ambidextrous, Intego pro Ambidextrous ..
- Seite 5 Dentsply Sirona Inhaltsverzeichnis Installationsvoraussetzungen Intego / Intego pro Checkliste ........................ Aufstellungsort....................Bauliche Voraussetzungen................IT Hardware....................Netzwerk ...................... EDV ......................64 57 084 D3543 D3543.021.01.07.01 05.2017...
-
Seite 6: Allgemeine Angaben
Allgemeine Angaben Hinweise zu den Installationsvoraussetzungen Diese Unterlage beschreibt die Installationsvoraussetzungen der Behandlungseinheit Intego / Intego pro in allen Varianten. Sie enthält die folgenden Informationen: ● Erforderliche Angaben für die Praxisplanung. ● Angaben für den Installateur und den Betreiber bezüglich der erforderlichen Qualität der Versorgungsmedien Luft und Wasser. -
Seite 7: Aufbau Der Unterlage
Dentsply Sirona 1 Allgemeine Angaben Installationsvoraussetzungen Intego / Intego pro 1.2 Aufbau der Unterlage Aufbau der Unterlage 1.2.1 Kennzeichnung der Gefahrenstufen Zur Vermeidung von Personen- und Sachschäden beachten Sie die in diesem Dokument aufgeführten Warn- und Sicherheitshinweise. Diese sind besonders gekennzeichnet: GEFAHR Unmittelbar drohende Gefahr, die zu schweren Körperverletzungen... -
Seite 8: Sicherheitshinweise
Dritte beeinträchtigen könnten, sind auf Grund gesetzlicher Vorschriften nicht statthaft. Aus Gründen der Produktsicherheit darf dieses Erzeugnis nur mit Original-Zubehör von Dentsply Sirona oder von Dentsply Sirona freigegebenem Zubehör Dritter betrieben werden. Der Benutzer trägt das Risiko bei Verwendung von nicht freigegebenem Zubehör. -
Seite 9: Stromanschluss
Dentsply Sirona 2 Sicherheitshinweise Installationsvoraussetzungen Intego / Intego pro 2.4 Stromanschluss Stromanschluss WARNUNG Gefahr durch Stromschlag Schalten Sie das Versorgungsnetz unbedingt spannungsfrei, BEVOR Sie mit der Installation beginnen. Es besteht die Gefahr eines elektrischen Schlags. Personen können geschädigt oder elektrische Komponenten des Geräts zerstört werden. -
Seite 10: Bauseitige Installation
3 Bauseitige Installation Dentsply Sirona 3.1 Untergrund, Fußboden Installationsvoraussetzungen Intego / Intego pro Bauseitige Installation Untergrund, Fußboden Unebenheiten Der Fußboden muss nach Norm DIN 18 202 eben und waagrecht sein. Bei leichten Unebenheiten des Fußbodens können die im Beipack vorhandenen Ausgleichsplatten (A) verwendet werden. -
Seite 11: Standsicherheit
Dentsply Sirona 3 Bauseitige Installation Installationsvoraussetzungen Intego / Intego pro 3.1 Untergrund, Fußboden 3.1.2 Standsicherheit 3.1.2.1 Bei Intego und Intego pro Bei Betonboden ● Verwenden Sie zum Bohren einen Steinbohrer Ø12mm. ● Bohrlochtiefe ist abhängig von der Bodenbeschaffenheit. Für Betonboden ohne Estrich (C): Für Betonboden mit Estrich (A) und Trittschalldämmung (B) -
Seite 12: Bei Intego Turn Und Intego Pro Turn
Dentsply Sirona 3.1 Untergrund, Fußboden Installationsvoraussetzungen Intego / Intego pro 3.1.2.2 Bei Intego Turn und Intego pro Turn Bei Betonboden ● Verwenden Sie zum Bohren einen Steinbohrer Ø12mm. ● Bohrlochtiefe ist abhängig von der Bodenbeschaffenheit. Für Betonboden ohne Estrich (C): Für Betonboden mit Estrich (A) und Trittschalldämmung (B) - Seite 13 Dentsply Sirona 3 Bauseitige Installation Installationsvoraussetzungen Intego / Intego pro 3.1 Untergrund, Fußboden Bei Holzfußboden ● Verwenden Sie zum Bohren einen Holzbohrer Ø7mm. ● Bohrlochtiefe ist: Für Holzfußboden (D): Bohrlochtiefe 120 mm (G) 6 bzw. 8 Schrauben 110 mm lang (E) ● Planen Sie, wenn notwendig Schwellenhölzer ein und bereiten Sie diese vor.
-
Seite 14: Anforderungen An Die Versorgungsmedien
3 Bauseitige Installation Dentsply Sirona 3.2 Anforderungen an die Versorgungsmedien Installationsvoraussetzungen Intego / Intego pro Anforderungen an die Versorgungsmedien * = Bei Verwendung einer Luftstrahlpumpe Air Venturi. Saugmaschine Druckluft (ölfrei) Der Kompressor muss hygienisch einwandfreie Luft ansaugen. Kaltwasser (Trinkwasserqualität) Kondenswasserabscheider 64 57 084 D3543... -
Seite 15: Anforderungen An Die Wasserversorgung
überprüfen und ggf. die Ursache der Verkeimung zu beseitigen. Alternativ kann auch eine autarke Wasserversorgung installiert werden. Bei Intego kann die optionale Frischwasserflasche oder bei Intego pro der entleerte Desinfektionsmitteltank als Wasserbehälter genutzt werden. Probenahme und Keimzahlbestimmung sollten von einem kompetenten Labor durchgeführt werden. -
Seite 16: Anschluss An Die Öffentliche Trinkwasserversorgung
Anschluss an die öffentliche Trinkwasserversorgung Behandlungseinheit mit Trennung zur öffentlichen Trinkwasserversorgung Die Behandlungseinheit Intego pro erfüllt, sofern mit einer Desinfektionsanlage ausgestattet, die Anforderungen der EN 1717 (freier Auslauf mit Trennstrecke ≥ 20 mm) und des DVGW (Deutscher Verein des Gas- und Wasserfaches e.V). Sie ist eigensicher gemäß Arbeitsblatt W540 und erfüllt somit auch die Anforderungen W270 und KTW... -
Seite 17: Installation Der Gebäudeseitigen Wasserversorgung
Dentsply Sirona 3 Bauseitige Installation Installationsvoraussetzungen Intego / Intego pro 3.2 Anforderungen an die Versorgungsmedien 3.2.1.3 Installation der gebäudeseitigen Wasserversorgung ● Führen Sie die Installation entsprechend den nationalen Installationsforderungen (z. B. EN 1717) durch. ● Schließen Sie die Behandlungseinheit an Kaltwasser an. -
Seite 18: Anforderungen An Die Luftversorgung
3 Bauseitige Installation Dentsply Sirona 3.2 Anforderungen an die Versorgungsmedien Installationsvoraussetzungen Intego / Intego pro 3.2.2 Anforderungen an die Luftversorgung Die Luftversorgung wird zum Antrieb der Turbinen, zur Kühlung der Bohrantriebe, für das Kühlspray und zur Steuerung der Behandlungseinheit benötigt. 3.2.2.1 Beschaffenheit der Luft... -
Seite 19: Anforderungen An Die Sauganlage
– 6 mm: Speichelzieher und chirurgische Absaugung – 11 mm: Spraynebelsauger ● Intego: Filter Maschenweite 1,5 x 3,0 mm ● Intego pro: Filter Maschenweite 1,3 x 1,3 mm ● Sirona empfiehlt die Verwendung von Kanülen mit Bypass um einen Rückfluss bei festgesaugter Kanüle zu vermeiden. -
Seite 20: Typischer Druckabfall Im Saugsystem
3 Bauseitige Installation Dentsply Sirona 3.2 Anforderungen an die Versorgungsmedien Installationsvoraussetzungen Intego / Intego pro 3.2.3.1 Typischer Druckabfall im Saugsystem Saugstrom großer Saugschlauch rot ( ○ ): Nur großer Sauger schwarz ( ◊ ): Speichelzieher parallel 3.2.4 Anforderungen an die Abwasserinstallation ● Die Abwassermenge der Behandlungseinheit beträgt max. 3 l/min. -
Seite 21: Überflurmontage Der Versorgungsleitungen
Dentsply Sirona 3 Bauseitige Installation Installationsvoraussetzungen Intego / Intego pro 3.3 Überflurmontage der Versorgungsleitungen Überflurmontage der Versorgungsleitungen Die Versorgungsleitungen können über dem Fußboden (Überflurmontage) oder durch den Fußboden (Unterflurmontage) verlegt werden. Zur Verlegung der Versorgungsleitungen durch den Fußboden, siehe „Unterflurmontage der Versorgungsleitungen“ [ → 24]. - Seite 22 3 Bauseitige Installation Dentsply Sirona 3.3 Überflurmontage der Versorgungsleitungen Installationsvoraussetzungen Intego / Intego pro Bei Nachbestellung für eine Nachrüstung ● Für den Anschluss aus der Wand ist das Überflurmontagekit und eine Blende erforderlich: – Überflurmontagekit (D) Bestell-Nr.: 64 43 746 und – Blende Hauptschalter, Überflur ohne Fremdgräteanschluss (A) Bestell-Nr.: 64 73 636 oder...
- Seite 23 Dentsply Sirona 3 Bauseitige Installation Installationsvoraussetzungen Intego / Intego pro 3.3 Überflurmontage der Versorgungsleitungen Saugleitung DN40 HT-PP ISO 8283-3 (Polypropylen, Innendurchmesser ca. 36,5 mm) Druckluftzuführung Rohr 10x1 mm, Eckventil Ausgang 3/8“ Wasserzufluss Rohr 10x1 mm, Eckventil Ausgang 3/8“ Wasserabfluss DN40 HT-PP ISO 8283-3 (Polypropylen, Innendurchmesser ca.
-
Seite 24: 3.4 Unterflurmontage Der Versorgungsleitungen
3 Bauseitige Installation Dentsply Sirona 3.4 Unterflurmontage der Versorgungsleitungen Installationsvoraussetzungen Intego / Intego pro Unterflurmontage der Versorgungsleitungen 3.4.1 Installationsschablone Zum Verlegen der Rohrenden im Installationsfeld wird empfohlen, die Installationsschablone (REF 33 15 830) bei Sirona zu bestellen. Mit Hilfe der Skizze kann im Bedarfsfall die Schablone auch selbst angefertigt werden. - Seite 25 Dentsply Sirona 3 Bauseitige Installation Installationsvoraussetzungen Intego / Intego pro 3.4 Unterflurmontage der Versorgungsleitungen Rohr-Nr. Leitung Symbol Belegung der Installationsschablone Wasserzufluss Rohr 10x1 mm, Eckventil Ausgang 3/8“ Druckluftzuführung Rohr 10x1 mm, Eckventil Ausgang 3/8“ Saugleitung DN40 HT-PP ISO 8283-3 (Polypropylen, Innendurchmesser ca. 36,5 mm)
-
Seite 26: Montage Der Versorgungsleitungen Im Anschlussfeld
3 Bauseitige Installation Dentsply Sirona 3.4 Unterflurmontage der Versorgungsleitungen Installationsvoraussetzungen Intego / Intego pro 3.4.2 Montage der Versorgungsleitungen im Anschlussfeld ✔ Eine Installationsschablone liegt vor oder wurde angefertigt. 1. Überprüfen Sie die Position der Versorgungsleitungen mit der Installationsschablone gemäß Praxisplan. Achten Sie auf ausreichende Wandabstände, siehe „Maße 1:20“. -
Seite 27: Luft- Und Wasserrohre Säubern
Dentsply Sirona 3 Bauseitige Installation Installationsvoraussetzungen Intego / Intego pro 3.5 Luft- und Wasserrohre säubern Luft- und Wasserrohre säubern ACHTUNG Späne und sonstige Fremdstoffe könnten in die Behandlungseinheit gespült bzw. geblasen werden. Metallspäne können die Funktion pneumatischer Komponenten stören. Filter werden durch Fremdstoffe verstopft. -
Seite 28: Schutzpotentialausgleich
3 Bauseitige Installation Dentsply Sirona 3.6 Schutzpotentialausgleich Installationsvoraussetzungen Intego / Intego pro Schutzpotentialausgleich Die Behandlungseinheit benötigt keinen Schutzpotentialausgleich. Behandlungseinheit, Monitor, PC und am Fremdgeräteanschluss angeschlossene Geräte liegen durch die Verdrahtung der Behandlungseinheit auf gleichem Potential. Bei der Anwendung in Kliniken, wenn fremde leitfähige Teile (z. B. -
Seite 29: Unterflurmontage Der Pc-Anschlüsse
Dentsply Sirona 3 Bauseitige Installation Installationsvoraussetzungen Intego / Intego pro 3.7 Unterflurmontage der PC-Anschlüsse Unterflurmontage der PC-Anschlüsse Je nach örtlichen Gegebenheiten kann der vorliegende Leitungssatz schon vor der Installation der Behandlungseinheit im Kabelkanal einer Unterflurmontage vom Installateur verlegt werden. Dazu wird der Kabelkanal Nummer 9 verwendet, siehe Installationsschablone [ →... - Seite 30 3 Bauseitige Installation Dentsply Sirona 3.7 Unterflurmontage der PC-Anschlüsse Installationsvoraussetzungen Intego / Intego pro ➢ Ziehen Sie die Leitungen USB , Ethernet, HDMI und Schutzleiter von der Behandlungseinheit durch den Kabelkanal zum Standort des PCs C. Bei PCs ohne HDMI Ausgang zusätzlich eine Audio Leitung einziehen.
-
Seite 31: Maße, Technische Daten
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.1 Maße Intego, Maßstab 1:20 Maße, technische Daten Maße Intego, Maßstab 1:20 4.1.1 Abstände im Behandlungszimmer Intego 1400 1100 55 1/8” 43 5/16” 2250 88 9/16” 7 7/8” 19 5/8” 11 7/8”... -
Seite 32: Seitenansicht Intego
4 Maße, technische Daten Dentsply Sirona 4.1 Maße Intego, Maßstab 1:20 Installationsvoraussetzungen Intego / Intego pro 4.1.2 Seitenansicht Intego WICHTIG Empfohlene Raumhöhe ≥ 2220 mm LEDview, LEDview Plus: Maße an der Wassereinheit Kompakt LEDlight: Maße an der Wassereinheit Kompakt (Höhe und Schwenkbereich) Monitor an der Leuchtenaufbaustange Höhe Arztelement TS oder CS... -
Seite 33: Draufsicht Intego Mit Arztelement Cs
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.1 Maße Intego, Maßstab 1:20 4.1.3 Draufsicht Intego mit Arztelement CS 1240 48 7/8” 75° 30° 7 7/8” 14 3/4” 30° 240° 30° 33 7/8” max. 7 7/8” 16 3/4” 1359 53 1/2”... -
Seite 34: Draufsicht Intego Mit Arztelement Ts
4 Maße, technische Daten Dentsply Sirona 4.1 Maße Intego, Maßstab 1:20 Installationsvoraussetzungen Intego / Intego pro 4.1.4 Draufsicht Intego mit Arztelement TS 1240 48 7/8” 75° 30° 7 7/8” 14 3/4” 30° 30° 240° 33 7/8” max. 7 7/8” 16 3/4” 300°... -
Seite 35: Draufsicht Intego Mit Optionen
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.1 Maße Intego, Maßstab 1:20 4.1.5 Draufsicht Intego mit Optionen Arztelement TS Arztelement CS 64 57 084 D3543 D3543.021.01.07.01 05.2017... - Seite 36 4 Maße, technische Daten Dentsply Sirona 4.1 Maße Intego, Maßstab 1:20 Installationsvoraussetzungen Intego / Intego pro LEDlight LEDview Plus LEDview Monitor Assistenzelement Komfort 64 57 084 D3543 D3543.021.01.07.01 05.2017...
-
Seite 37: Abstände Im Behandlungszimmer Intego Mit Heliodent Plus
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.1 Maße Intego, Maßstab 1:20 4.1.6 Abstände im Behandlungszimmer Intego mit Heliodent Plus Gerätemodell Empfohlene Abstände zu Schrank oder Wand. Mitte Fußbodendurchbruch/Installationsfeld WICHTIG! Die hier montierte Leuchte und das Arztelement mit/ohne Tray und der Heliodent Plus haben einen größeren Schwenkbereich... -
Seite 38: Seitenansicht Intego Mit Heliodent Plus Gerätemodell
4 Maße, technische Daten Dentsply Sirona 4.1 Maße Intego, Maßstab 1:20 Installationsvoraussetzungen Intego / Intego pro 4.1.7 Seitenansicht Intego mit Heliodent Plus Gerätemodell 2000 78 3/4” 8 3/8” 1 7/8” 1300 51 3/16” 26” 2” 11” 13 1/2” 3” 11 5/8” 1150 1110 45 1/4”... -
Seite 39: Maße Intego Pro, Maßstab 1:20
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.2 Maße Intego pro, Maßstab 1:20 Maße Intego pro, Maßstab 1:20 4.2.1 Abstände im Behandlungszimmer Intego pro 1400 1100 55 1/8” 43 5/16” 2250 88 9/16” 7 7/8” 19 5/8” 11 7/8 ”... -
Seite 40: Seitenansicht Intego Pro
4 Maße, technische Daten Dentsply Sirona 4.2 Maße Intego pro, Maßstab 1:20 Installationsvoraussetzungen Intego / Intego pro 4.2.2 Seitenansicht Intego pro WICHTIG Empfohlene Raumhöhe ≥ 2220 mm LEDview: Maße an der Wassereinheit Komfort (Höhe und Schwenkbereich) LEDlight: Maße an der Wassereinheit Komfort Monitor an der Leuchtenaufbaustange Höhe Arztelement TS oder CS... -
Seite 41: Draufsicht Intego Pro Mit Arztelement Cs
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.2 Maße Intego pro, Maßstab 1:20 4.2.3 Draufsicht Intego pro mit Arztelement CS 2140 84 1/4” 14° 110° 42° 30° 7 7/8” 90° 240° 14 3/4” 1220 40” 48” max. 7 7/8”... -
Seite 42: Draufsicht Intego Pro Mit Arztelement Ts
4 Maße, technische Daten Dentsply Sirona 4.2 Maße Intego pro, Maßstab 1:20 Installationsvoraussetzungen Intego / Intego pro 4.2.4 Draufsicht Intego pro mit Arztelement TS 2140 84 1/4” 14° 110° 42° 30° 7 7/8” 90° 240° 14 3/4” 1220 40” 48” max. 7 7/8”... -
Seite 43: Draufsicht Intego Pro Mit Optionen
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.2 Maße Intego pro, Maßstab 1:20 4.2.5 Draufsicht Intego pro mit Optionen Arztelement TS Arztelement CS 64 57 084 D3543 D3543.021.01.07.01 05.2017... - Seite 44 4 Maße, technische Daten Dentsply Sirona 4.2 Maße Intego pro, Maßstab 1:20 Installationsvoraussetzungen Intego / Intego pro LEDlight LEDview Plus LEDview Monitor 64 57 084 D3543 D3543.021.01.07.01 05.2017...
-
Seite 45: Abstände Im Behandlungszimmer Intego Pro Mit Heliodent Plus
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.2 Maße Intego pro, Maßstab 1:20 4.2.6 Abstände im Behandlungszimmer Intego pro mit Heliodent Plus Gerätemodell Empfohlene Abstände zu Schrank oder Wand. Mitte Fußbodendurchbruch/Installationsfeld WICHTIG! Die hier montierte Leuchte und das Arztelement mit/ohne Tray und der Heliodent Plus haben einen größeren Schwenkbereich... -
Seite 46: Seitenansicht Intego Pro Mit Heliodent Plus Gerätemodell
Dentsply Sirona 4.2 Maße Intego pro, Maßstab 1:20 Installationsvoraussetzungen Intego / Intego pro 4.2.7 Seitenansicht Intego pro mit Heliodent Plus Gerätemodell Empfohlene Montagehöhe für Wandadapter 1110 mm (43 3/4“) Kabeldurchführung für Strahlerkabel Das Strahlerkabel zwischen Intego und Wandadapter wird mitgeliefert (12,5 mm Außendurchmesser, max. Leitungslänge 10 Meter (393”). -
Seite 47: Maße Intego Ambidextrous, Intego Pro Ambidextrous, Maßstab 1:20
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.3 Maße Intego Ambidextrous, Intego pro Ambidextrous, Maßstab 1:20 Maße Intego Turn, Intego pro Turn, Maßstab 1:20 4.3.1 Abstände im Behandlungszimmer Intego Turn, Intego pro Turn Empfohlene Abstände zu Schrank oder Wand. - Seite 48 4 Maße, technische Daten Dentsply Sirona 4.3 Maße Intego Ambidextrous, Intego pro Ambidextrous, Maßstab 1:20 Installationsvoraussetzungen Intego / Intego pro Arztelement TS oder CS WICHTIG! Der Mindestabstand von der Stuhlhinterkante (mit Verkleidung) zur Wand oder einem Schrankprogramm muss eingehalten werden, ansonsten ist es nicht möglich die Wassereinheit durchzuschwenken.
-
Seite 49: Seitenansicht Intego Turn, Intego Pro Turn
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.3 Maße Intego Ambidextrous, Intego pro Ambidextrous, Maßstab 1:20 4.3.2 Seitenansicht Intego Turn, Intego pro Turn WICHTIG Empfohlene Raumhöhe ≥ 2220 mm LEDview: Maße an der Wassereinheit Kompakt LEDlight: Maße an der Wassereinheit Kompakt (Höhe und Schwenkbereich) -
Seite 50: Draufsicht Intego Turn, Intego Pro Turn Mit Arztelement
4 Maße, technische Daten Dentsply Sirona 4.3 Maße Intego Ambidextrous, Intego pro Ambidextrous, Maßstab 1:20 Installationsvoraussetzungen Intego / Intego pro 4.3.3 Draufsicht Intego Turn, Intego pro Turn mit Arztelement Kopfstütze: Länge der Behandlungseinheit mit Patient 176cm groß und Werksprogramm 2 Kopfstütze: Maximale Länge der Behandlungseinheit Maß... -
Seite 51: Draufsicht Intego Turn, Intego Pro Turn Mit Arztelement Ts
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.3 Maße Intego Ambidextrous, Intego pro Ambidextrous, Maßstab 1:20 4.3.4 Draufsicht Intego Turn, Intego pro Turn mit Arztelement TS Kopfstütze: Länge der Behandlungseinheit mit Patient 176cm groß und Werksprogramm 2 Kopfstütze: Maximale Länge der Behandlungseinheit Maß... -
Seite 52: Draufsicht Intego Turn, Intego Pro Turn Mit Optionen
4 Maße, technische Daten Dentsply Sirona 4.3 Maße Intego Ambidextrous, Intego pro Ambidextrous, Maßstab 1:20 Installationsvoraussetzungen Intego / Intego pro 4.3.5 Draufsicht Intego Turn, Intego pro Turn mit Optionen Arztelement TS Arztelement CS 64 57 084 D3543 D3543.021.01.07.01 05.2017... - Seite 53 Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.3 Maße Intego Ambidextrous, Intego pro Ambidextrous, Maßstab 1:20 LEDlight LEDview Plus LEDview Monitor 64 57 084 D3543 D3543.021.01.07.01 05.2017...
-
Seite 54: Montageplatten
Montageplatten Adapterplatte Für den Ersatz einer der folgenden Dental-Behandlungseinheiten für Rechtshänder durch eine Intego / Intego pro-Behandlungseinheit sind Adapterplatten erhältlich: ● C2, C3, C4, C6, C8 (bei C4 Baujahr 1999-2001 muss im Bereich der Wassereinheit (C) eine neue Bodenbohrung vorgenommen werden.) ●... - Seite 55 Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.4 Montageplatten REF 65 42 018 Adapterplatte Intego: 64 57 084 D3543 D3543.021.01.07.01 05.2017...
- Seite 56 4 Maße, technische Daten Dentsply Sirona 4.4 Montageplatten Installationsvoraussetzungen Intego / Intego pro REF 65 93 433 Adapterplatte Intego Turn kpl.: 1/2" 7 7/8" 5" 16 3/8" 8 5/8" 9 7/8" 35 3/8" 1224 48 2/11" 64 57 084 D3543 D3543.021.01.07.01 05.2017...
- Seite 57 Bei dauerhaftem oder in jedem Fall bei medizinischem Gebrauch, muss die Demostuhlplatte mit zwei Schrauben an den Punkten D am Fußboden festgeschraubt werden. Dicke der Demostuhlplatte. 10 mm REF 64 46 061 Demostuhlplatte Intego / Intego pro 64 57 084 D3543 D3543.021.01.07.01 05.2017...
- Seite 58 Dentsply Sirona 4.4 Montageplatten Installationsvoraussetzungen Intego / Intego pro Demostuhlplatte Intego Turn / Intego pro Turn Für Böden, die eine feste Verbindung des Gerätes mit dem Fußboden nicht zulassen (z. B. Messebetrieb, Fußbodenheizung), ist eine Montage auf einer dreiteiligen Demostuhlplatte aus Stahl möglich.
-
Seite 59: Hinweise Zur Praxisplanung
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.5 Hinweise zur Praxisplanung Hinweise zur Praxisplanung Für die Praxisplanung stehen im Händlerbereich der Sirona-Internetseite unter DOWNLOADS => CAAD-Dateien folgende Datei(en) zur Verfügung: ● PDF-Datei mit Print-Symbol - zum maßstäblichen Ausdruck auf Papier oder Klebefolie ●... -
Seite 60: Technische Daten
4 Maße, technische Daten Dentsply Sirona 4.6 Technische Daten Installationsvoraussetzungen Intego / Intego pro Technische Daten Modellbezeichnung: Intego / Intego pro Netzanschluss: 100 – 240 V AC ± 10% 50/60 Hz Nennstrom: 3,3 A - 1,5 A bei 100 - 240 V zusätzlich max. -
Seite 61: Betriebs-, Transport- Und Lagerbedingungen
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.6 Technische Daten WICHTIG Minimalanforderungen an den PC Siehe Dokument „Installationshinweise und Systemvoraussetzungen für PC-Konfiguration“, (REF 61 94 067) SIVISION digital. 4.6.1 Betriebs-, Transport- und Lagerbedingungen Betriebsart: Durchlaufbetrieb mit Aussetzbelastung entsprechend der zahnärztlichen Arbeitsweise. -
Seite 62: Gewicht Und Verpackung
4 Maße, technische Daten Dentsply Sirona 4.6 Technische Daten Installationsvoraussetzungen Intego / Intego pro 4.6.2 Gewicht und Verpackung Abmessungen der Verpackung Gewicht (mit Verpackung und Zubehör / ohne Verpackung): Arztelement Intego CS: 120 cm x 80 cm x 92 cm 37 kg / 24,5 kg... -
Seite 63: Normen/Zulassungen
Dentsply Sirona 4 Maße, technische Daten Installationsvoraussetzungen Intego / Intego pro 4.7 Normen/Zulassungen Normen/Zulassungen Die Behandlungseinheiten Intego / Intego pro sind unter anderem in Übereinstimmung mit den folgenden Normen: ● IEC 60601-1 (elektrische und mechanische sowie Software- Sicherheit) ● IEC 60601-1-2 (elektromagnetische Verträglichkeit) ●... - Seite 64 4 Maße, technische Daten Dentsply Sirona 4.7 Normen/Zulassungen Installationsvoraussetzungen Intego / Intego pro Die Behandlungseinheit entspricht, sofern sie mit einer Desinfektionsanlage oder Frischwasserflasche ohne Umschaltung zur öffentlichen Trinkwasserversorgung ausgestattet ist, den technischen Regeln und den Anforderungen an Sicherheit und Hygiene zum Anschluss der Behandlungseinheit an die öffentliche Trinkwasserversorgung.
-
Seite 65: Elektromagnetische Verträglichkeit
5.1 Zubehör Elektromagnetische Verträglichkeit Die Beachtung der nachstehenden Angaben gewährleisten den sicheren Betrieb unter EMV-Gesichtspunkten. Intego / Intego pro erfüllt die Anforderungen an die elektromagnetische Verträglichkeit (EMV) gemäß IEC 60601-1-2:2014 Intego / Intego pro wird im Folgenden „GERÄT“ genannt. Zubehör Ausführung PC-Anbindung Die benötigten Schnittstellenleitungen können bei Sirona bestellt werden. -
Seite 66: Elektromagnetische Aussendung
5 Elektromagnetische Verträglichkeit Dentsply Sirona 5.2 Elektromagnetische Aussendung Installationsvoraussetzungen Intego / Intego pro Zubehör bei EMV-Messung Die EMV-Messungen wurden mit folgendem PC durchgeführt: PC als Peripherie-Gerät zur Fujitsu Überprüfung der Schnittstellen mit: ESPRIMO P710 E90+ Ausbau des PCs: Prozessor Intel Core i5 3470; 3,6 GHz... -
Seite 67: Störfestigkeit
Dentsply Sirona 5 Elektromagnetische Verträglichkeit Installationsvoraussetzungen Intego / Intego pro 5.3 Störfestigkeit Störfestigkeit Das GERÄT ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Anwender des GERÄTS sollte sicherstellen, dass es in einer solchen Umgebung benutzt wird. - Seite 68 5 Elektromagnetische Verträglichkeit Dentsply Sirona 5.3 Störfestigkeit Installationsvoraussetzungen Intego / Intego pro Störfestigkeits-Prüfungen IEC 60601-1-2 Übereinstimmungs- Elektromagnetische Umgebung – Prüfpegel pegel Leitlinien Geleitete HF-Störgröße d= [1,2] √P IEC 61000-4-6 150 kHz bis 80 MHz (ISM Band) im ISM Band zwischen 0,15 MHz...
- Seite 69 Dentsply Sirona 5 Elektromagnetische Verträglichkeit Installationsvoraussetzungen Intego / Intego pro 5.3 Störfestigkeit Prüffrequenz Band (MHz) Dienst Modulation Maximale Abstand (m) Störfestigkeits- (MHz) Leistung (W) Prüfpegel (V/m) 380 - 390 TETRA 400 Pulsmodulation 18 Hz 430 - 470 GMRS 460, FRS 460 ± 5 kHz...
-
Seite 70: 5.4 Schutzabstände
5 Elektromagnetische Verträglichkeit Dentsply Sirona 5.4 Schutzabstände Installationsvoraussetzungen Intego / Intego pro Schutzabstände Empfohlene Schutzabstände zwischen Das GERÄT ist für den Betrieb in einer elektromagnetischen Umgebung tragbaren und mobilen HF- bestimmt, in der gestrahlte HF-Störgrößen kontrolliert werden. Der Kunde Kommunikationsgeräten und dem oder der Anwender des GERÄTS kann helfen, elektromagnetische... -
Seite 71: Checkliste
Aufstellungsort Wir empfehlen, mindestens 4 Wochen vor der Installation eine Überprüfung der Gegebenheiten vor Ort durchzuführen. Diese Checkliste soll Sie dabei unterstützen. Dadurch kann am Tag der eigentlichen Installation von Intego / Intego pro ein reibungsloser Ablauf gewährleistet werden. Aufstellungsort: ●... -
Seite 72: Bauliche Voraussetzungen
Bodenbeschaffenheit: Montageplatten (siehe Montageplatten [ → 54]) ☑ ● Für leichte Unebenheit sind Ausgleichsplatten verwendbar, keine Montageplatte erforderlich. ☐ ● Adapterplatten: Intego pro REF 64 32 061, Intego REF 65 42 018: Verwendbar für Ersatz von ☐ bestimmten C-Linien Dental-Behandlungseinheiten, Details siehe Montageplatten [ → 54] ●... -
Seite 73: It Hardware
Dentsply Sirona 6 Checkliste Installationsvoraussetzungen Intego / Intego pro 6.3 IT Hardware IT Hardware Betriebsart: ☑ ● PC im Behandlungszimmer ☐ PC-Systemvoraussetzung: ☑ Anforderungen zu IT-Hardware und Software befinden sich im Dokument "Installationshinweise ☐ und Systemvoraussetzungen für PC-Konfiguration“, (REF 61 94 067) Sivision digital WICHTIG! Bitte beachten Sie, dass es bei Abweichungen möglicherweise zu Störungen im Kamerabetrieb... -
Seite 74: Netzwerk
● Netzwerkanschluss für Intego / Intego pro vorhanden. ☐ ● Netzwerkanschluss für externen PC vorhanden. ☐ WICHTIG! Der Einsatz von Routern zwischen Intego / Intego pro und Arbeitsplatz PC ist zu vermeiden. ● Netzwerk Konfigurationsplan vorhanden. ☐ ● Netzwerkdosen wurden zertifiziert. ☐... -
Seite 75: Edv
● Gibt es einen DHCP Server (dynamische TCP/IP Adressenvergabe)? ☐ ja ☐ nein WICHTIG! Für den Intego / Intego pro sollte eine statische Adresse vergeben werden! Diese darf nicht in dem dynamischen Adressbereich liegen! ● Intego / Intego pro: _____ . _____ . _____ . ____ ●... - Seite 76 6 Checkliste Dentsply Sirona 6.5 EDV Installationsvoraussetzungen Intego / Intego pro 64 57 084 D3543 D3543.021.01.07.01 05.2017...
- Seite 78 Änderungen im Zuge technischer Weiterentwicklung vorbehalten. © Sirona Dental Systems GmbH Sprache:deutsch Printed in Germany D3543.021.01.07.01 05.2017 Ä.-Nr.: 123 844 Imprimé en Allemagne Sirona Dental Systems GmbH Fabrikstraße 31 64 57 084 D3543 Bestell-Nr. 64625 Bensheim Germany www.sirona.com...
