Einstellen der Höhe des Hub-
und Mähpedals

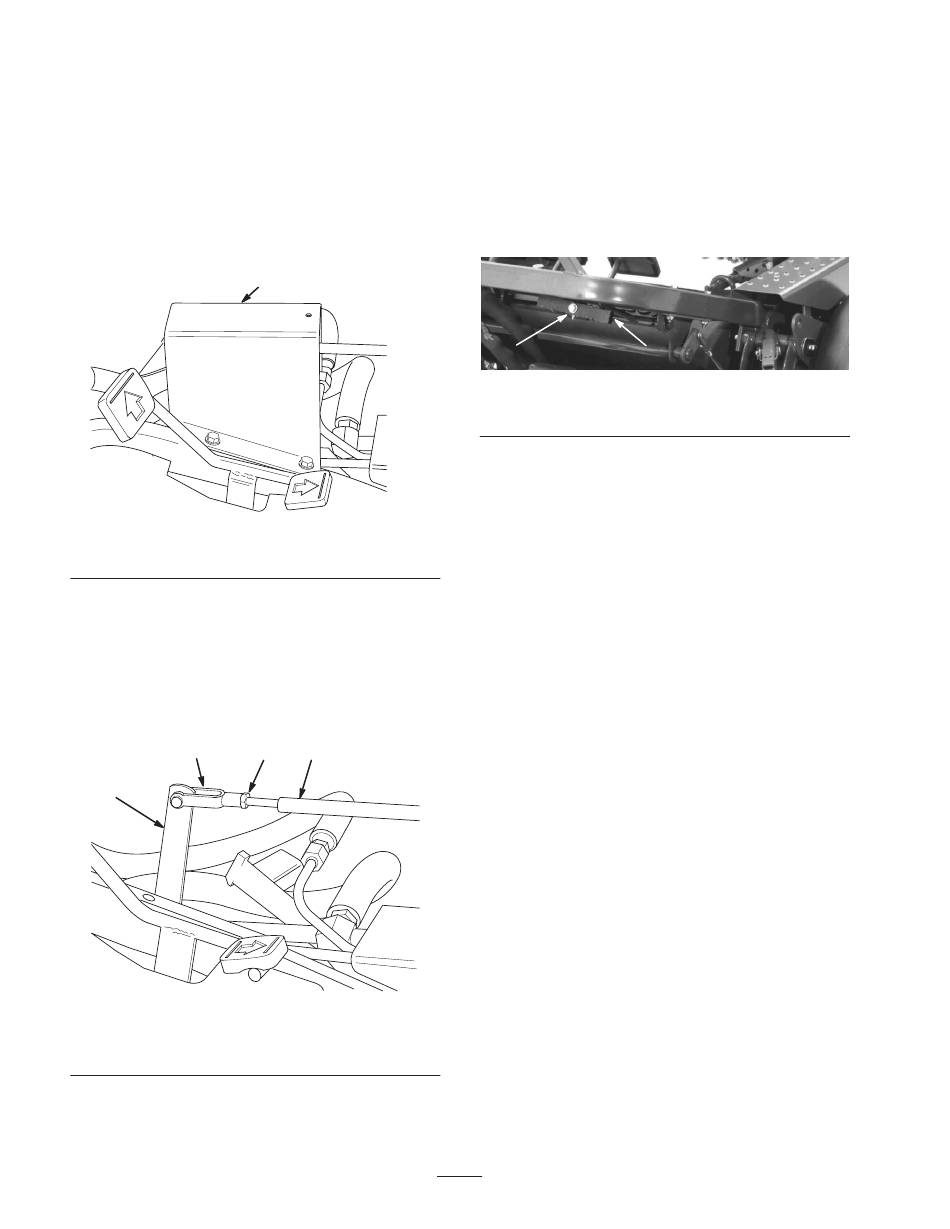

Stellen Sie die Hub- und Mähpedale wie folgt auf die
gleiche Höhe ein, um die korrekte Spulenwegstrecke im
Ventilverteiler zu beziehen:
1. Stellen Sie die Spulen 1, 2 und 3 auf Neutral (Mitte der
Wegstrecke) und entfernen den Schutz der
Übertragungsstange vom Fußbrett (Bild 45).
Bild 45
1. Schutz – Übertragungsstange
2. Lockern Sie die Klemmmutter, die das Joch an der
Vorderseite der langen Schaltstange befestigt. Entfernen
Sie den Lastösenbolzen und Splint.
3. Bewegen Sie den Einstellhebel per Hand um die Mäh-
und Hubpedale zu nivellieren. Stellen Sie dann das Joch
an der Schaltstange so ein, dass das Loch im Joch mit
dem im Einstellhebel übereinstimmt (Bild 46).
2
4
Bild 46
1. Klemmmutter
2. Joch
1
1
3
3. Schaltstange
4. Einstellhebel
Nivellieren der Hub- und
Mähpedale
Sie müssen die Hubschwenkplatte einstellen, wenn die
Hub- und Mähpedale in der Neutralstellung nicht parallel,
d.h. auf gleicher Höhe sind.
1. Lockern Sie die Mutter an der Rückseite der
Hubschwenkplatte (Bild 47).
2
1. Hubschwenkplatte
2. Drehen Sie die exzentrische Schraube (Bild 47) zum
Anheben oder Absenken der Hubschwenkplattenfeder.
Dadurch stellen Sie die Hubschwenkplatte und Pedale
gleich.
3. Halten Sie die Schraube, während Sie die Mutter zum
Arretieren der Einstellung festziehen.
36
1
Bild 47
2. Exzentrische Schraube
