Einstellen Des Maximalen Drucks Der Ausstattung - MECALAC 10 MSX Reparaturhandbuch

10MSX

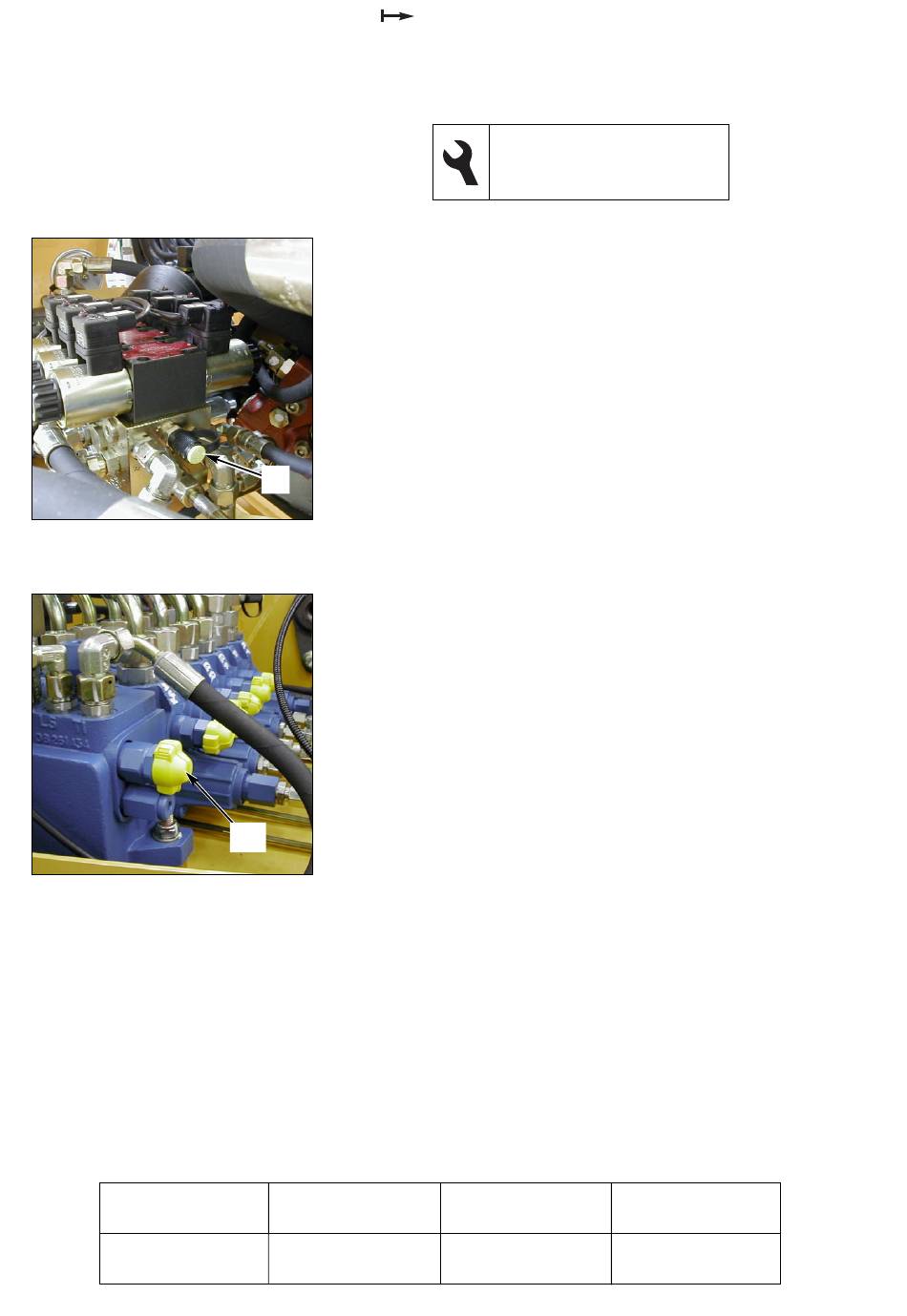

Abb. 1 Hochdruck-Funktionsblock
Abb. 2 Verteiler
Operation
Max. Druck
66
1
1
Druck
(Bar)
270 (+ 5 - 0)
35500
14.4.2 Einstellen des maximalen Drucks
der Ausstattung
19-er Flachschlüssel
5-er Innensechskantschlüssel
Druckmesser 0 bis 600 Bar
1- Einen Zylinder bis zum Anschlag stellen, zum Beispiel
den Kübelzylinder. Der Motor dreht mit maximaler
Drehzahl.
2- Den Druck (1 Abb. 1) mit dem Druckmesser messen.
3- Die Gegenmutter
Druckbegrenzers (1 Abb. 2) in den Uhrzeigersinn
drehen, um den Druck zu steigern.
Messung
(Kennz. Nr.)
1 Abb. 1
lockern und die Schraube
Einstellung
(Kennz. Nr.)
1 Abb. 2
M1
