Werkzeugträger Volvo (Option) - MECALAC 10 MSX Reparaturhandbuch

10MSX

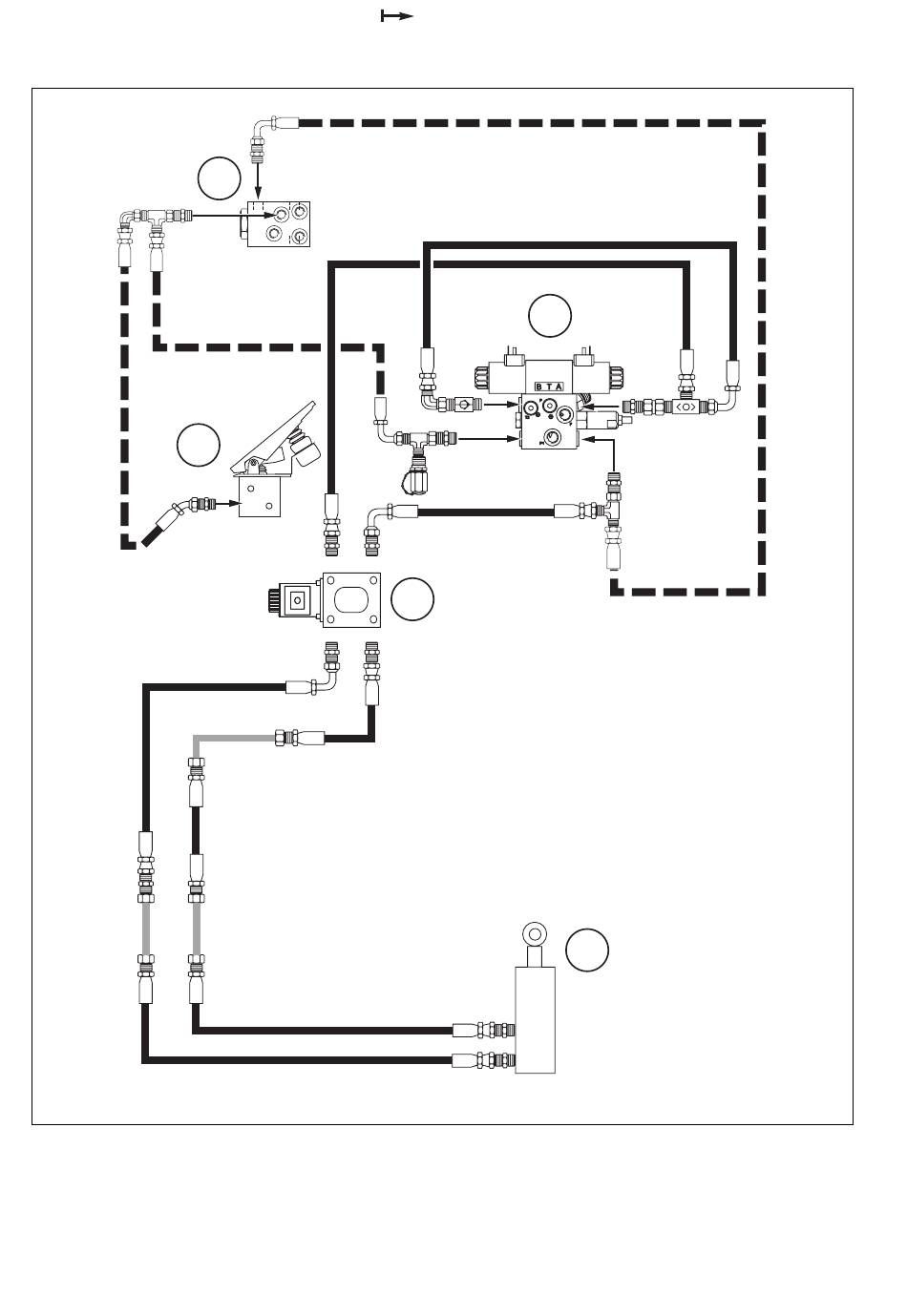

9.15 Werkzeugträger VOLVO (Option)
B3
B3 - Gaspedal-Fußhebel
C6 - Hydromotor des Aufbau-Schwenkwerks
C10 - Hochdruck-Funktionsblock
38
C6
T Z1
M2
P
M1
F
Z2
P
A B
T P
35500
C10
M
M1
O2
O1 - Werkzeugträgerzylinder
O2 - Werkzeugträger-Magnetventil
A2
F1
O1
M1
