MECALAC 10 MSX Reparaturhandbuch Seite 24

10MSX
2
8
1

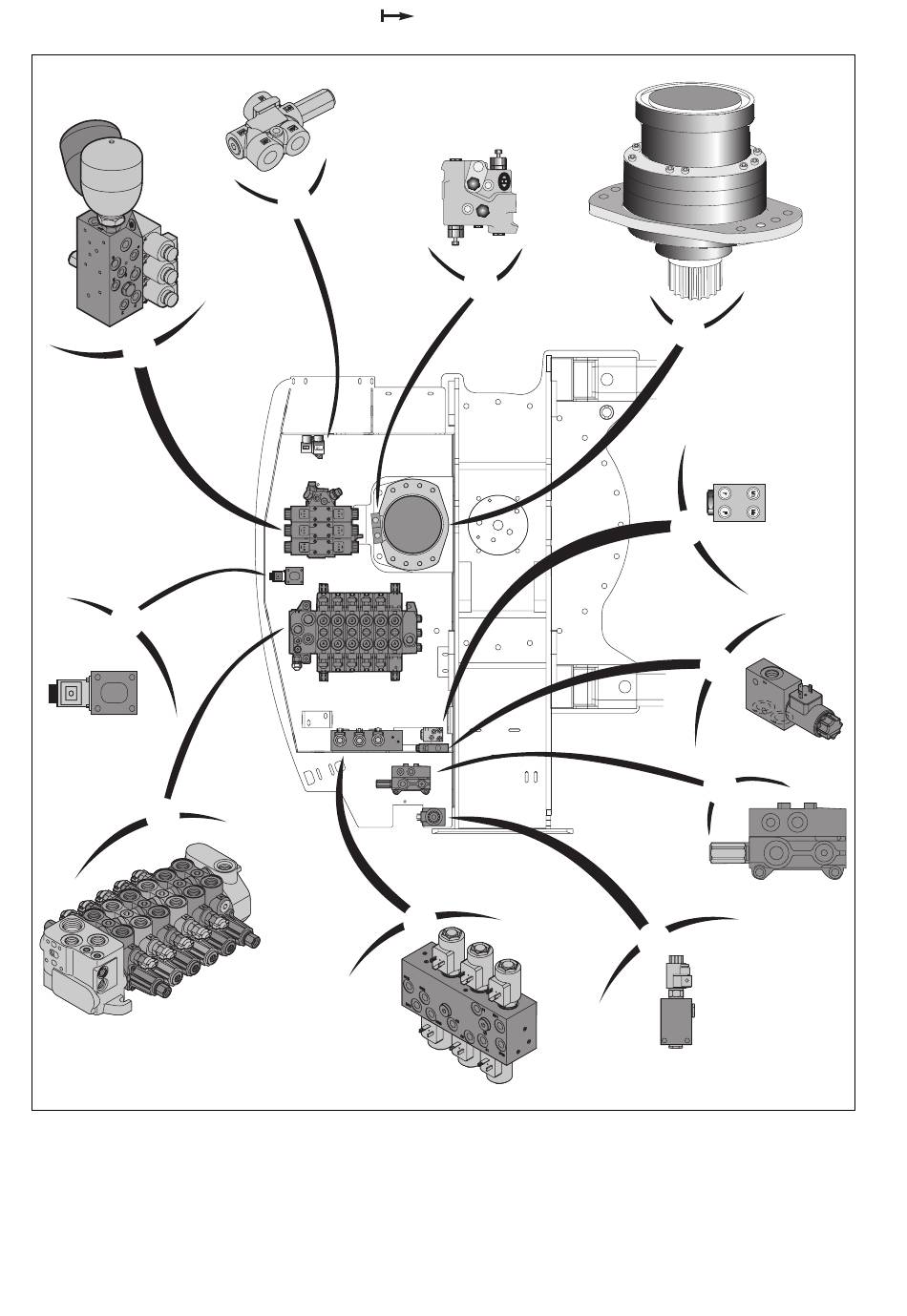

1 - Verteiler SX14
2 - Hochdruck-Funktionsblock
3 - Prioritätsventil
4 - Schwenkmotor
5 - CROSS-OVER Ventil
6 - Niederdruck-Steuereinheit
22
35500
T2
D2
3
6
D1
S150
5
10
7 - Bremsblock
8 - Magnetventil Werkzeugträger Volvo (Option)
9 - Vorrangsblock Klimaanlage (Option)
10 - Magnetventil Klimaanlage (Option)
11 - Magnetventil Manuelle Beschleunigung
(Option)
4
7
11
9
M1
