Heben Und Fördern In Querposition Mit Stabilisatoren - MECALAC 10 MSX Reparaturhandbuch

10MSX
3 m 2 m
14

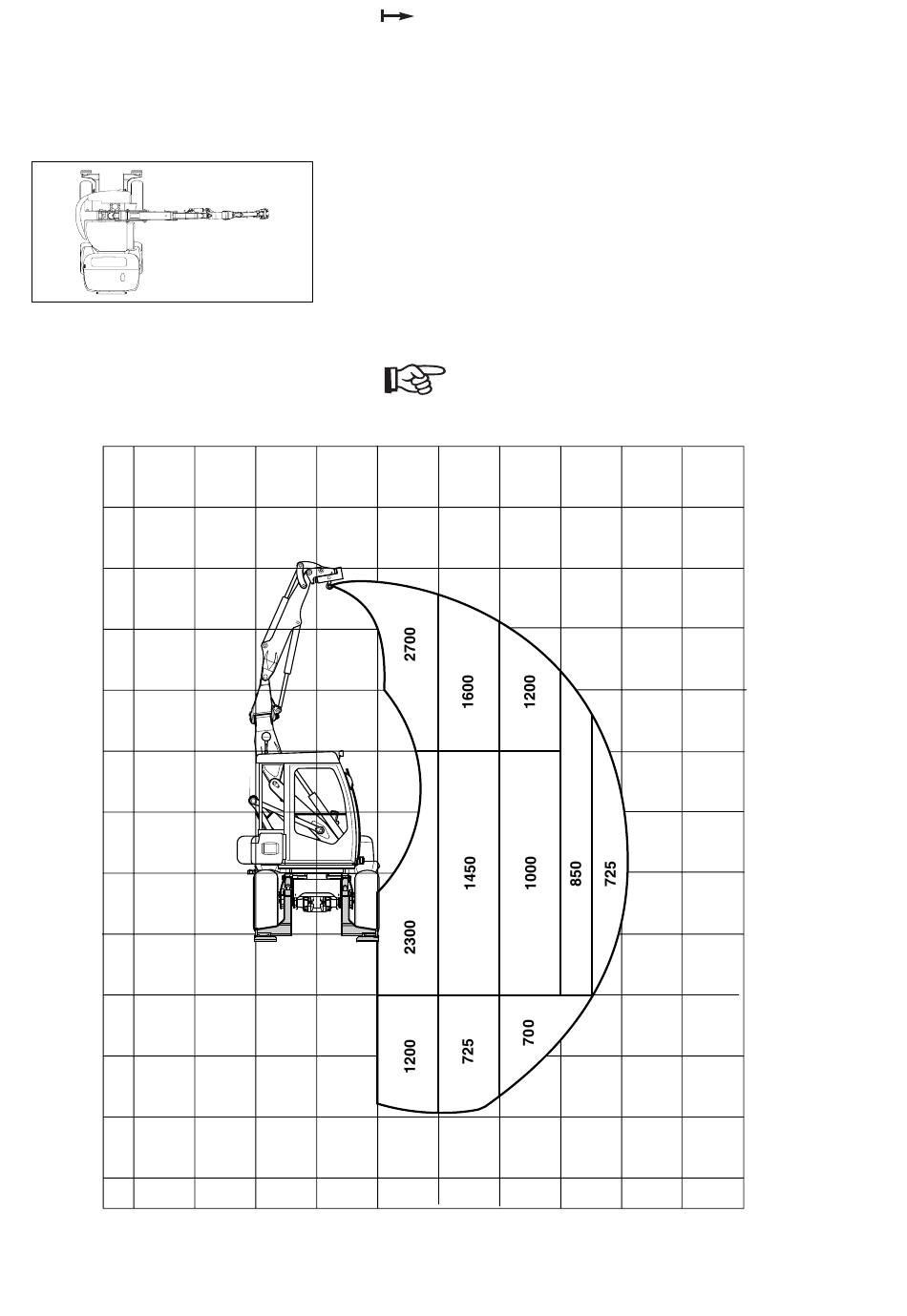

5.3 Heben und Fördern in Querposition
1 m 0 m 1 m
35500
mit Stabilisatoren
Arbeitsbedingungen :
- Auf Rädern, Stabilisatoren vollständig ausgezogen.
- auf ebenem, kompaktem Boden.
- Verwendung der Ausrüstung ohre Versetzung.
- V. und h. Fahrgestell aufeinander ausgerichtet.
- Schwenksystem der Hinterachse blockiert.
- Ohne Werkzeug (Löffel, Lader, usw...) mit Förderplatte
+ Haken.
Stabilitätslasten und hydraulische Grenzwerte
gemäß Norm ISO 10567.
2 m 3 m 4 m
7 m
6 m
5 m
4 m
3 m
2 m
1 m
0 m
1 m
2 m
3 m
4 m
5 m 6 m 7 m
M1
