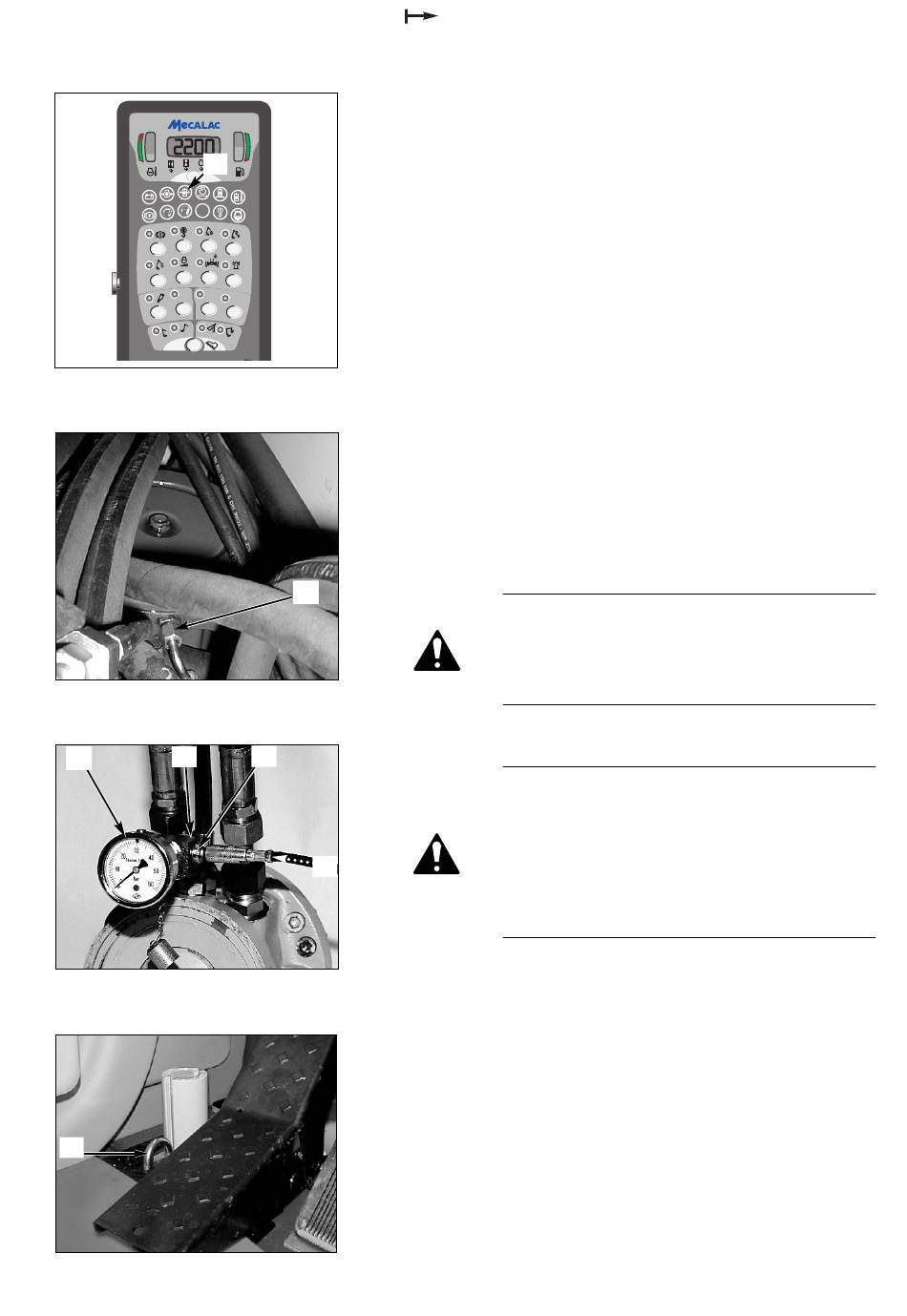

6.2 Wenn der Turm schlecht ausgerichtet ist

Der Schwenkmotor ist mit einer negativen Bremse ausgestattet,
die den Aufbau im Fall einer Hilfsdruckstörung blockiert,
Kontrolleuchte (1 Abb. 4).
Wenn die Maschine in diesem Fall abgeschleppt werden muß
und der Aufbau nicht korrekt ausgerichtet ist, muß der Motor
entblockt werden. Dazu wird eine gewöhnliche Schmierpumpe
und ein Manometer von 0 - 40 Bar verwendet.
- Die Versorgung der Bremse (1 Abb. 5) unterbrechen.
- Einen Anschluß (2 Abb. 6) mit Standardanschluss (3 Abb. 6)
anbringen.
- Überprüfen, ob die Bremse mit Öl gefüllt ist.
- Die Schmierpumpe (4 Abb. 6) anschließen.
- Die Pumpe betätigen, bis am Manometer (1 Abb. 6) ein
Wert von 30 Bar angezeigt wird.
- Den Aufbau ausrichten und mechanisch verriegeln (1 Abb. 7).
- Die Maschine abschleppen.
- Den Druck über den Anschluss der Pumpe (3 Abb. 6)
abbauen.
- Den Anschluß (2 Abb. 6) entfernen.
- Die Versorgung der Bremse (1 Abb. 5) wieder anschließen.
In abschüssigem Gelände kann durch die
Entblockung eine unbeabsichtigte Drehung
des Aufbaus ausgelöst werden. Deshalb die
Ausrüstung vor jeglicher Intervention immer
auf den Boden absenken.
Das Abschleppen der Maschine muss bei sehr
langsamer Geschwindigkeit (max. 2 Km/S)
erfolgen und kommt nur in Frage, um die
Fahrbahn zu räumen und den Zugang zum
Transportfahrzeug zu ermöglichen (Gefahr
einer Beschädigung der hydraulischen Bauteile
bei zu hoher Geschwindigkeit bzw. zu großen
Entfernungen).
