Montage Von 4 Sicherheitsventilen An Der Ausrüstung (Option) - MECALAC 10 MSX Reparaturhandbuch

10MSX

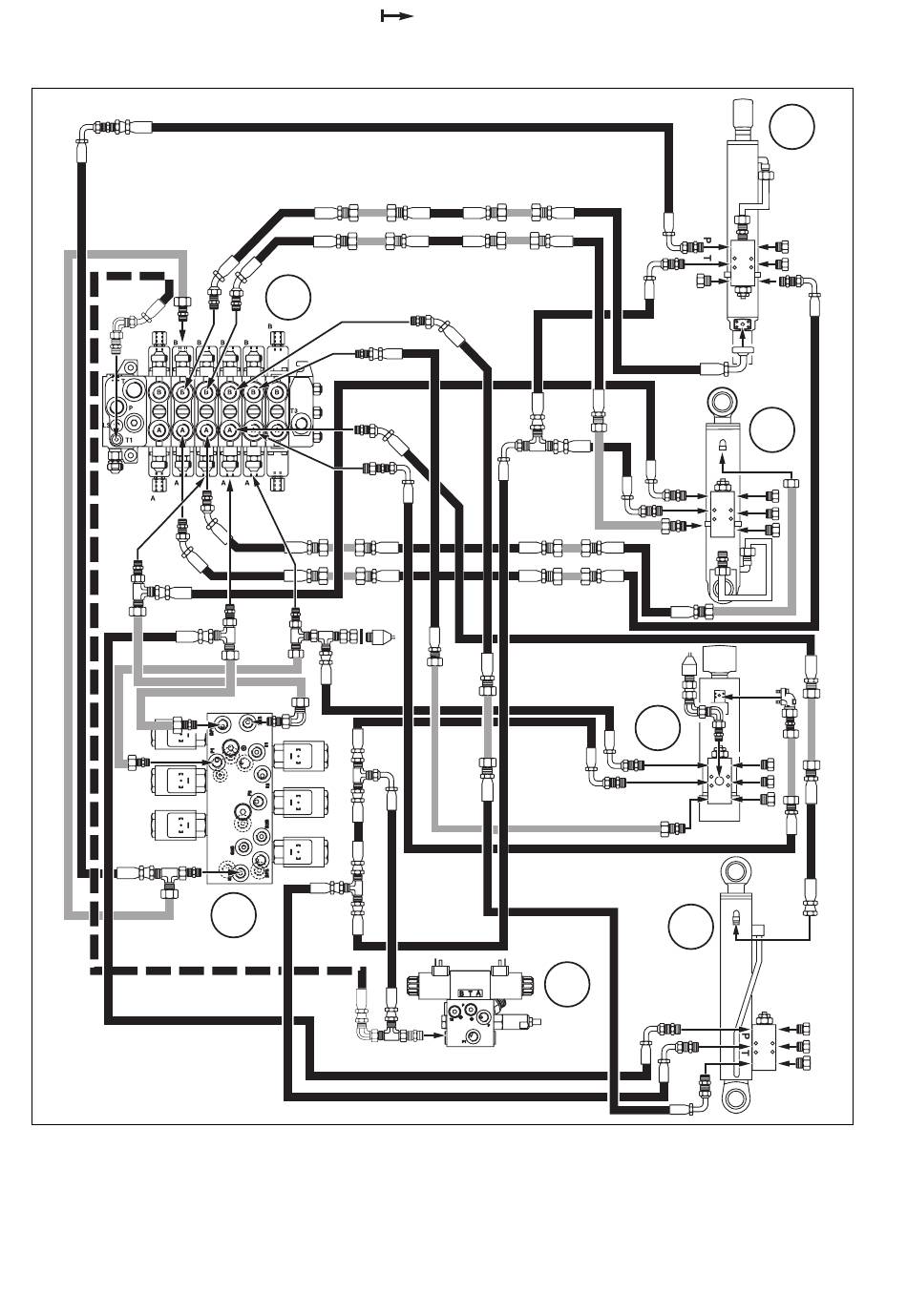

9.13 Montage von 4 Sicherheitsventilen an der Ausrüstung (Option)
T1
BF1
F1
C1 - Verteiler SX14
C10 - Hochdruck-Funktionsblock
L1 - Auslegerzylinder
L2 - Auslegerschnabelzylinder
36
C1
B1B
GB1
F1
35500
C10
F2
L3 - Armzylinder
F1 - Niederdruck-Steuereinheit
M1 - Löffelzylinder
M1
L3
P
T
L1
P
T
L2
M1
