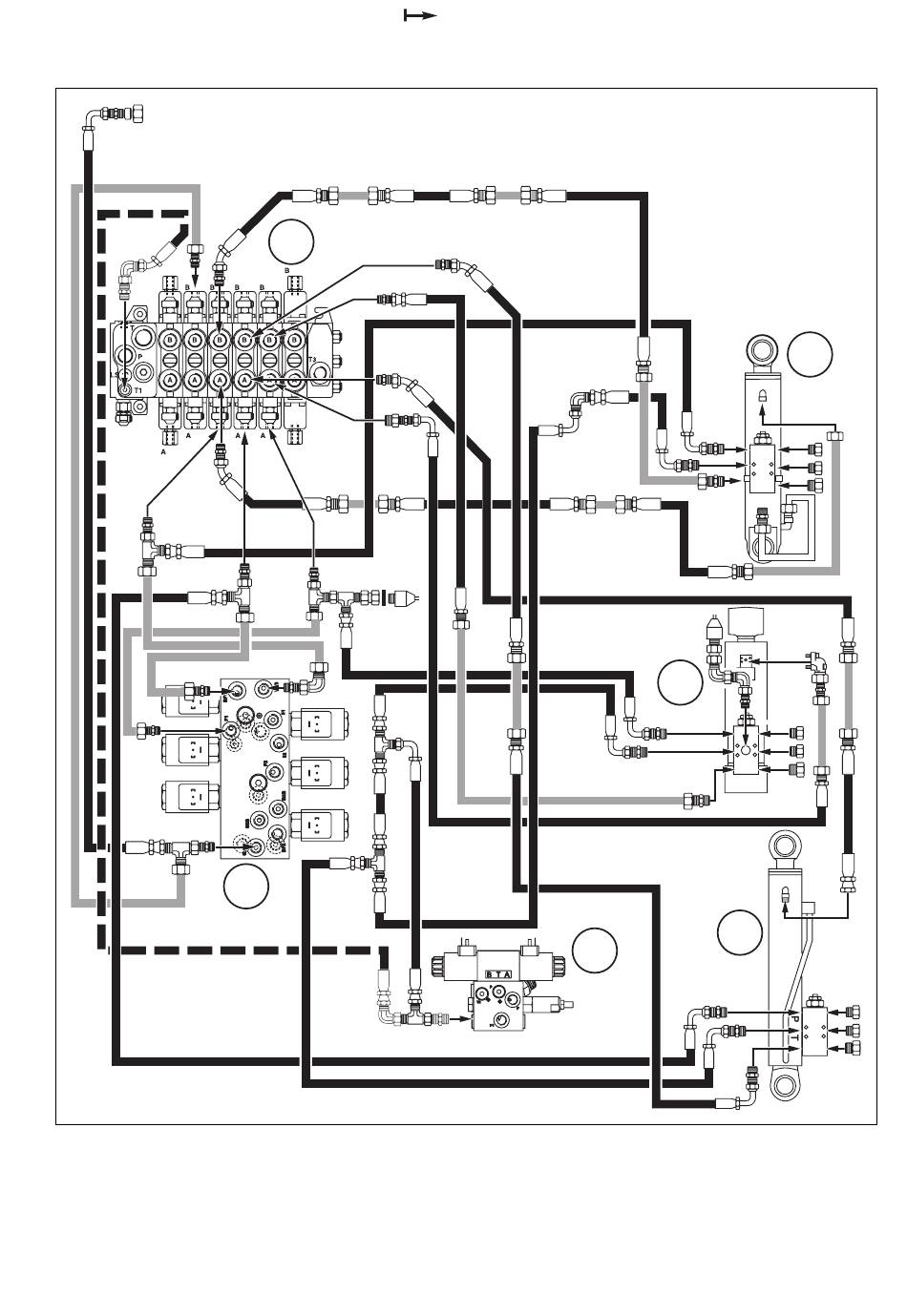

9.12 Montage von 3 Sicherheitsventilen an der Ausrüstung (Option)
T1
BF1
F1
GB1
C1 - Verteiler SX14
C10 - Hochdruck-Funktionsblock
F1 - Niederdruck-Steuereinheit
M1
C1
B1B
F1
35500
C10
F2
L1 - Auslegerzylinder
L2 - Auslegerschnabelzylinder
L3 - Armzylinder
10MSX
L3
P
T
L1
P
T
L2
35
