MECALAC 10 MSX Reparaturhandbuch Seite 61

1

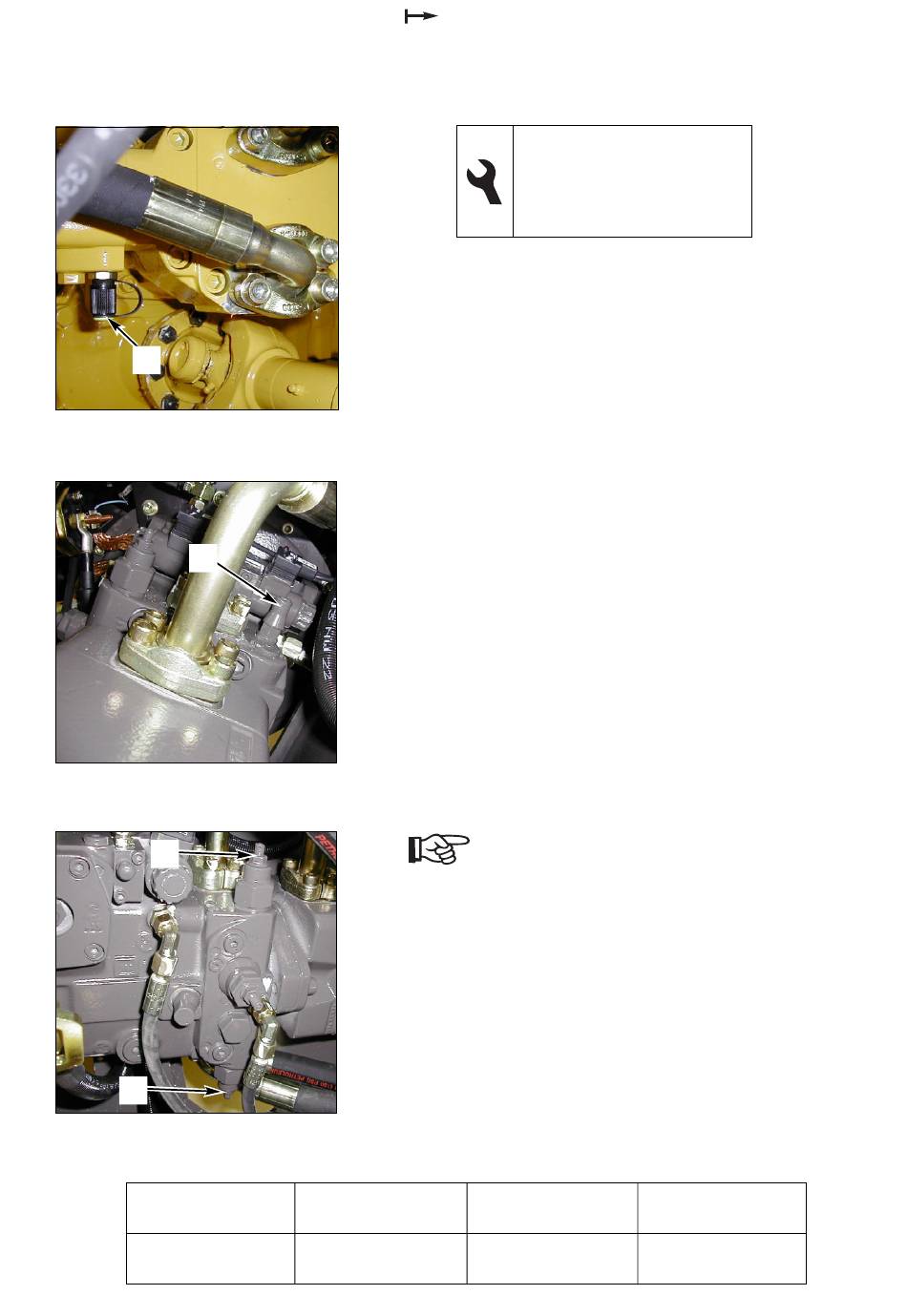

Abb. 1 Fahrwerkmotor
1
Abb. 2 Fahrwerkpumpe
1
1
Abb. 3 Fahrwerkpumpe
Operation
Hochdruck beim
Vorwärtsgang
M1
35500
14.2.3 Einstellen des Hochdrucks im
1- Die Maschine im Anschlag an eine Wand stellen oder
den Inching-Schlauch abstecken und verschließen, um
die Fußbremse zu verwenden.
Der Vorwärts-Schnellgang ist eingelegt, der Motor
dreht mit maximaler Drehzahl.
2- Den Hochdruck (1 Abb. 1) mit dem Druckmesser
bestimmen.
3- Wenn der Druck zu gering ist, die Schraube (1 Abb. 2)
in den Uhrzeigersinn drehen, um den Druck zu steigern.
Hochdruck
(Bar)
495 (+ 10 - 10)
Vorwärtsgang (D.R.)
13-er Flachschlüssel
14-er Flachschlüssel
17-er Flachschlüssel
4-er Innensechskantschlüssel
Druckmesser 0 bis 600 Bar
Hinweis : Die H.D.-Stoßdämpfer (1 Abb. 3)
Vorwärts- und Rückwärtsgang sind
auf 520 Bar geeicht.
Messung
(Kennz. Nr.)
1 Abb. 1
10MSX
Einstellung
(Kennz. Nr.)
1 Abb. 2
59
