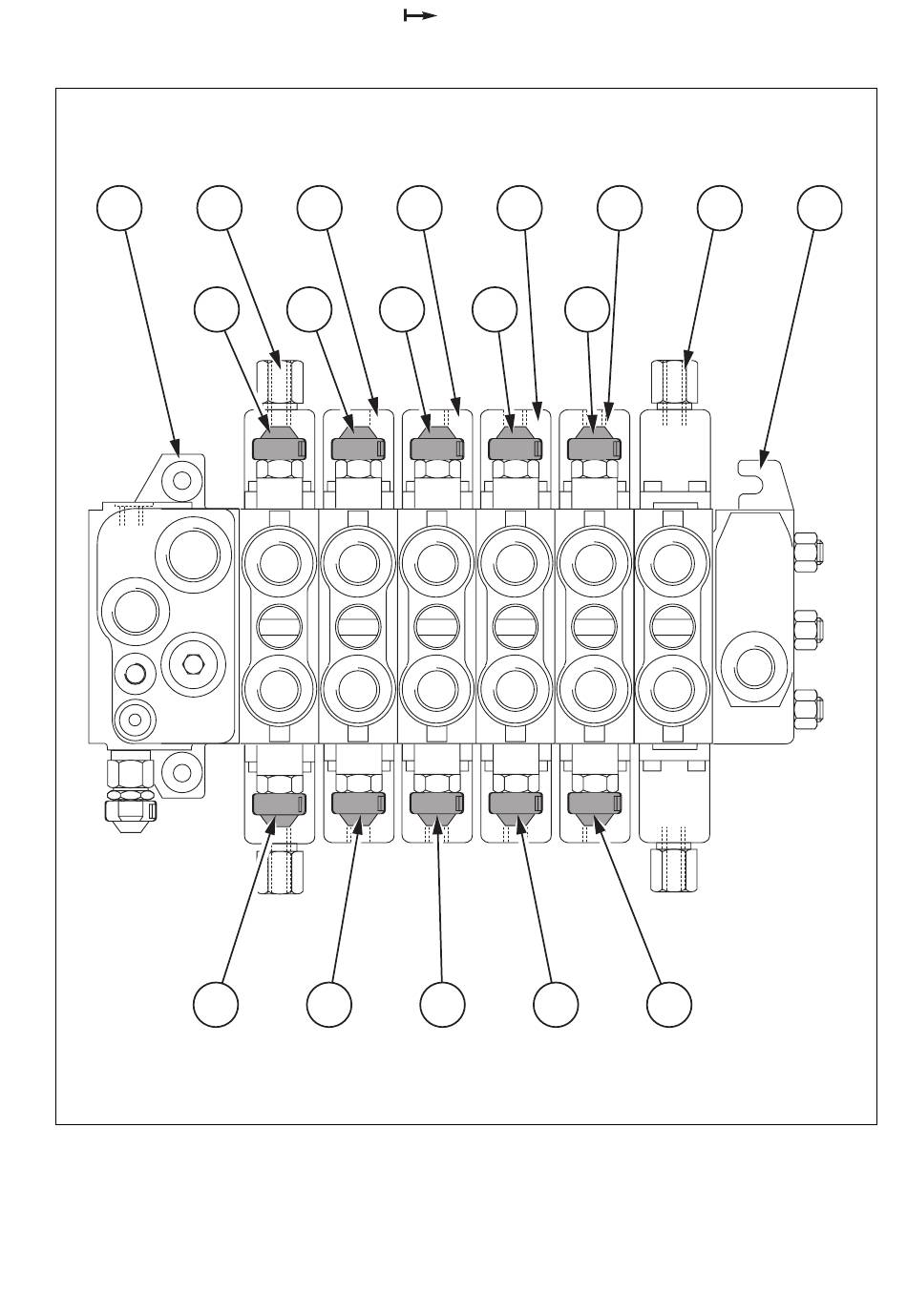

9.8 Verteiler mit 6 Schiebern

H1 H2
H9
H9
H1 - Eingangselement
H2 - Steuerelement "Zusatzfunktionen"
H3 - Steuerlement Löffel
H4 - Steuerlement Arm
H5 - Steuerlement Auslegerschnabel
M1
35500
H3 H4
H10 H10
H11 H11
H5 H6
H10 H10
H11
H6 - Steuerlement Ausleger
H7 - Steuerelement Schwenkwerk
H8 - Ausgangselement
H9 - Druckbegrenzer (Tarierung 180 Bar)
H10 - Druckbegrenzer (Tarierung 400 Bar)
H11 - Druckbegrenzer (Tarierung 420 Bar)
10MSX
H7 H8
H10
