10MSX

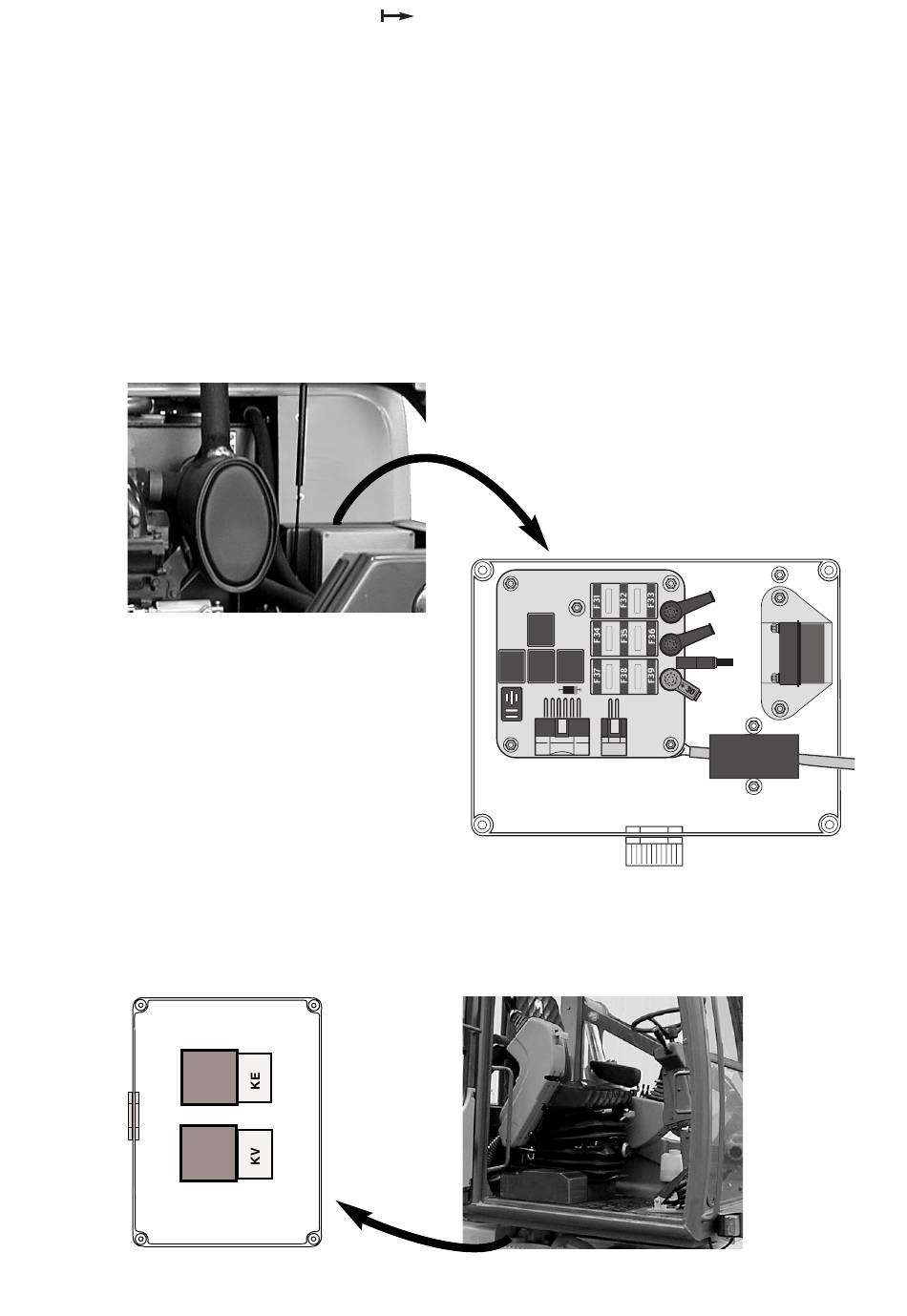

12.4 Relaisgehäuse (am hinteren Fahrgestell)
F31 - Sicherung 15A : Rückfahrleuchten, Rückfahrhupe und Fahrtrichtungsumkehr
F32 - Sicherung 5A : Relais Motorabschaltung
F33 - Sicherung 25A : Versorgung des Kondensatorgebläses (Klimaanlage)
F34 - Sicherung 3A : Standlicht hinten rechts
F35 - Sicherung 3A : Standlicht hinten links
F36 - Sicherung 25A : Versorgung des Heizgebläses
F37 - Sicherung 3A : Kennzeichenleuchte
F38 - Sicherung 25A : Nicht belegt
F39 - Sicherung 15A : Nicht belegt
R28 - Relais
R29 - Relais
R30 - Relais
R31 - Relais
R32 - Relais
12.5 Gehäuse für Klimaanlagenrelais (Option) (unter dem Kabinenboden)
KE - Relais
KV - Relais
52
35500
: Rückfahrleuchten und Rückfahrhupe
: Vorwärtsgang (F)
: Rückwärtsgang (R)
: Motorabschaltung
: Nicht belegt
: Klimaanlage "EIN"
: Kondensator der Klimaanlage
R28
R29 R30
R31
X23 X39
R32
M1
