Bedienen

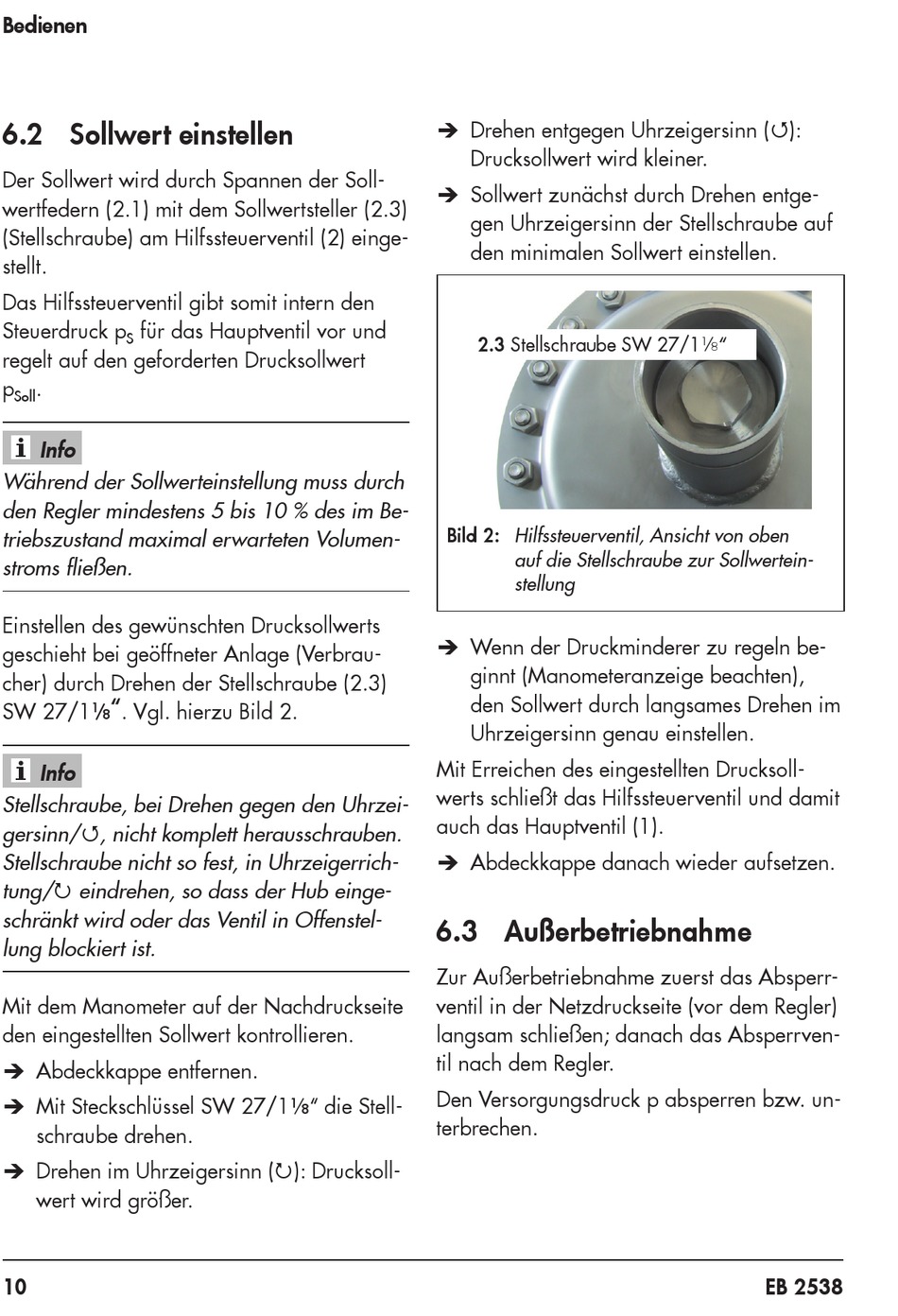

6.2 Sollwert einstellen
Der Sollwert wird durch Spannen der Soll-
wertfedern (2.1) mit dem Sollwertsteller (2.3)
(Stellschraube) am Hilfssteuerventil (2) einge-
stellt.
Das Hilfssteuerventil gibt somit intern den
Steuerdruck p
für das Hauptventil vor und
S
regelt auf den geforderten Drucksollwert
p
.
Soll
Info
Während der Sollwerteinstellung muss durch
den Regler mindestens 5 bis 10 % des im Be-
triebszustand maximal erwarteten Volumen-
stroms fließen.
Einstellen des gewünschten Drucksollwerts
geschieht bei geöffneter Anlage (Verbrau-
cher) durch Drehen der Stellschraube (2.3)
"
SW 27/1
. Vgl. hierzu Bild 2.
1
/
8
Info
Stellschraube, bei Drehen gegen den Uhrzei-
gersinn/, nicht komplett herausschrauben.
Stellschraube nicht so fest, in Uhrzeigerrich-
tung/ eindrehen, so dass der Hub einge-
schränkt wird oder das Ventil in Offenstel-
lung blockiert ist.
Mit dem Manometer auf der Nachdruckseite
den eingestellten Sollwert kontrollieren.
Î Abdeckkappe entfernen.
Î Mit Steckschlüssel SW 27/1
schraube drehen.
Î Drehen im Uhrzeigersinn (): Drucksoll-
wert wird größer.
10
Î Drehen entgegen Uhrzeigersinn ():
Î Sollwert zunächst durch Drehen entge-
Bild 2: Hilfssteuerventil, Ansicht von oben
Î Wenn der Druckminderer zu regeln be-
Mit Erreichen des eingestellten Drucksoll-
werts schließt das Hilfssteuerventil und damit
auch das Hauptventil (1).
Î Abdeckkappe danach wieder aufsetzen.
6.3 Außerbetriebnahme
Zur Außerbetriebnahme zuerst das Absperr-
ventil in der Netzdruckseite (vor dem Regler)
langsam schließen; danach das Absperrven-
til nach dem Regler.
Den Versorgungsdruck p absperren bzw. un-
" die Stell-
1
/
8
terbrechen.
Drucksollwert wird kleiner.
gen Uhrzeigersinn der Stellschraube auf
den minimalen Sollwert einstellen.
2.3 Stellschraube SW 27/1
auf die Stellschraube zur Sollwertein-
stellung
ginnt (Manometeranzeige beachten),
den Sollwert durch langsames Drehen im
Uhrzeigersinn genau einstellen.
"
1
/
8
EB 2538
