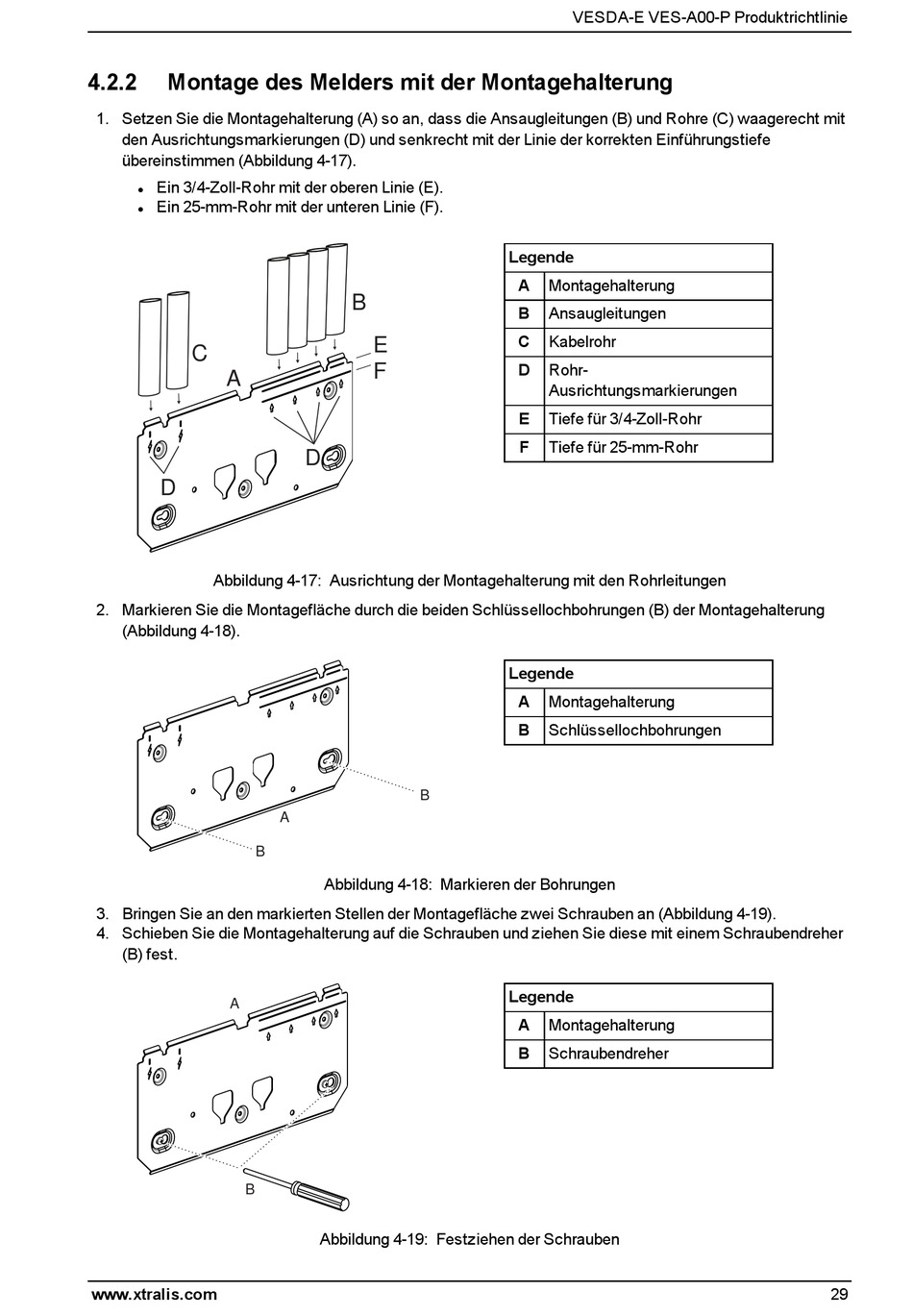

Montage Des Melders Mit Der Montagehalterung - Xtralis VESDA-E VES-A00-P Produktrichtlinie

4.2.2

Montage des Melders mit der Montagehalterung

1. Setzen Sie die Montagehalterung (A) so an, dass die Ansaugleitungen (B) und Rohre (C) waagerecht mit
den Ausrichtungsmarkierungen (D) und senkrecht mit der Linie der korrekten Einführungstiefe
übereinstimmen (Abbildung 4-17).
Ein 3/4-Zoll-Rohr mit der oberen Linie (E).
l
Ein 25-mm-Rohr mit der unteren Linie (F).
l
C
A
D
Abbildung 4-17: Ausrichtung der Montagehalterung mit den Rohrleitungen
2. Markieren Sie die Montagefläche durch die beiden Schlüssellochbohrungen (B) der Montagehalterung
(Abbildung 4-18).
B
3. Bringen Sie an den markierten Stellen der Montagefläche zwei Schrauben an (Abbildung 4-19).
4. Schieben Sie die Montagehalterung auf die Schrauben und ziehen Sie diese mit einem Schraubendreher
(B) fest.
A
B
www.xtralis.com
B
E
F
D
B
A
Abbildung 4-18: Markieren der Bohrungen
Abbildung 4-19: Festziehen der Schrauben
VESDA-E VES-A00-P Produktrichtlinie
Legende
A Montagehalterung
B Ansaugleitungen
C Kabelrohr
D Rohr-
Ausrichtungsmarkierungen
E Tiefe für 3/4-Zoll-Rohr
F Tiefe für 25-mm-Rohr
Legende
A Montagehalterung
B Schlüssellochbohrungen
Legende
A Montagehalterung
B Schraubendreher
29
