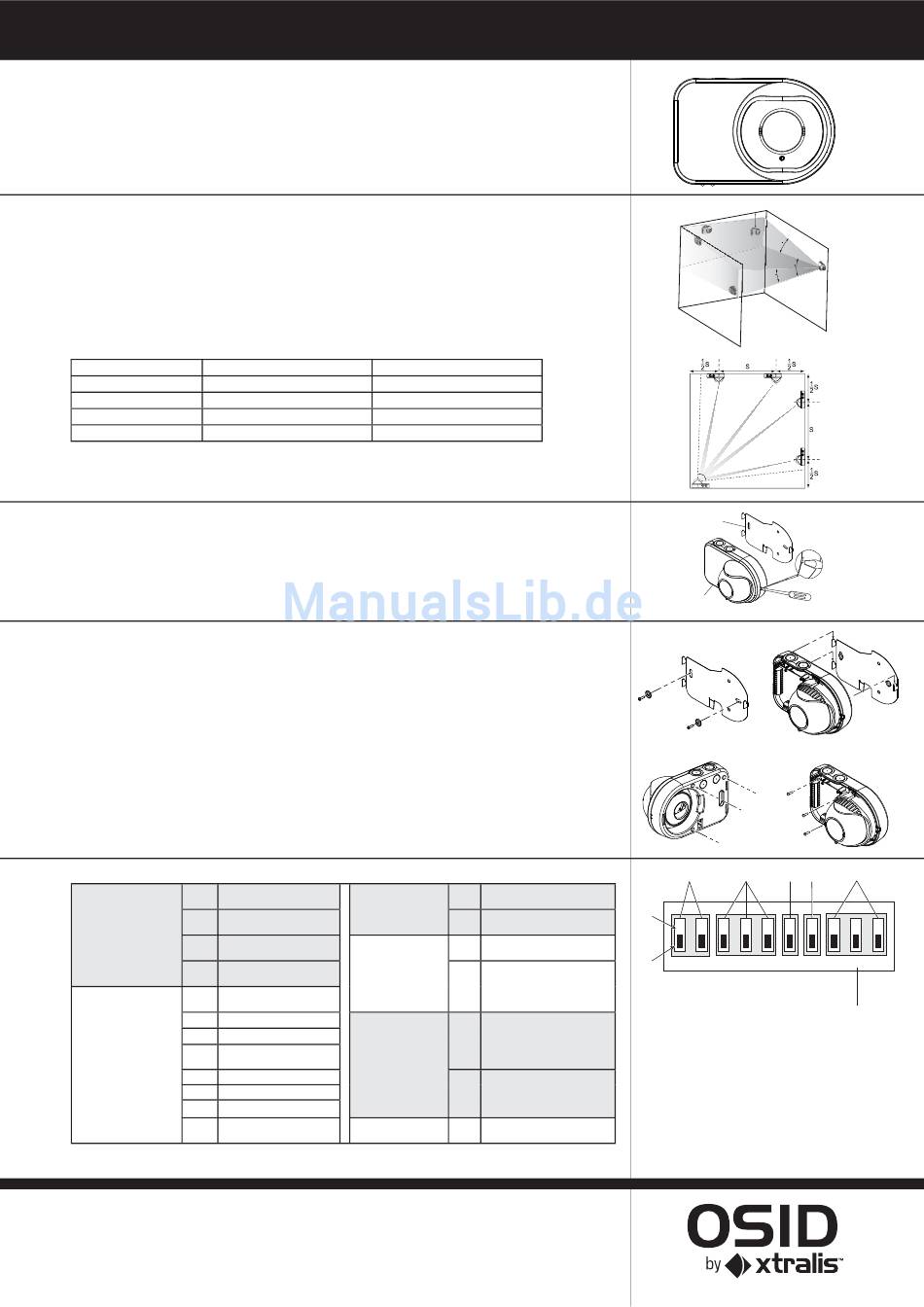

Xtralis OSID Installationsblatt

Installationsblatt - OSID-Raucherkennungssystem
Dieses Installationsblatt erläutert die Installation des OSID-Raucherkennungssystems. Vollständige Produktinformationen fi nden
Sie im Produkthandbuch (Dokument-Nr. 15780) auf unserer Internetseite www.xtralis.com.
Das OSID System besteht aus einem Imager (Empfänger) und Emitter (Sender). An einen Imager können bis zu sieben Emitter
angeschlossen werden. Die Imager unterscheiden sich von den Emittern durch zwei LED an ihrer Unterseite. Die OSID-
Ausrichthilfe für Lichtquellen und Bildsensor ist separat erhältlich. Sie wird für alle Installationsarten benötigt. Angaben zur
Bestellung erfragen Sie bitte bei Ihrer örtlichen Xtralis-Vertretung.
Das OSID Installations KIT können Sie einzeln bei Xtralis beziehen. Es wird für alle OSID Installationen benötigt.
Bestellinformationen erhalten Sie bei Ihren regionalen Ansprechpartnern.
1 Festlegen der Anordnung von Bildsensor und Lichtquellen
Die Montageorte müssen folgende Bedingungen erfüllen:
• Die Abstände der Lichtquellen müssen den örtlich geltenden Vorschriften und Normen entsprechen (B).
• Die Lichtquellen müssen sich im Sichtfeld des Bildsensors befi nden (A).
• Keine Hindernisse zwischen Lichtquelle und Bildsensor
• Montage deutlich über Kopfhöhe
• Keine direkte Sonneneinstrahlung
Montieren Sie zunächst den Bildsensor, sodass die ungefähren Grenzen seines Sichtfelds festgelegt werden können. Auf
diese Weise können Sie den Bereich für die Montage der Lichtquellen ermitteln.
Dieser Wert hängt von den jeweiligen Länder spezifi schen Spezifi kationen sowie Anforderungen der Installation ab. Der
Abstand (H) zur Decke sowie sowie Anforderungen des max. Abstandes wird in der folgenden Tabelle dargestellt.
Norm
NFPA72
AS1670.1
BS5839.1
GB50166
Die vollständigen Angaben zu den Abständen entnehmen Sie bitte den örtlich geltenden Vorschriften und Normen.
2 Montagehalterung und Frontabdeckung entfernen
• Um das Gerät von der Montagehalterung (A) zu lösen, öffnen Sie die Frontabdeckung und drücken die Lasche mit
einem Schraubendreher zurück, um das Gerät heraufzuschieben und es so von der Montagehalterung zu trennen.
• Für die Verdrahtung der Anschlusskarte des Bildsensors oder der extern gespeisten Lichtquelle verwenden
Sie wie in (B) gezeigt einen Schraubendreher, um die Frontabdeckung vom Gerät zu entfernen. Öffnen Sie
die Kabeldurchführungen an der Rück- bzw. Oberseite des Geräts, indem Sie mit einer scharfen Klinge die
vorgestanzten Kreisfl ächen ausschneiden.
Montage mittels Montagehalterung (Option 1):
3
Befolgen Sie die Anweisungen in diesem Schritt, wenn Sie die Meldereinheit mithilfe der beigefügten Montagehalterung
anbringen wollen. Zur direkten Befestigung auf der Montagefl äche fahren Sie mit Schritt 4 fort.
• Verwenden Sie die Schraublöcher der Halterung als Schablone zur Markierung der Bohrlöcher (A).
• Verwenden Sie geeignetes Montagematerial, um die Montagehalterungen zu befestigen. Am besten verwenden Sie
Zahnscheiben, um ein Verrutschen der Halterung zu verhindern.
• Befestigen Sie die Geräterückseite an der Montagehalterung (B).
• Achten Sie beim Montieren der Bildsensoren auf die Halterungen darauf, dass das Flachbandkabel der Optikkugel
nicht zwischen Gerät und Halterung eingeklemmt wird, da es beim Bewegen der Kugel sonst aus dem Stecker
gezogen werden könnte.
Direkte Montage auf der Montagefl äche (Option 2)
Führen Sie diese Schritte durch, wenn Sie den Melder ohne die beigefügte Montagehalterung direkt auf die Fläche
montieren wollen.
• Durchbohren Sie die drei vorbereiteten Schraublöcher an der Meldereinheit (A).
• Verwenden Sie diese Schraublöcher als Schablone zur Markierung der Bohrlöcher.
• Verwenden Sie geeignetes Montagematerial, um die Meldereinheit auf der Fläche zu befestigen.
Systemkonfi guration über die DIP-Schalter an der Anschlusskarte des Bildsensors:
4
A. Hauptalarmschwellen 00
(Schalterpaar A,
Schalter Nr. 1 & 2)
10
01
11
B. Anzahl der Lichtquellen 000
(Schaltergruppe B,
Schalter Nr. 3, 4 & 5)
100
010
110
001
101
011
111
Abstand von der Decke (H)
-
25 bis 600 mm
25 bis 600 mm
300 bis 600 mm
Nicht konfi guriert (Störungen C. Alarmspeicherung
werden gemeldet) (Schalter C,
Schalter Nr. 6)
Niedrig (höchste
Empfi ndlichkeit)
Mittel (mittlere D. Staubunterdrückung
Empfi ndlichkeit) (Schalter D,
Schalter Nr. 7)
Hoch (geringste
Empfi ndlichkeit)
Nicht konfi guriert (Störungen
werden gemeldet)
1 Lichtquelle vorhanden E. erweiterte
Betriebsart
2 Lichtquellen vorhanden
(Schalter Nr. 9)
3 Lichtquellen vorhanden
4 Lichtquellen vorhanden
5 Lichtquellen vorhanden
6 Lichtquellen vorhanden
7 Lichtquellen vorhanden F. Nicht verwendet
(Schalter Nr. 8 & 10)
Maximaler Abstand
18,3 m
14 m
15 m
14 m
0 Nicht-speichernd
1 Speichernd
0 Deaktiviert
1 Aktiviert (erhöhte Staub-
Unempfi ndlichkeit bedeutet
weniger gemeldete Störungen)
0 Deaktiviert (EN54-12-
zugelassener 6dB-
Alarm aktiviert) für UL
268-zugelassene Einheiten, auf
0 setzen
1 Aktiviert (nicht EN54-12-
zugelassen. Objekteindringung
mit 6 dB Dämpfung generiert
Störung anstatt Alarm)
0 Nicht-verwendete DIP-Schalter
sollten auf 0 gesetzt werden
A
H
Y
X
Y
X = HORIZONTAL FOV
Y = VERTICAL FOV
B
X°
A
B
C
A B
A B
A B C D
1
1 2 3 4 5 6 7
0
SW1
F
8 9 10
E
