FAAST FLEX
7.7
Montage des Gerätes
Der FAAST FLEX wird an einer Wand oder ebenen Fläche montiert, wo sich die Rohrleitungen und die
elektrischen Anschlüsse bequem erreichen lassen. Er kann in der Standardausrichtung oder um 180° gedreht
montiert werden. Wenn Sie den richtigen Standort gefunden haben, montieren Sie das Gerät wie folgt:
Hinweis: Der FAAST FLEX kann je nach Ihren spezifischen Erfordernissen mit zwei oder vier Schrauben
befestigt werden.
1. Der Deckel der Box des FAAST FLEX ist gleichzeitig eine Schablone für die Befestigungslöcher (siehe
Abbildung 7-9).
2. Verwenden Sie die Schablone, um die Positionen für die Montagelöcher zu markieren und stellen Sie
sicher, dass alle Rohrleitungen und elektrischen Anschlüsse richtig positioniert sind.
www.xtralis.com

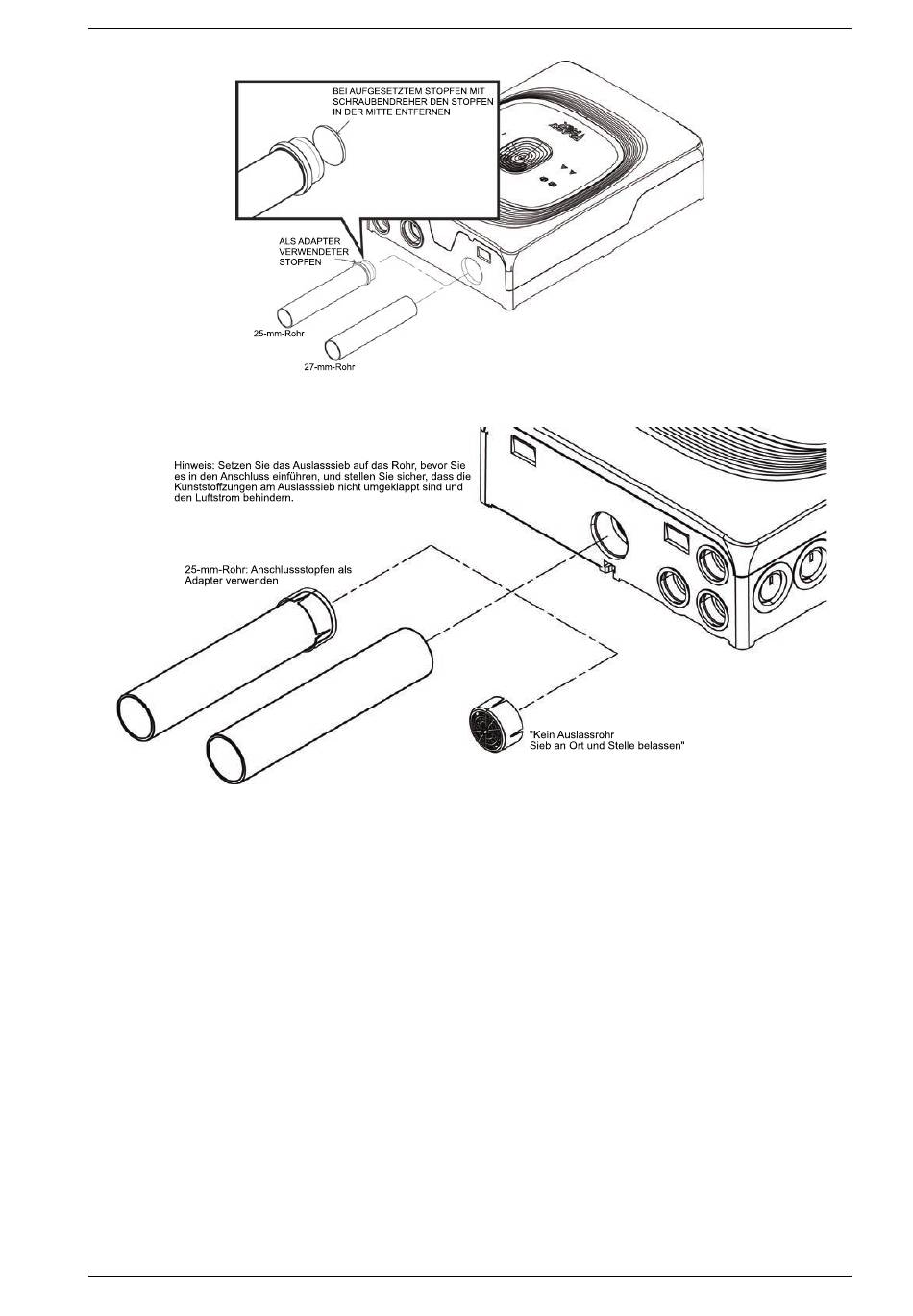

Abbildung 7-7: Anschlüsse der Einlassrohre
Abbildung 7-8: Anschlüsse der Auslassrohre
FAAST FLEX Produktrichtlinie
14
